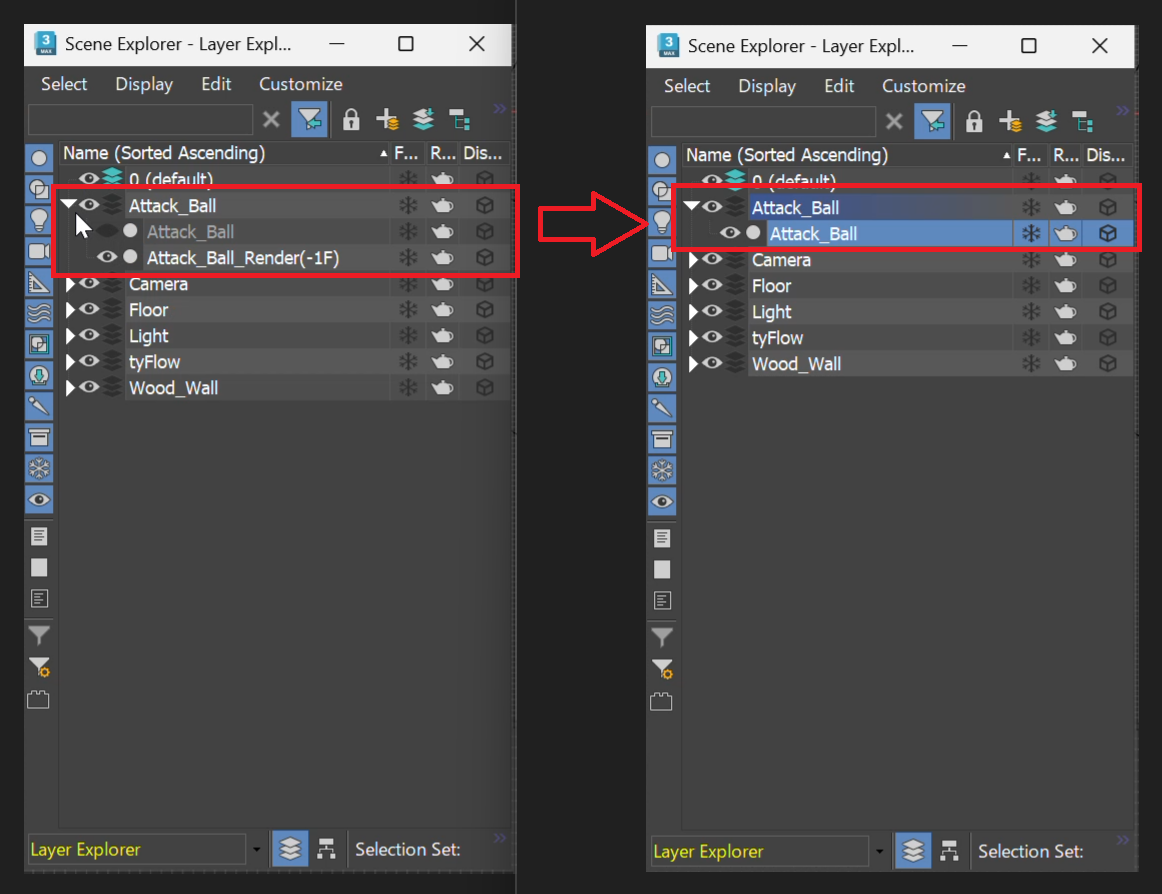

Attack_Ball_Render(-1F)
というアニメーションオブジェクトが入っているので、そちらを削除しAttack_Ballを表示します。

※Attack_Ball_Render(-1F)オブジェクトはシミュレーションで使用していたAttack_Ballのアニメーションを1フレームずらしたオブジェクトとなります。

Attack_BallはSurface TestオペレーターのDistance設定(30cm)により、対象オブジェクトに近づく30cm手前から破壊の事象が発生する為、レンダリングする際はアニメーションやシミュレーションのタイミングを補正する事があり、Attack_Ball_Render(-1F)はそのためのオブジェクトとなります。

一度マテリアルを割り当てた為、tyFlowのDisplayオペレーターの各イベントの状態が認識しづらいので、UVWリムーブユーティリティを使用してマテリアルの表示をリセットします。

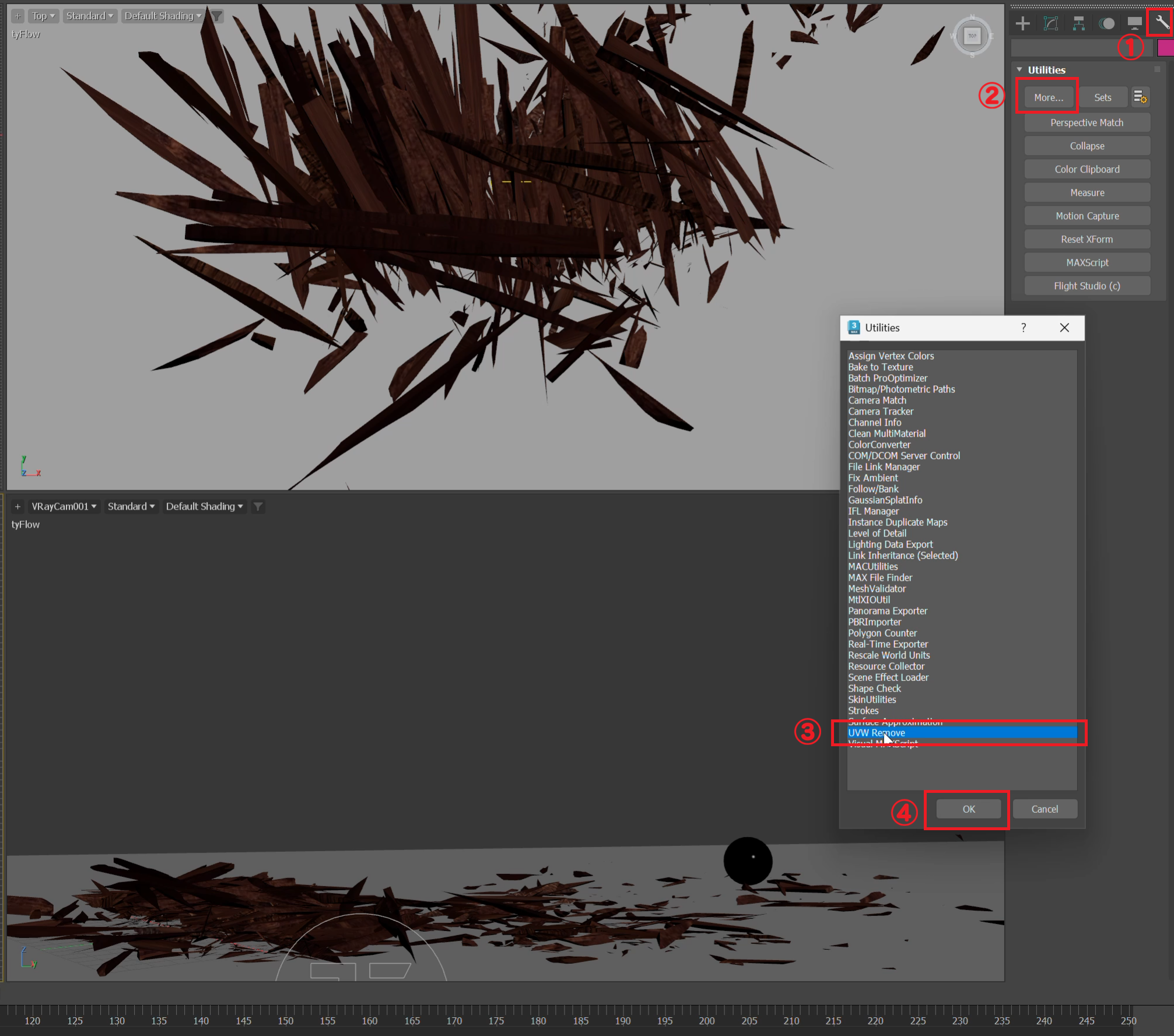

①Utilitiesをクリックします

②More…ボタンをクリックします

③UVW Removeを選択します

④OKボタンをクリックします

UVW Removeのパラメーターが表示されます。

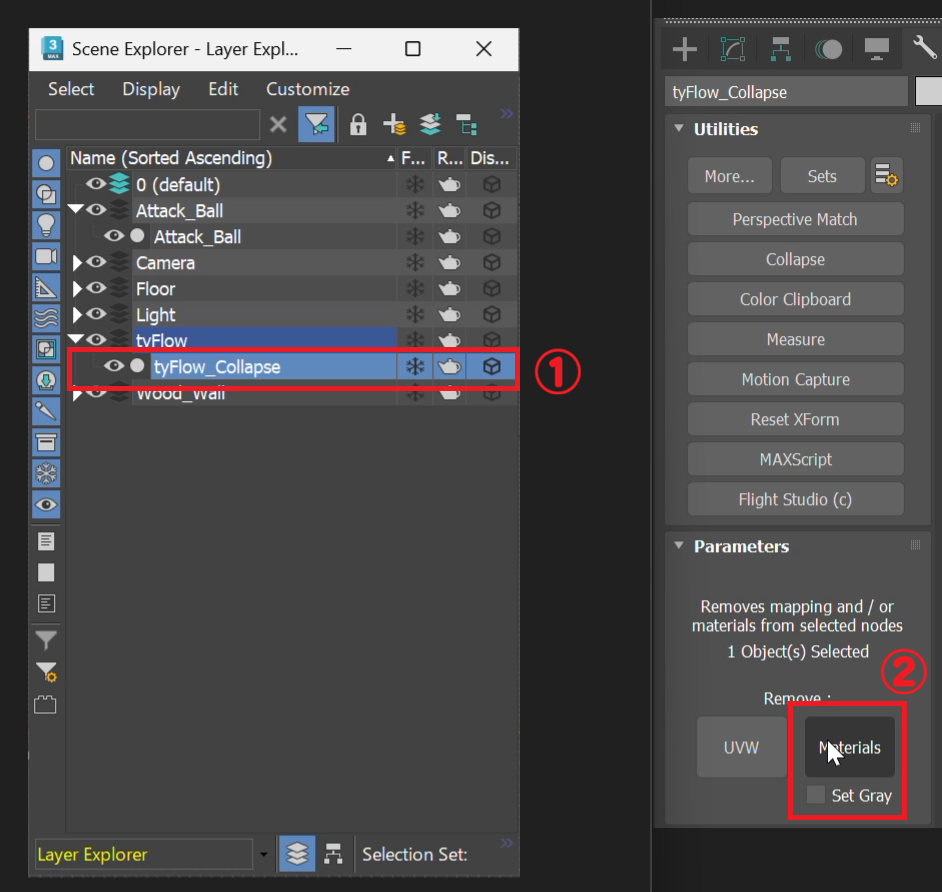

①tyFlow_Collapseを選択します

②UVWパラメーターパネルのMaterialボタンをクリックします

これで表示がオブジェクトのカラーになりtyFlowの各イベントが視覚化されやすくなりました。

いよいよInfernoを使用して木材を燃やしてみたいと思います。

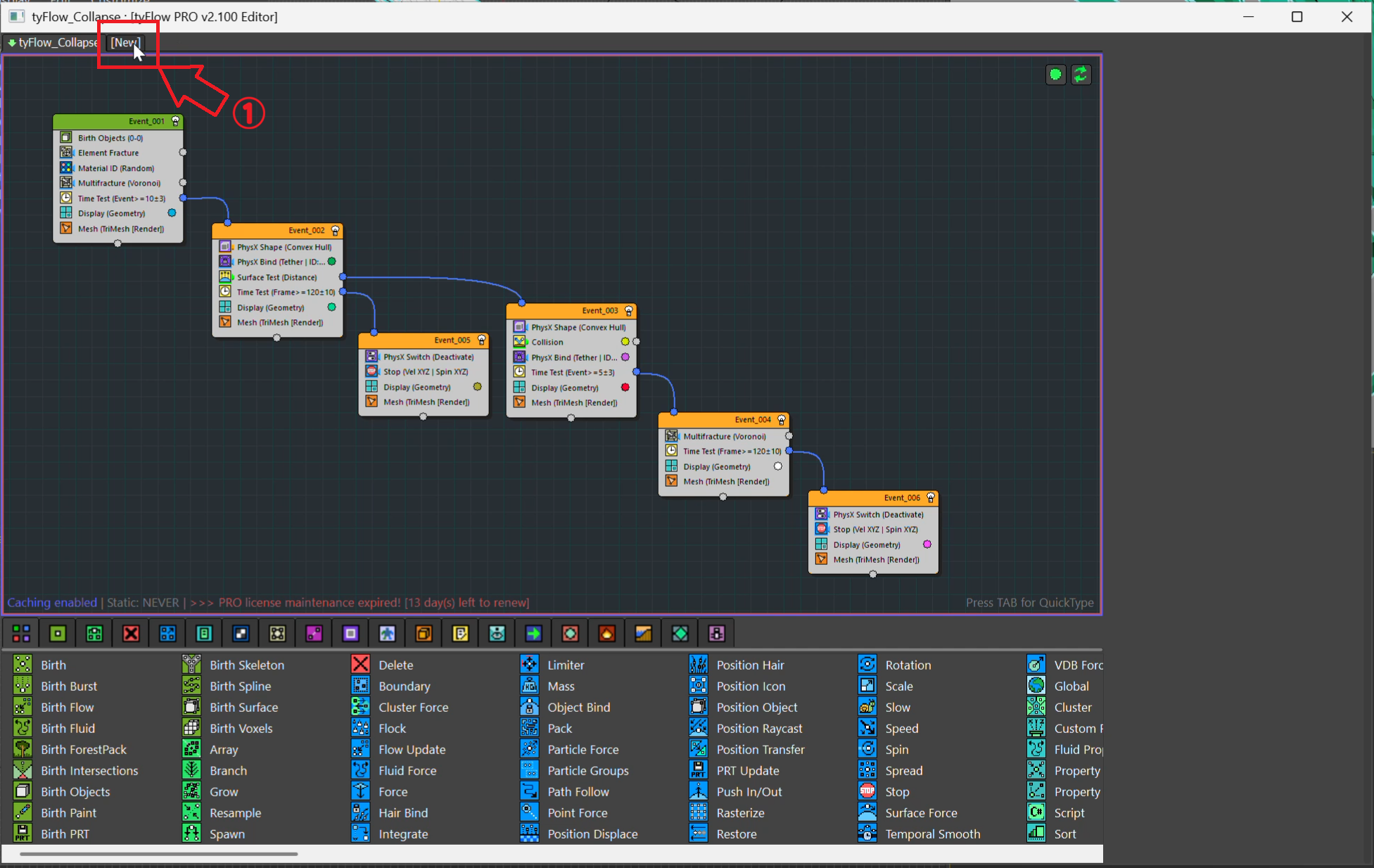

tyFlow Editorを開きます。

①のNewをクリックして新しいtyFlowを作成します。

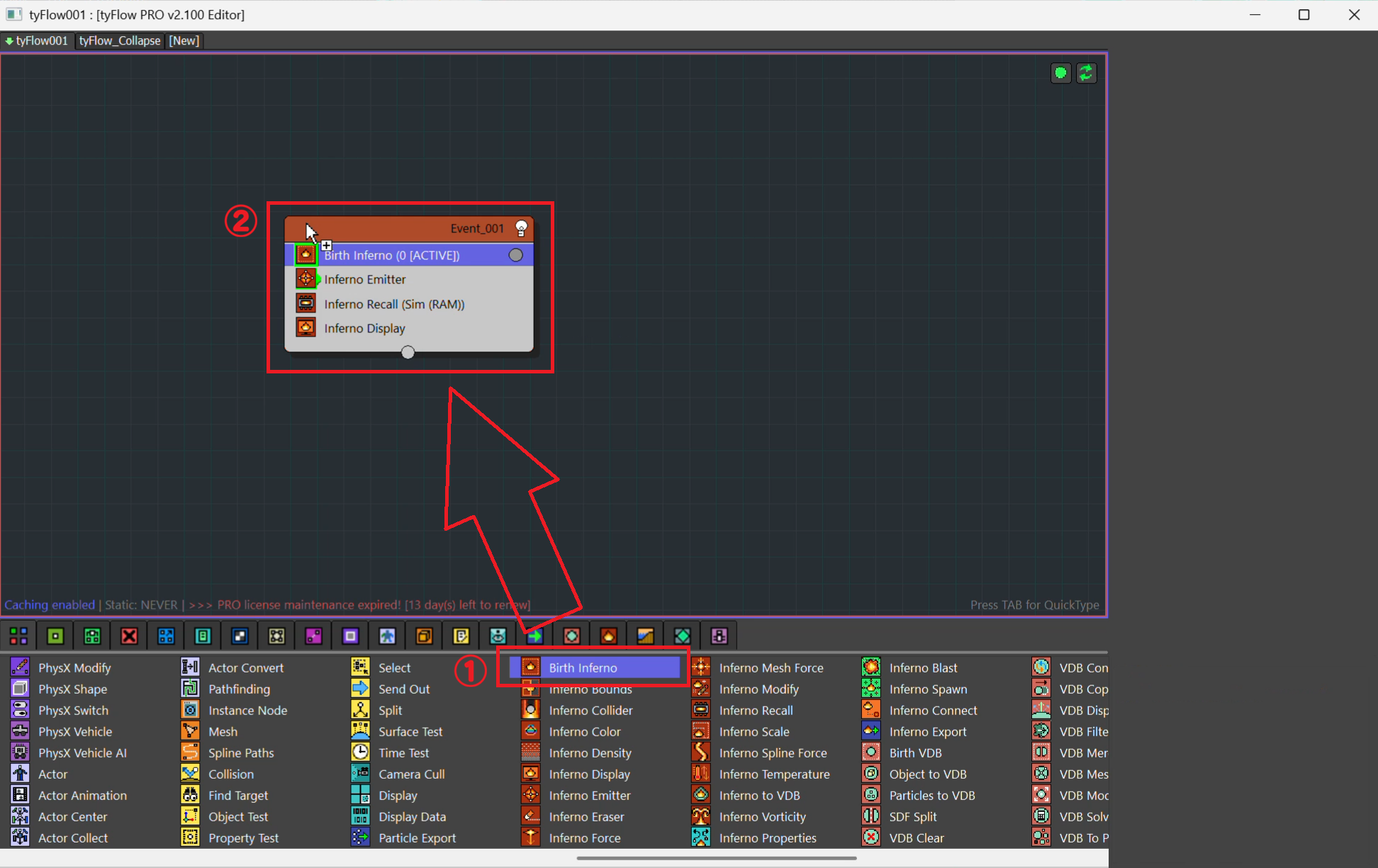

①Birth Infernoオペレーターをウィンドウにドラッグ＆ドロップします

②Event_001が作成され、必要なセットが同時に配置されます

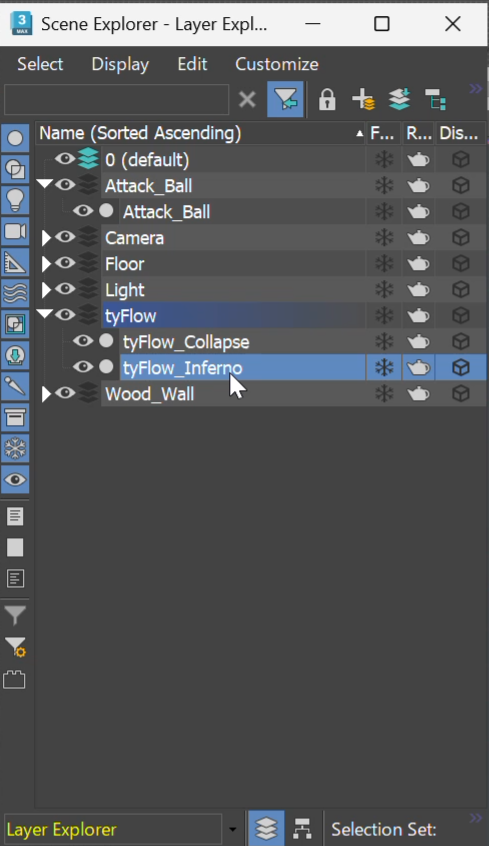

作成したtyFlowをtyFlow_InfernoにリネームしてtyFlowレイヤーに移動します。

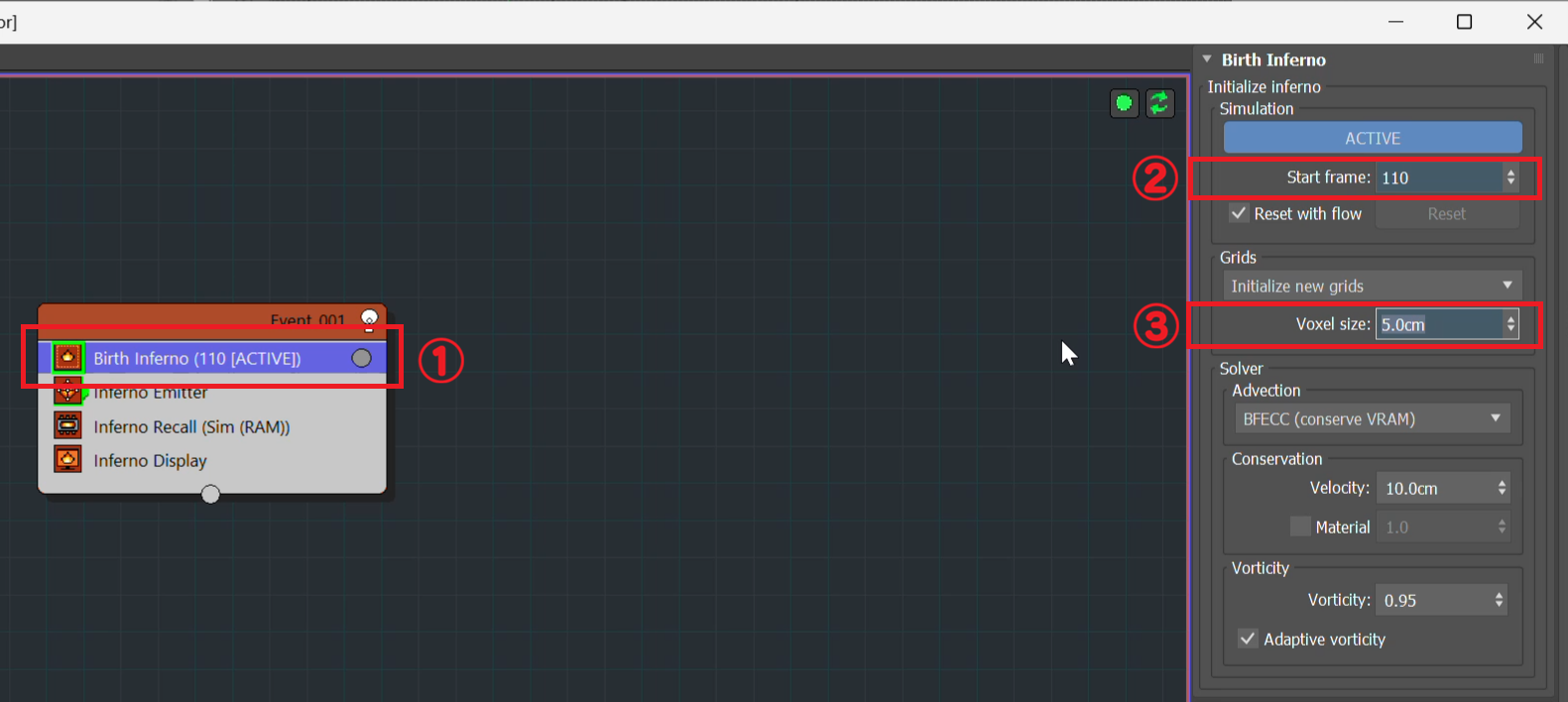

①Birth Infernoオペレーターを選択します

②Start frameを110に設定します

③Voxel sizeを0.65cmから5.0cmに変更します
　※Voxelを大きくする事で、突然のPC負荷を回避しておきます

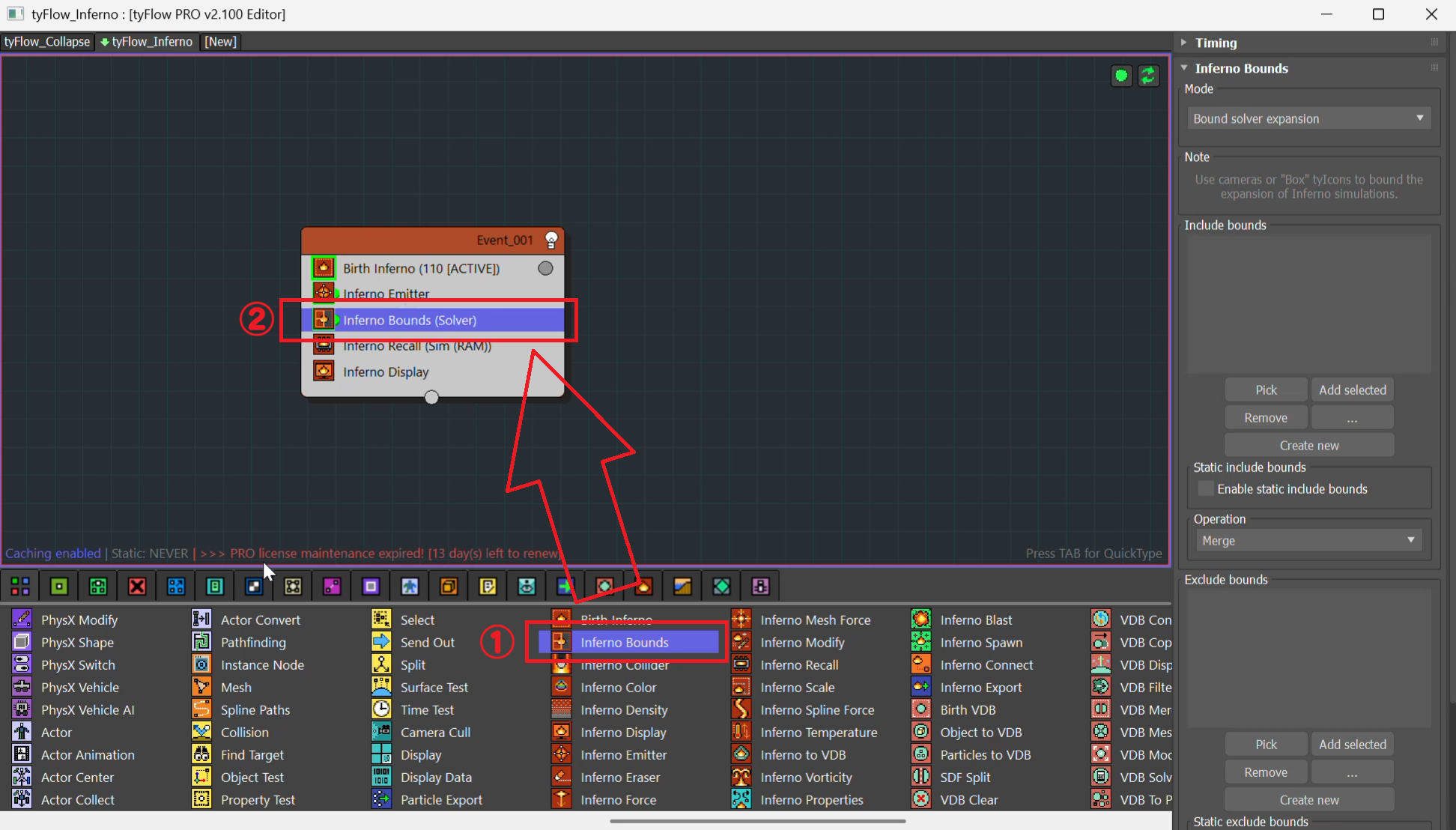

①のInferno BoundsオペレーターをInferno Emitterオペレーターの下②にドラッグ＆ドロップします

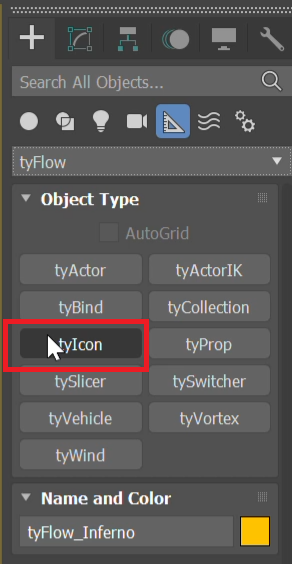

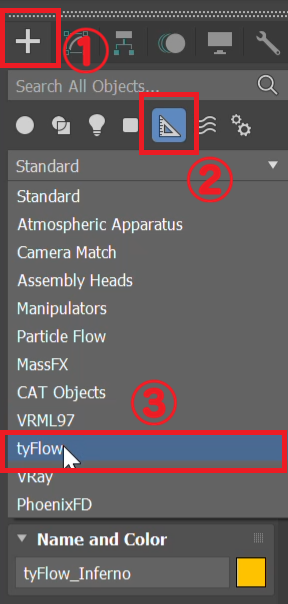

①Createを選択します

②Helpersを選択します

③リストからtyFlowを選択します

tyIconボタンをクリックしてビューポート上からシーン内に配置します。

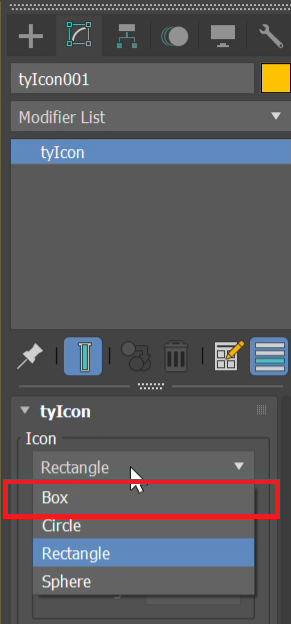

tyIconをRectangleからBoxに変更します。

tyIconをBoxにするとビューポート上もBoxに変更されました。

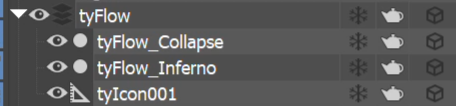

tyIconをtyFlowレイヤーに移動しておきます。

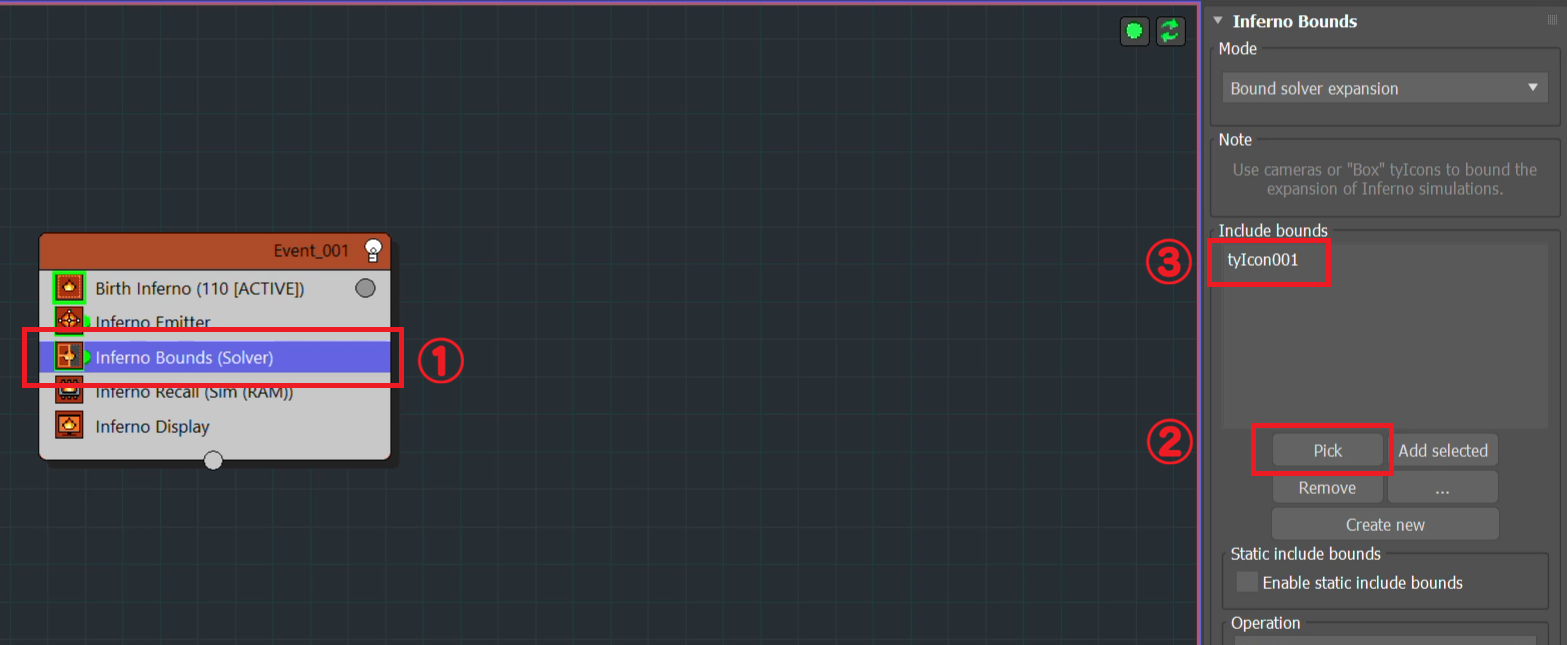

①Inferno Boundsオペレーターを選択します

②Include boundsリストのPickボタンをクリックします

③リストにtyIconが登録されました

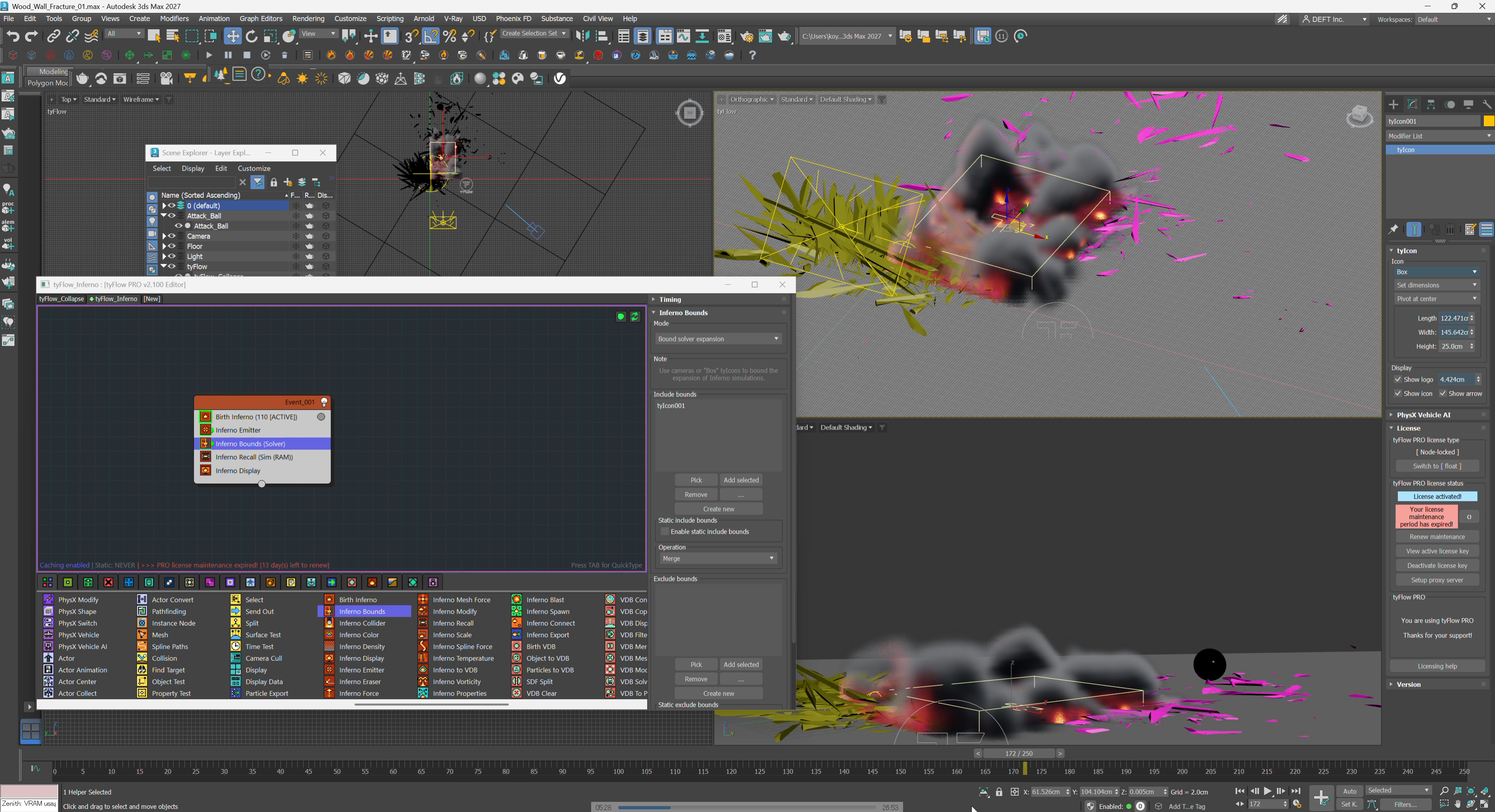

タイムスライダを動かしてみると、Inferno BoundsオペレーターでIncludeした箇所のみInferno Emitterオペレーターが反応しているのが分かります。

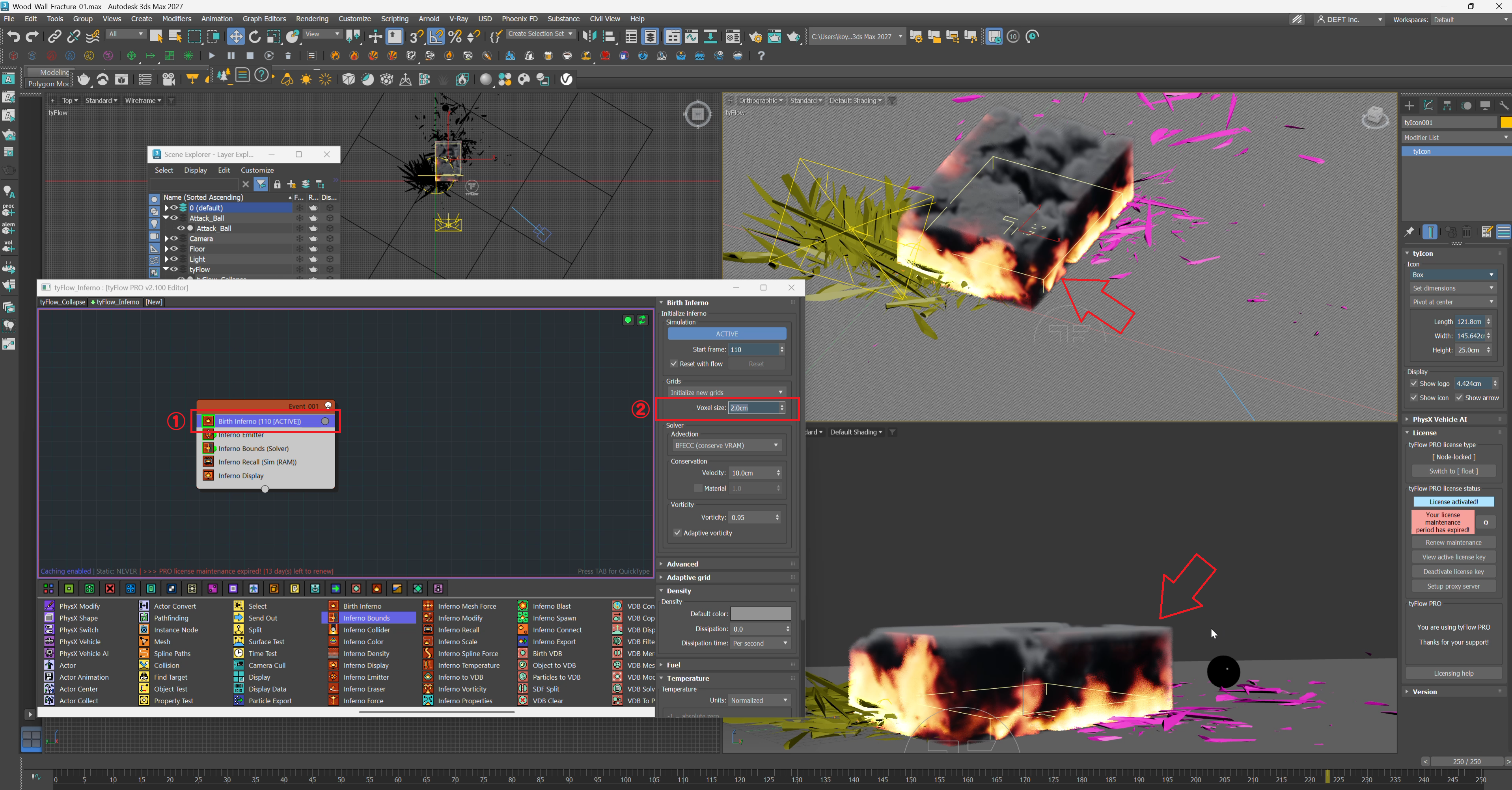

①Birth Infernoオペレーターを選択します

②Voxel sizeを2.0cmにします

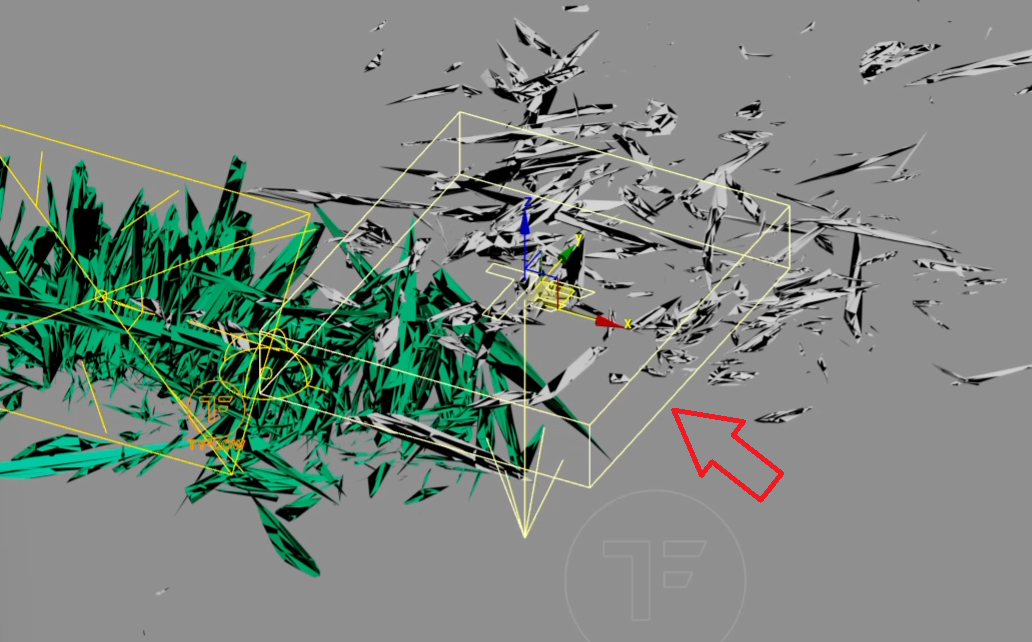

精度が高まり矢印のように炎と煙が四角い形状で計算されているのが分かります。

このように、場所の指定は出来るのですが、破壊された特定の木材を指定するのには不向きです。

とは言え、規模の大きな爆発になった際にPCスペックにより表現に限界が出てくる場合にInferno Boundsオペレーターは非常に有効なオペレーターとなります。

以上で「Step06 破壊した木から出火させる」は完了となります。

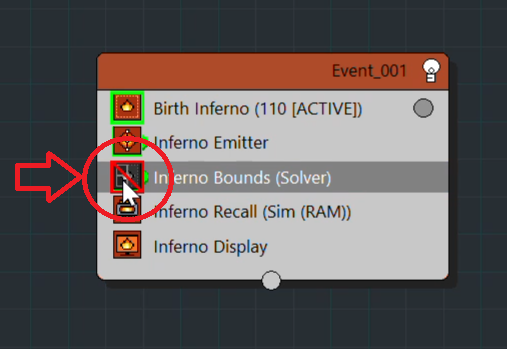

Inferno Boundsオペレーターのアイコンをクリックし、オフに変更します。

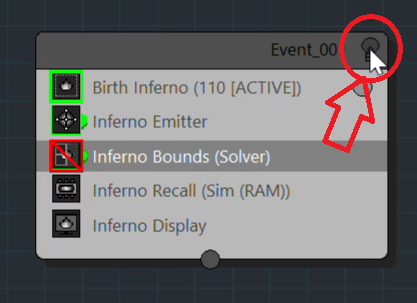

続いてEvent001の電球アイコンをクリックしてイベントごとオフにします。

これで作業効率化を上げて行きます。

破壊後の木材を指定するトリガーとして、シーンにSphereをセットしていきます。

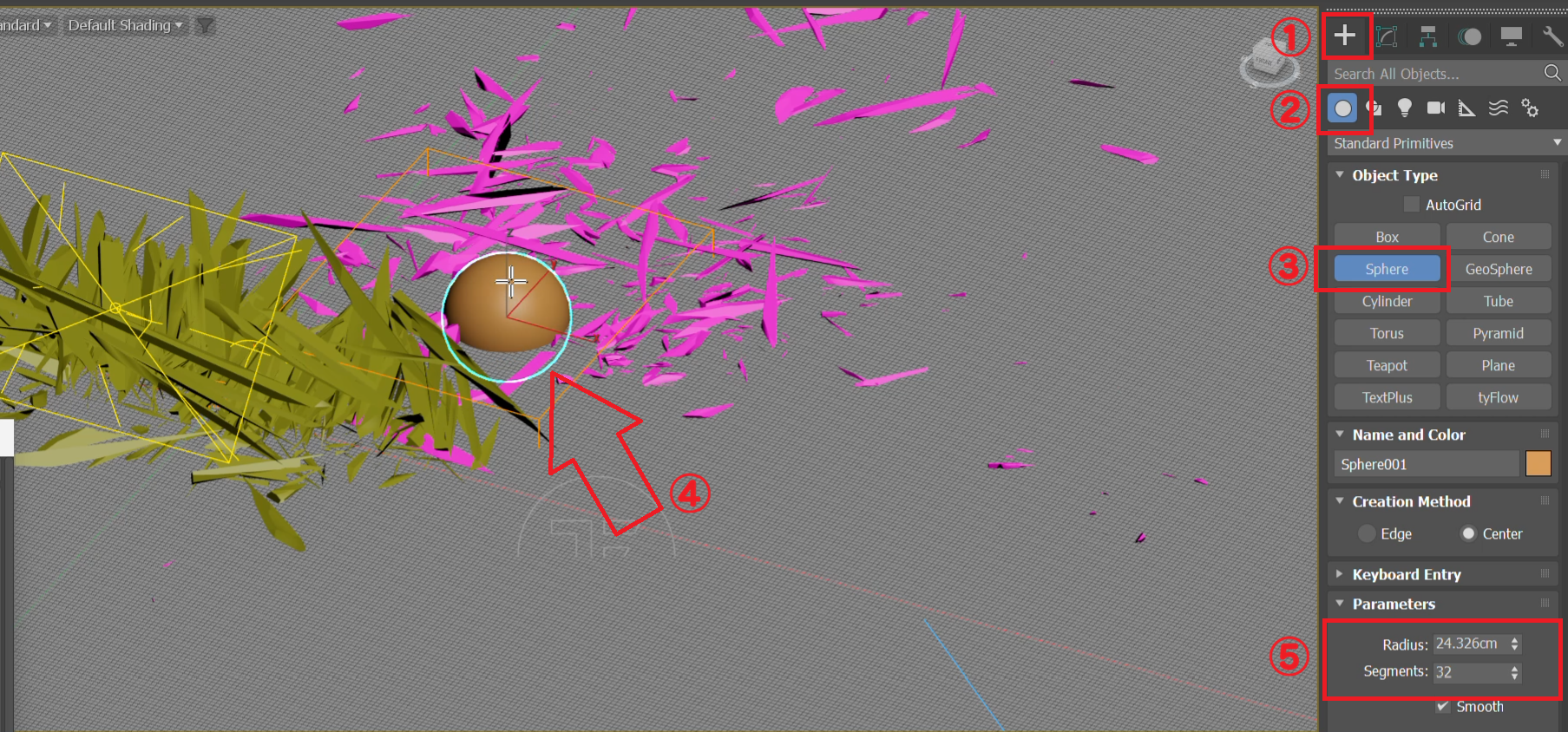

①Createタブをクリックします

②Geometryをクリックします

③Sphereボタンをクリックします

④シーンにドラッグ＆ドロップをしてSphereを配置します

⑤Radiusは約24cmに設定しSegmentsはデフォルトの32とします
　※大きさやポジションは任意で構いません

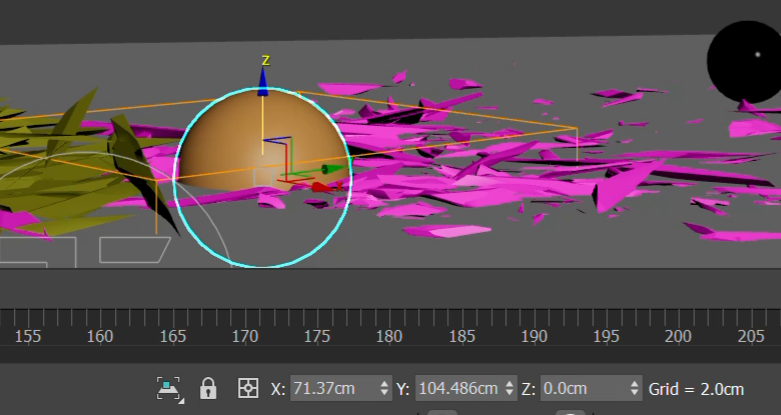

配置した場所は下記の通りとなります。
x:71.37cm
y:104.486cm
z:0.0cm
※Attack_Ballが木材を破壊した直線上辺りにセットしました。

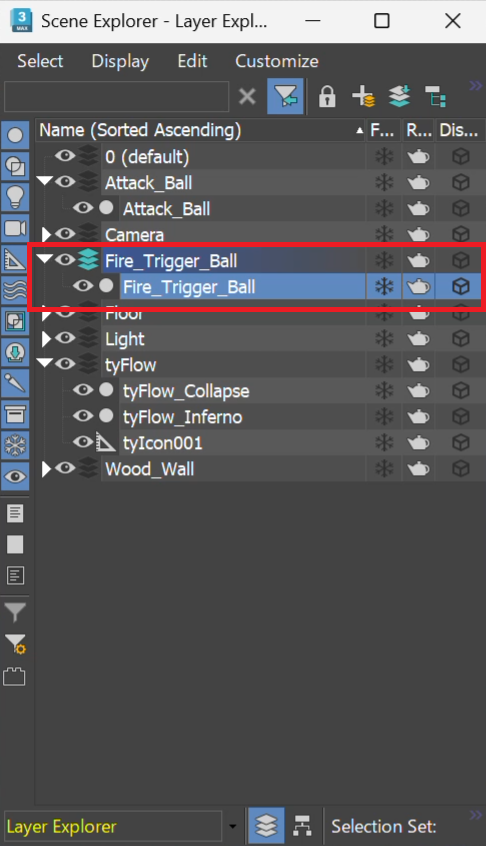

SphereをFire_Trigger_Ballにリネームしました。

tyFlow_CollapseのtyFlow Editorを開きます。

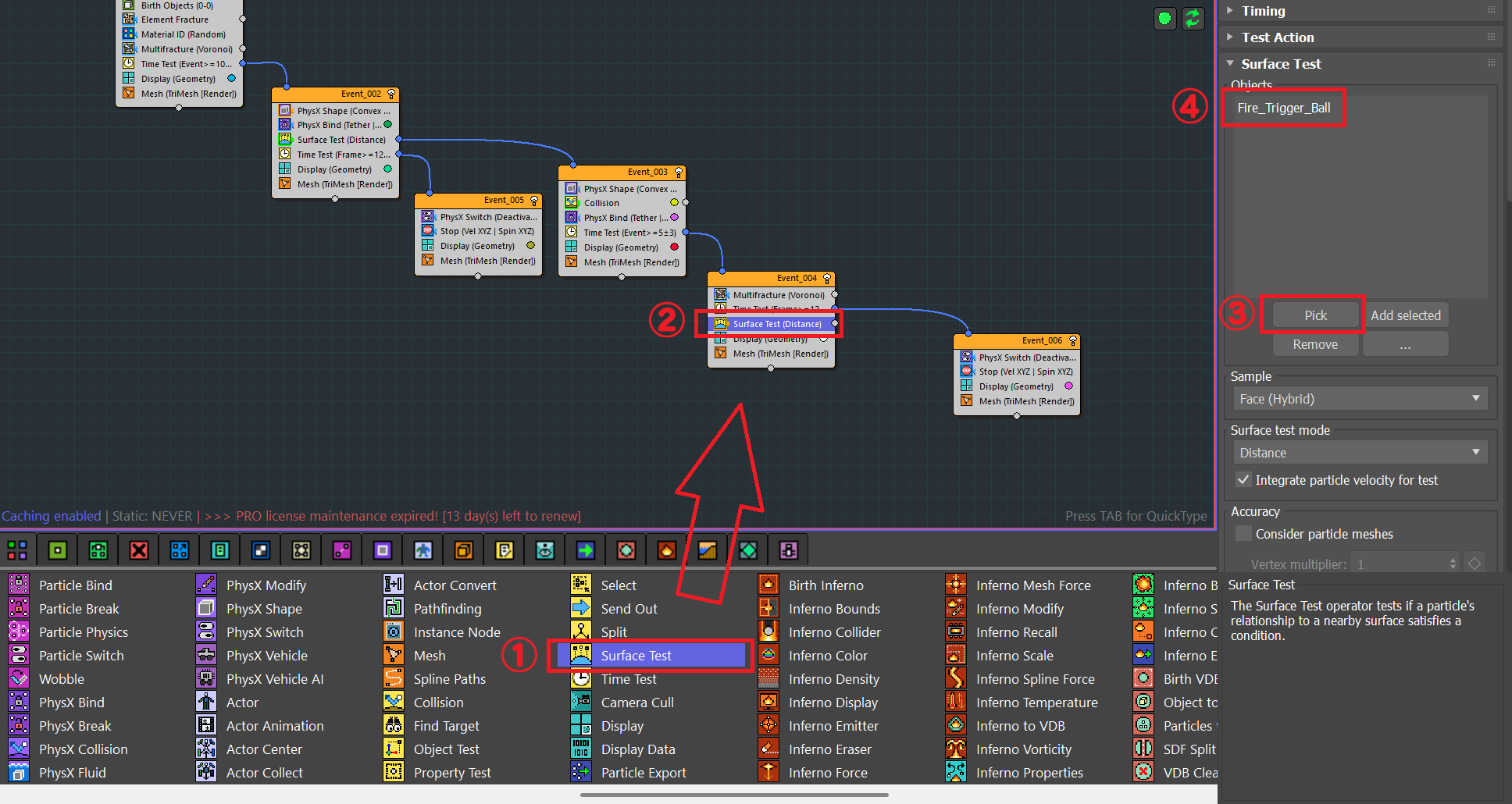

①Surface TestオペレーターをEvent004のTime Testオペレーターの下②の位置にドラッグ＆ドロップします

③Surface TestオペレーターのObjectsリストのPickボタンをクリックして、Fire_Trigger_Ballを選択します

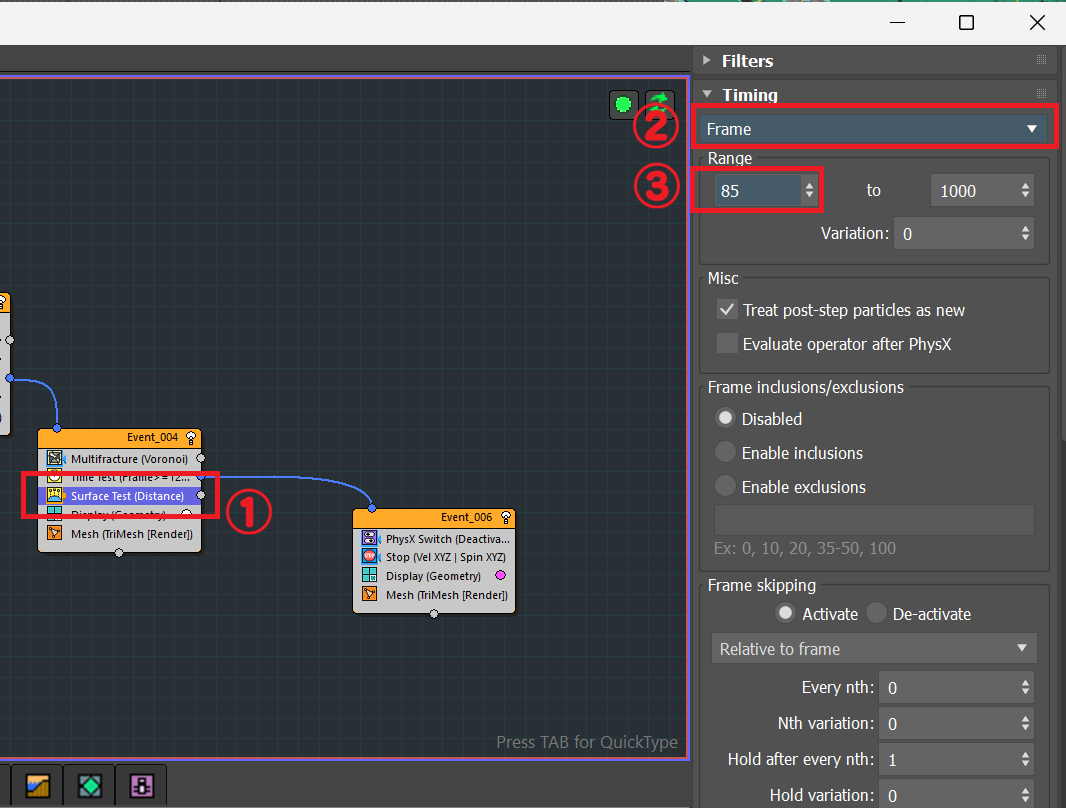

①Surface Testオペレーターを選択したままにしておきます

②TimingロールアウトのドロップダウンリストをContinuousからFrameに変更します

③Rangeの 0 to 1000 を 85 to 1000 に変更します

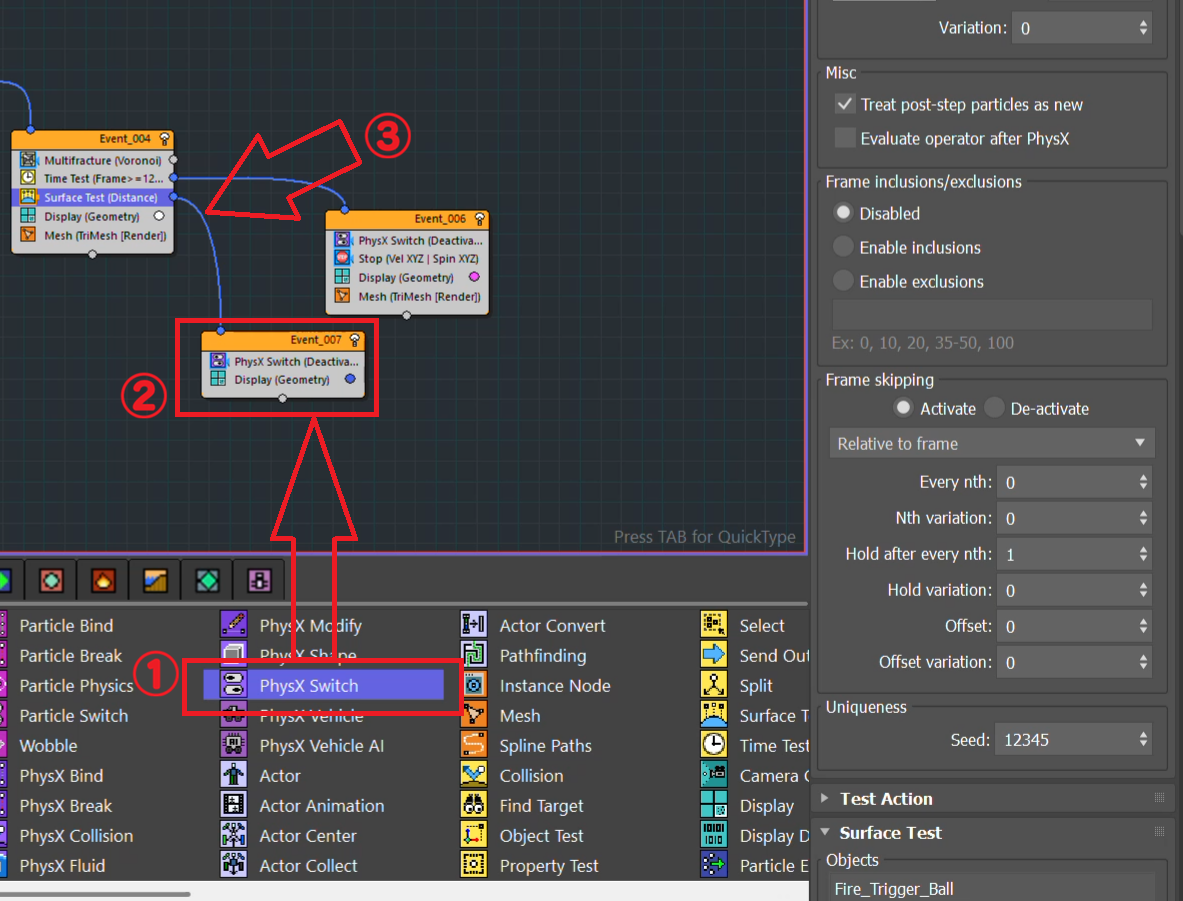

①PhysX SwitchオペレーターをEditor内に②ドラッグ＆ドロップします

③Surface TestオペレーターとPhysX Switchを接続します

Event007が作成され、Displayカラーは青となります。

これで破壊が行われた後のEvent004(Displayカラー白)の事象に対して、Fire_Trigger_BallのSurface Distance領域に近づいた木片がEvent007に継承される流れとなります。

続いてFire_Trigger_Ballのアニメーションを作成します。

①Particle GroupオペレーターをEvent007のStopオペレーターの下②に配置します

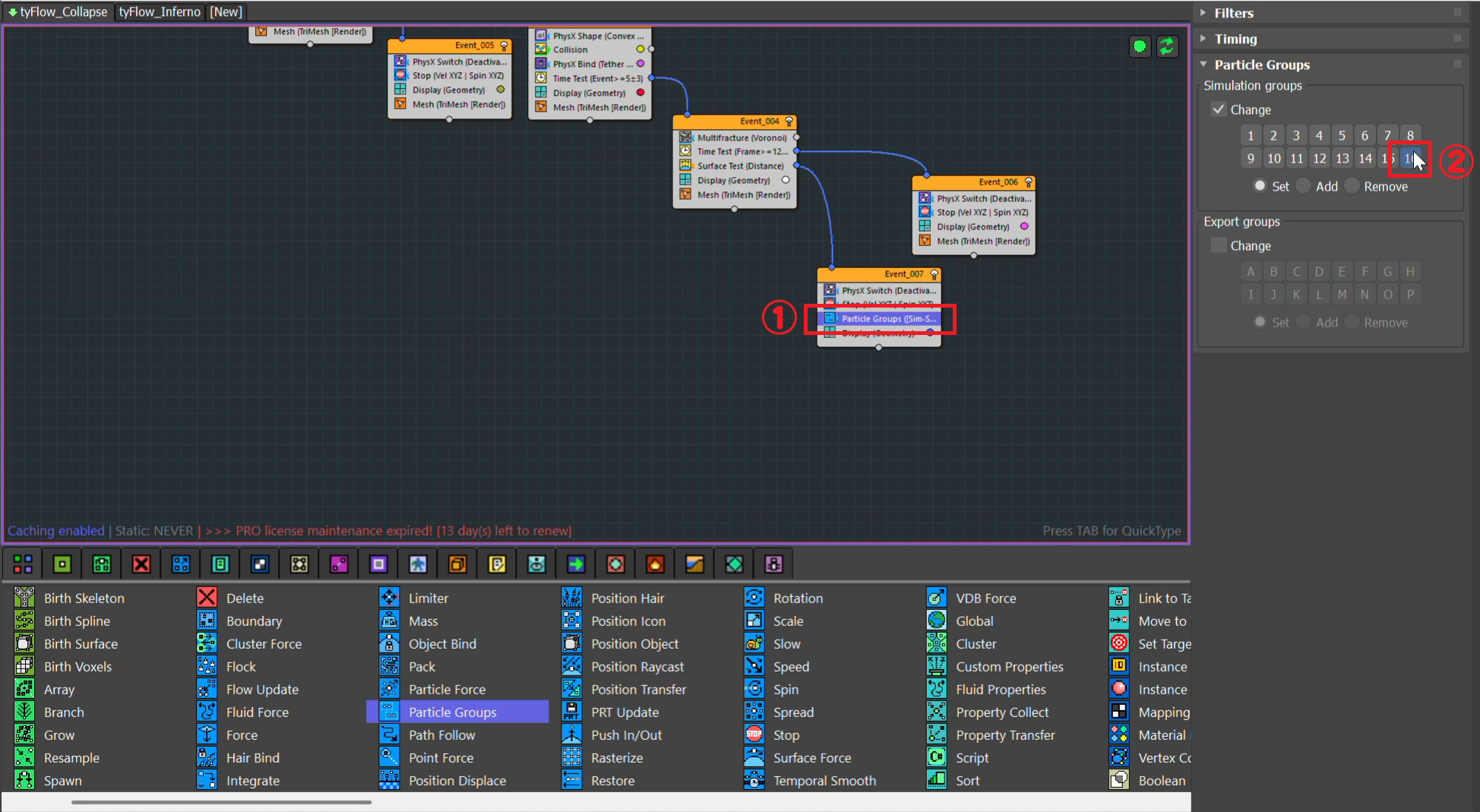

①Particle Groupを選択した状態にします

②Particle GroupパネルのChangeにチェックが付いている状態（デフォルト）、Setにチェックが付いている状態（デフォルト）で16番をクリックします
※番号は後に紐づける番号と同じ番号になっていれば紐づくので任意で構いません。

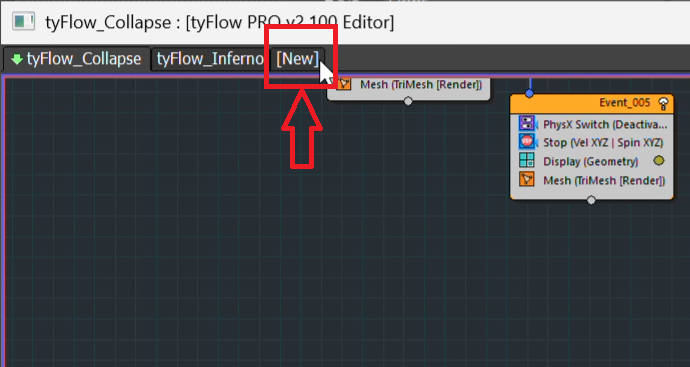

tyFlow EditorのNewをクリックして新しいtyFlowを作成します。

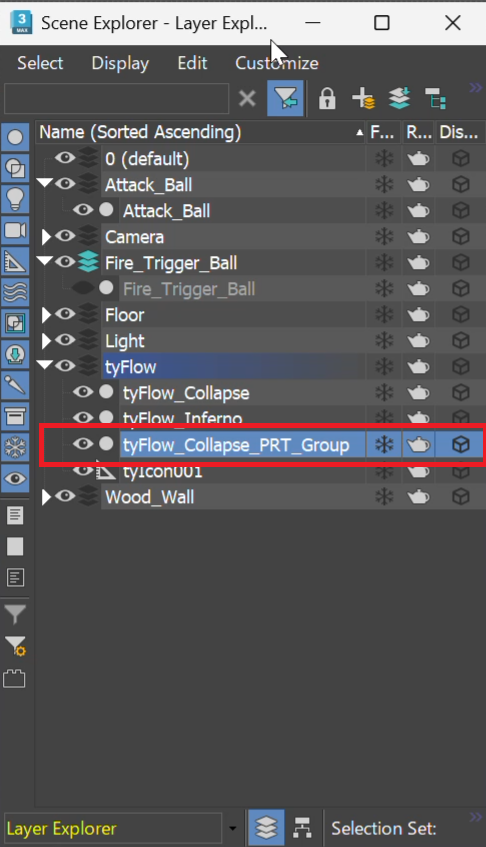

新しく作成したtyFlowの名前をtyFlow_Collapse_PRT_Groupに変更し、tyFlowレイヤーに格納します。

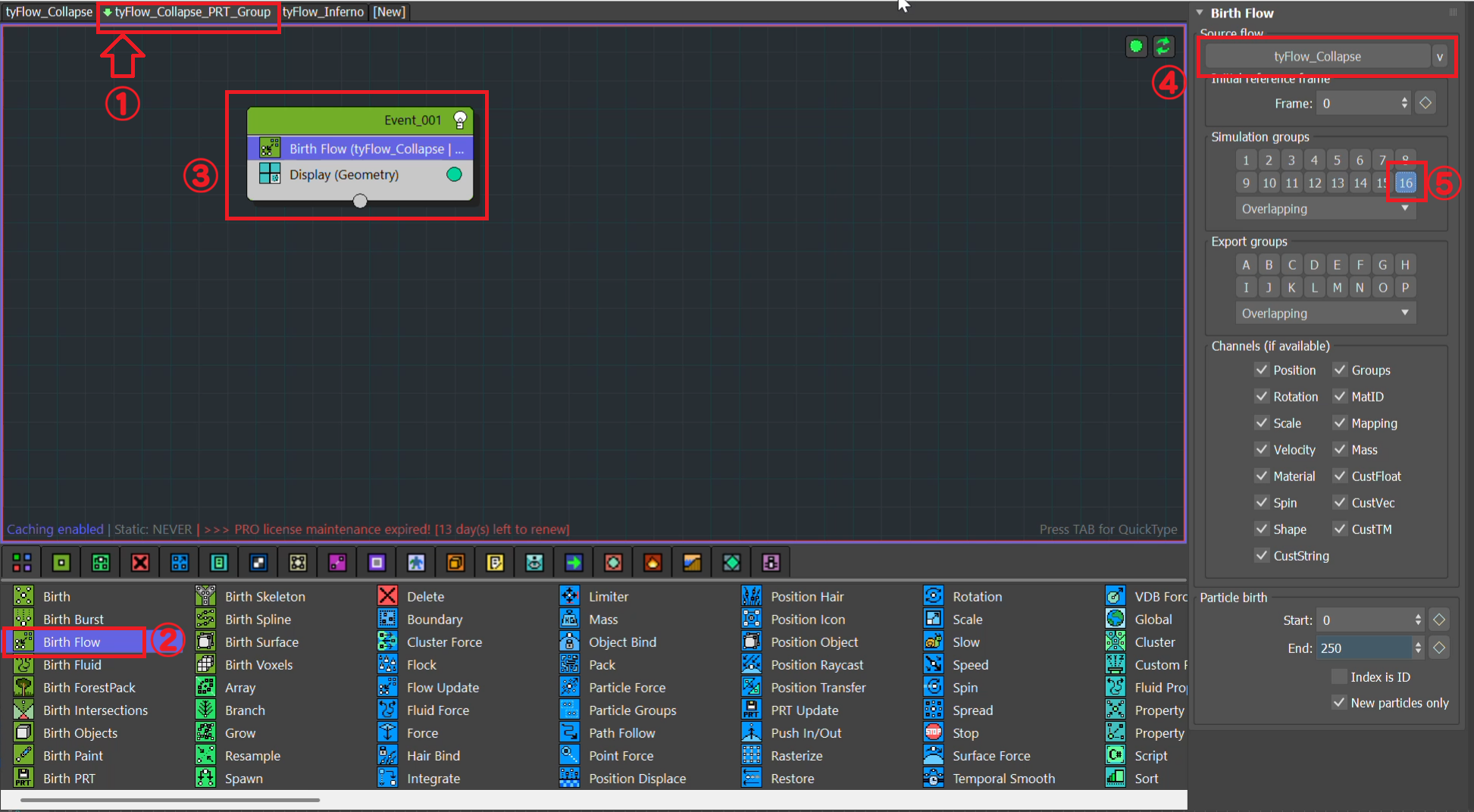

①tyFlow_Collapse_PRT_Groupを選択します

②Birth Flowオペレーターを選択します

③Editorウィンドウにドラッグ＆ドロップします（自動でEvent001が作成されます）
　※Event001のDisplayカラーはエメラルドグリーン

④Birth Flowオペレーターを選択している状態で右のパネルのBirth Flowロールアウト内、Source flowのNoneボタンをクリックし、tyFlow_Collapseを選択します
※画像は選択後の表記です。選択前はNone表示となります。

⑤Simulation groups欄の16番を選択します

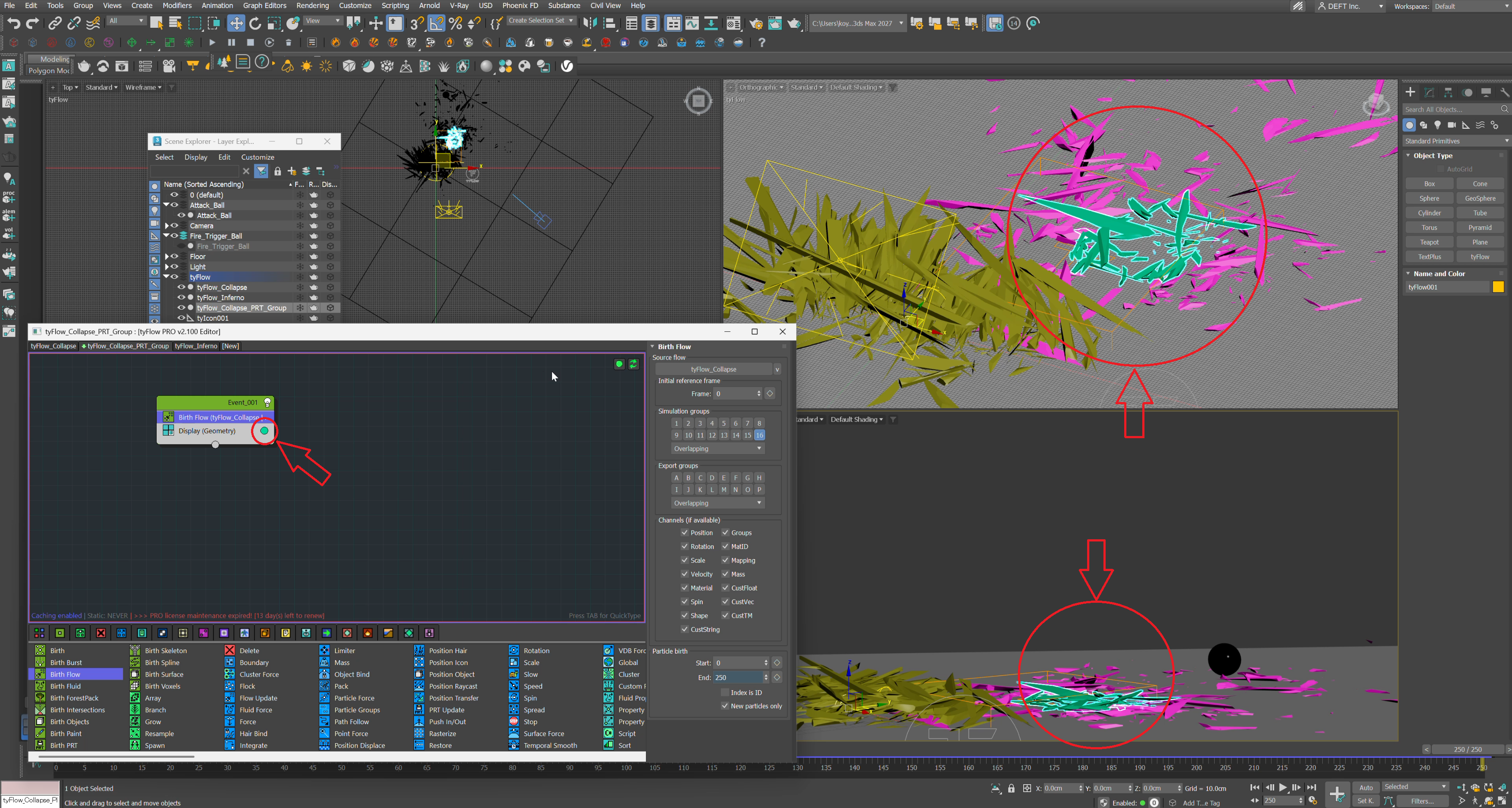

赤丸で囲った箇所をご覧頂ければ、新しく作成したtyFlow(tyFlow_Collapse_PRT_Group)のカラーでビューポート上に表示されているのが分かります。

これで他のtyFlow(tyFlow_Collapse)で作成した木片から一部の木片を指定して、他のtyFlowに移行する事が出来ました。

以上で、Step07の「シミュレーショングループを作成し、シーン内の別のtyFlowに受け渡す」項目は完了となります！

続いてtyFlow_Collapse_PRT_Groupから発火させてみましょう！

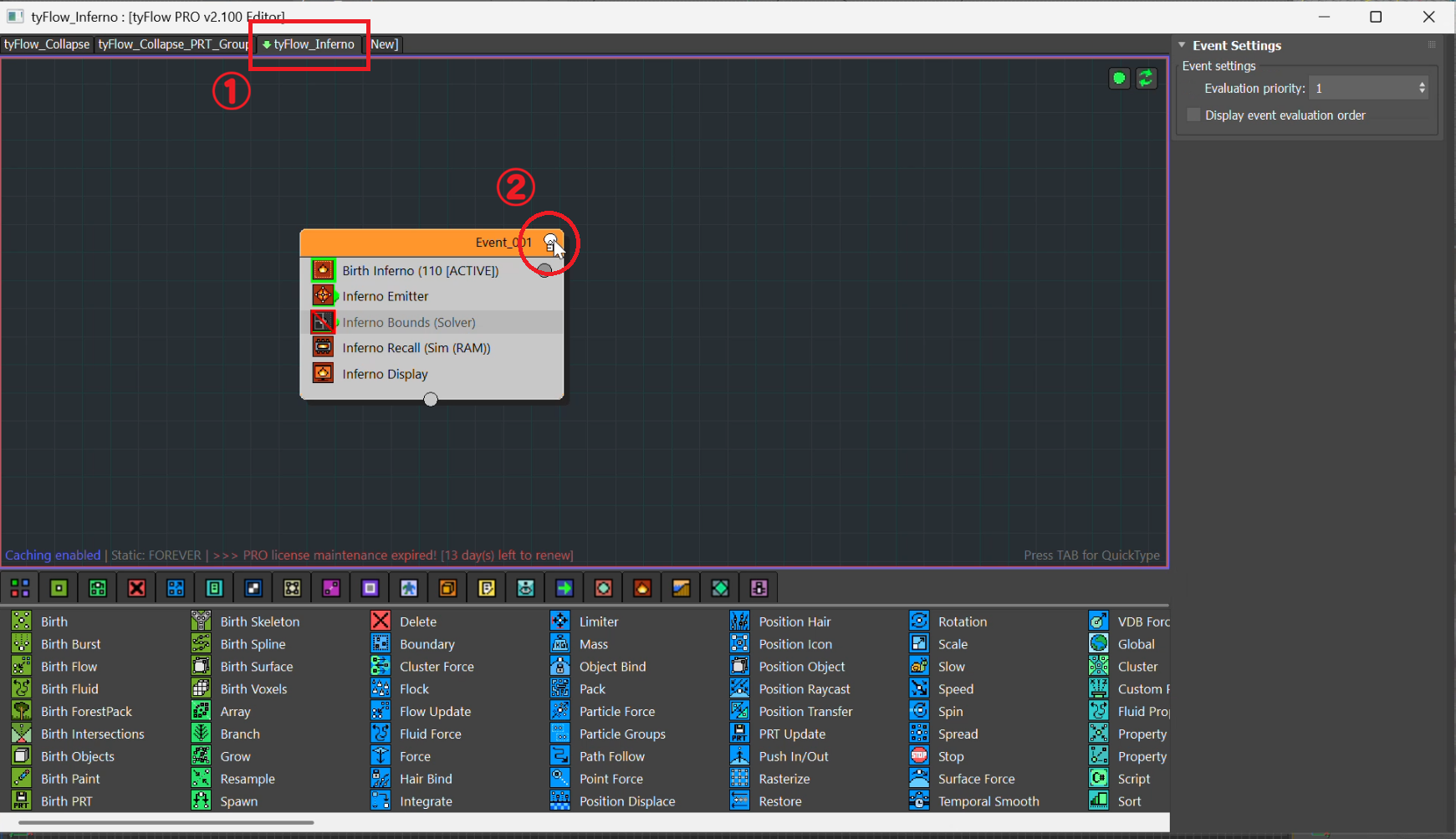

①tyFlow EditorのtyFlow_Infernoタブを選択します

②Event001の電球アイコンをクリックし、Event001をONにします

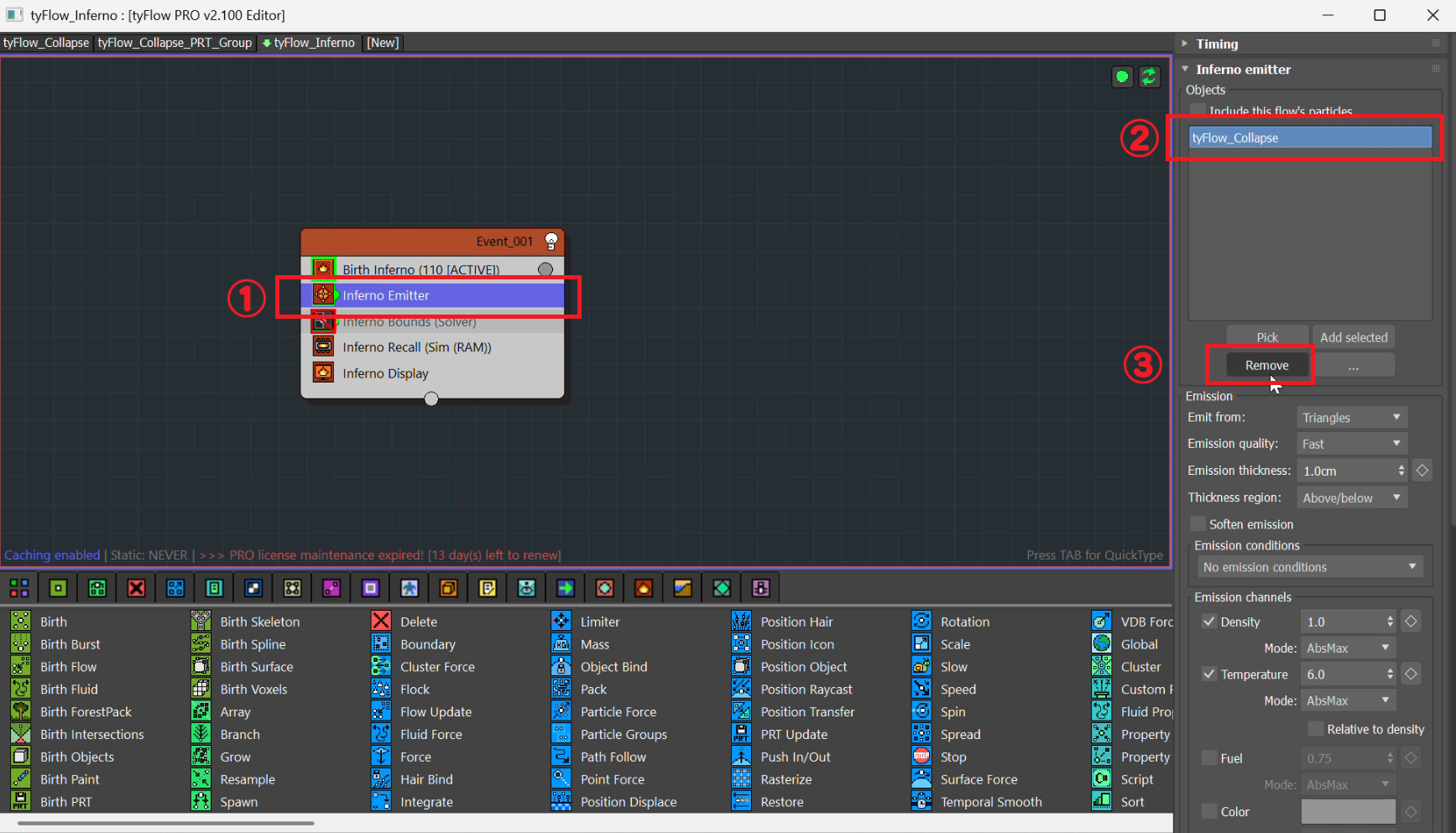

①Inferno Emitterを選択します

②Objectsリストに登録されていたtyFlow_Collapseを選択します

③Removeボタンをクリックします

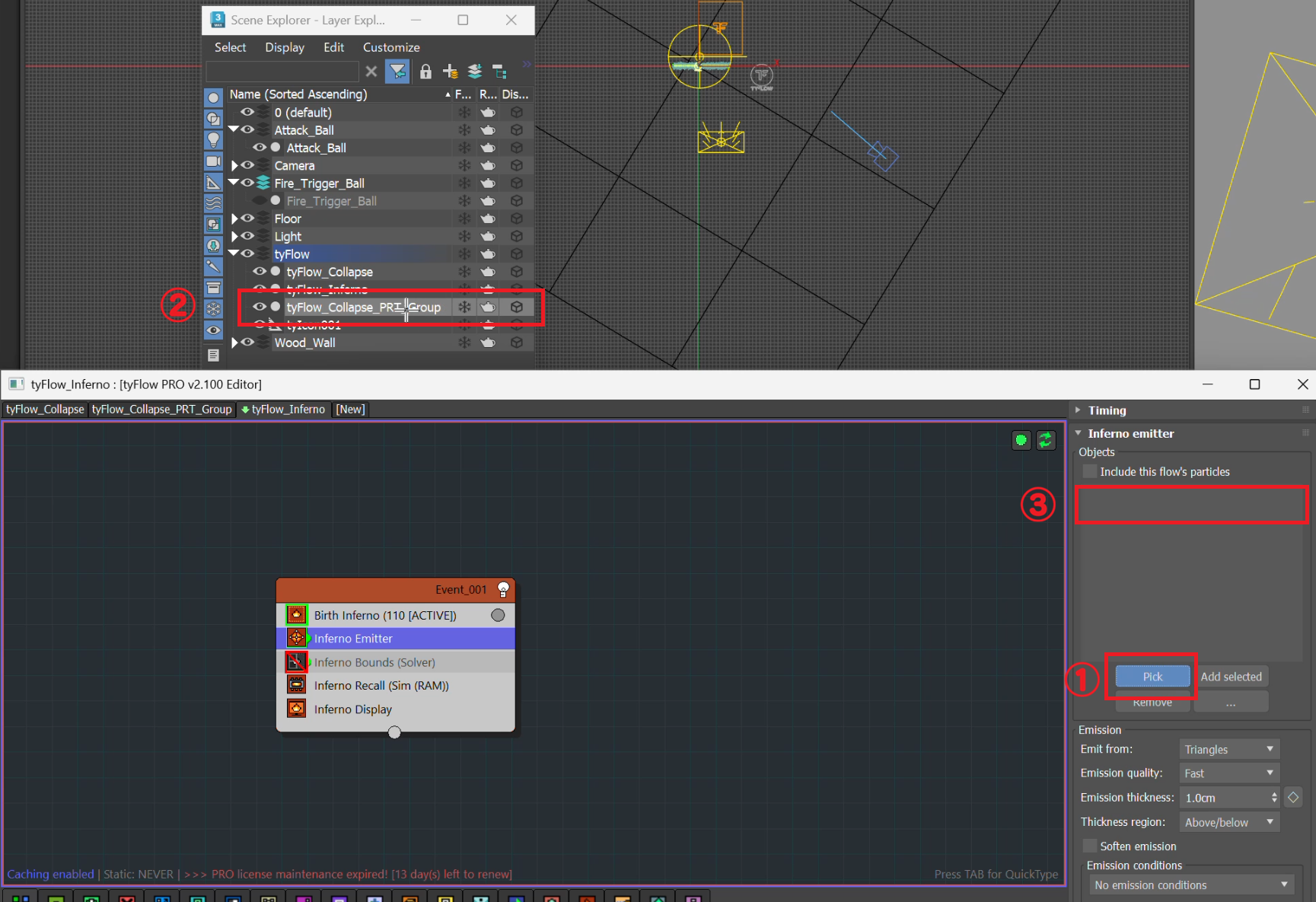

①Pickボタンをクリックします

②Scene ExplorerからtyFlow_Collapse_PRT_Groupを選択します

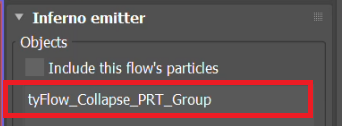

③ObjectsリストにtyFlow_Collapse_PRT_Groupが登録されます

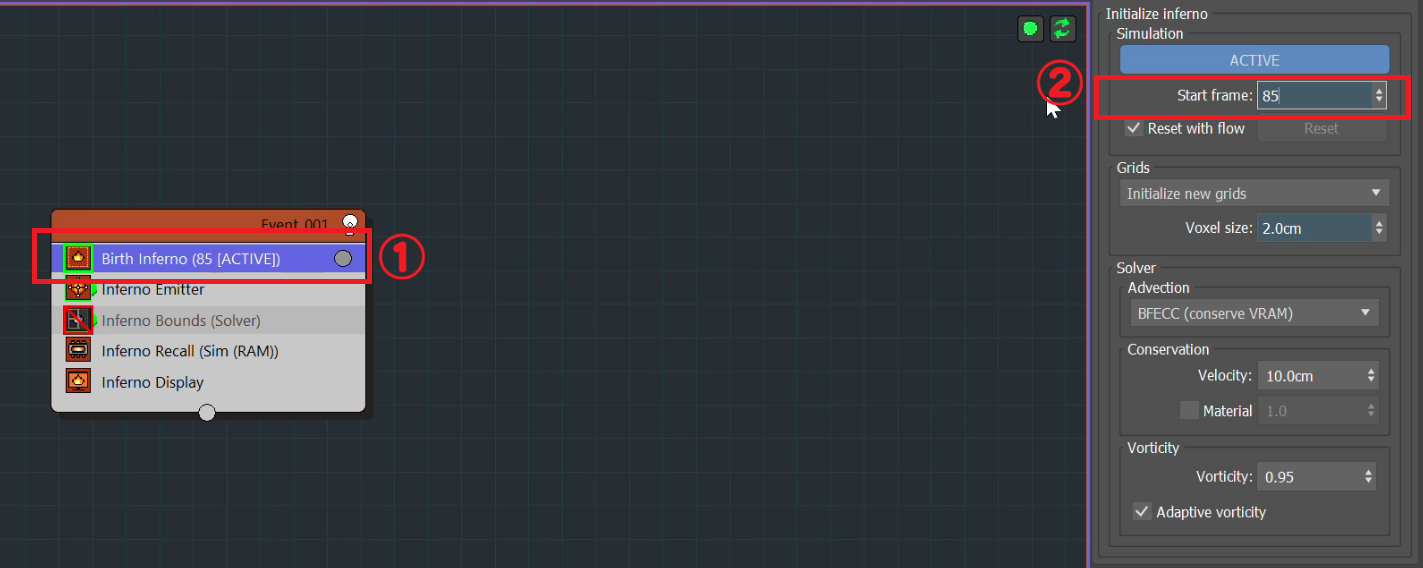

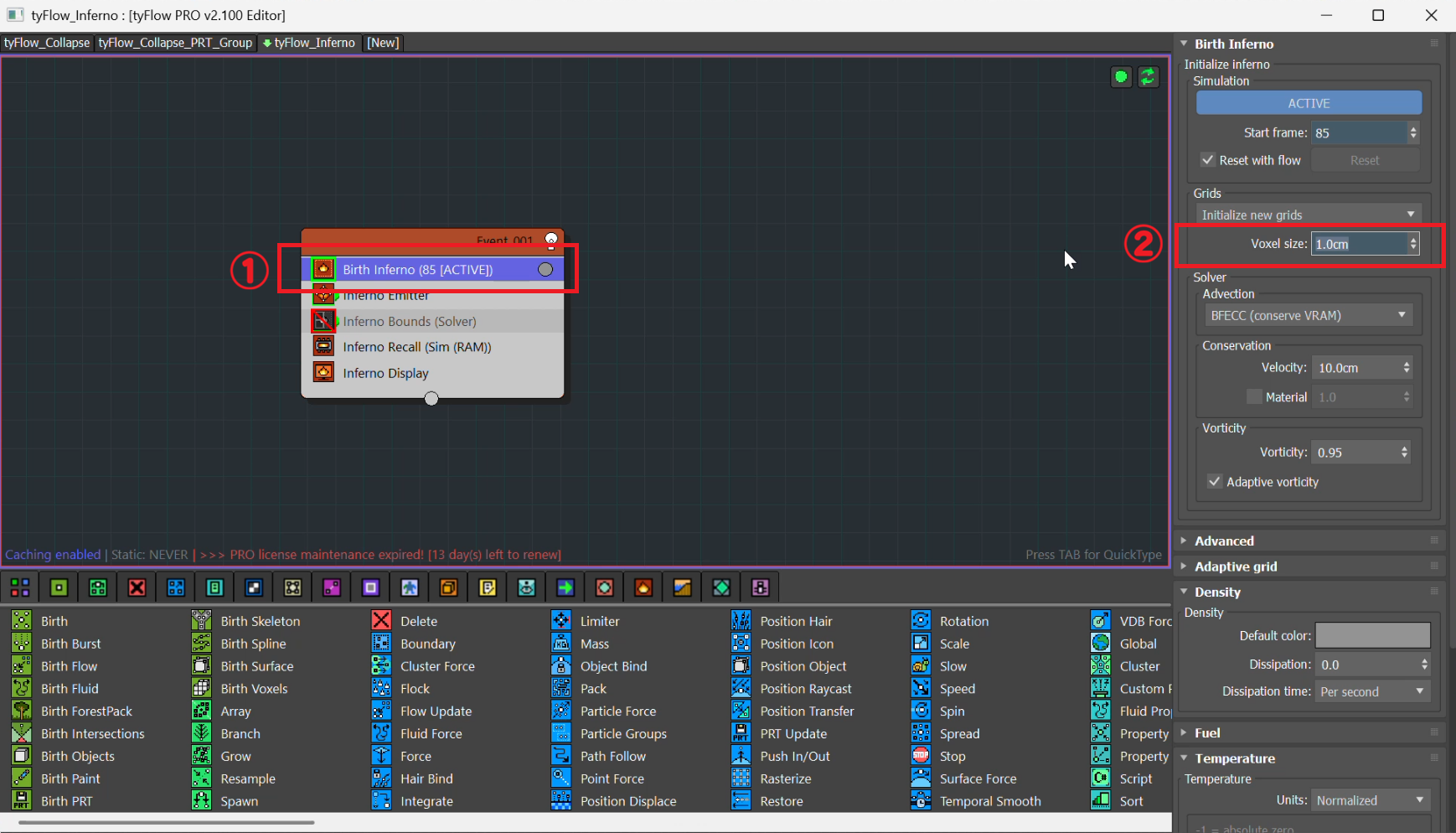

①Birth Infernoオペレーターを選択します

②Start frameを85にセットします

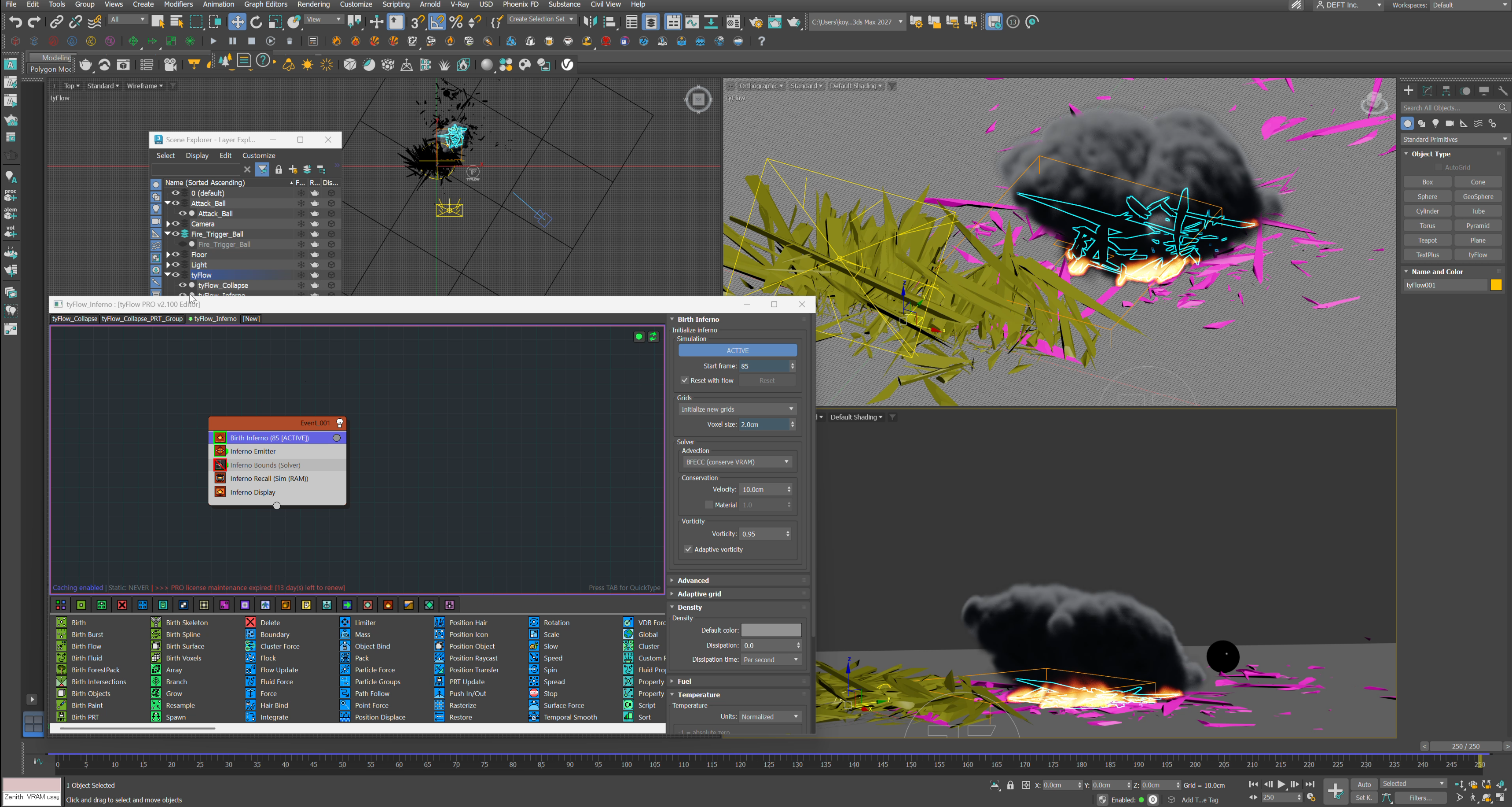

タイムラインを再生すると85FタイミングからtyFlow_Collapse_PRT_Groupで受け取った木片から炎が上がっていますね！

①tyFlow_Infernoオペレーターを選択します

②Grids欄のVoxel sizeを1.0cmに変更します

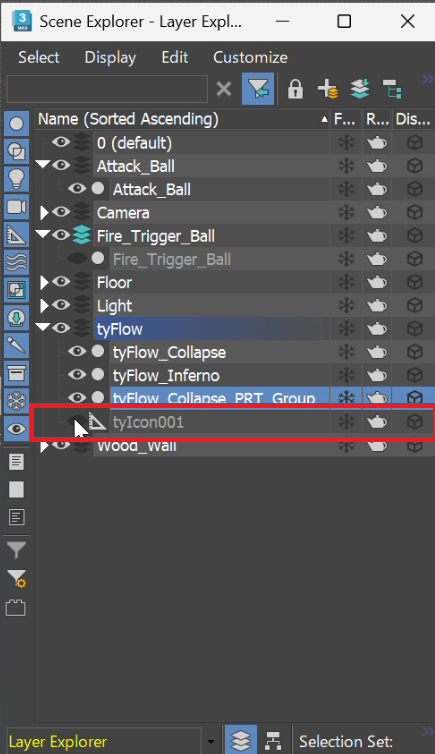

Scene ExplorerにてtyIconを非表示にします

一度tyPreviewでムービーを書き出してみましょう

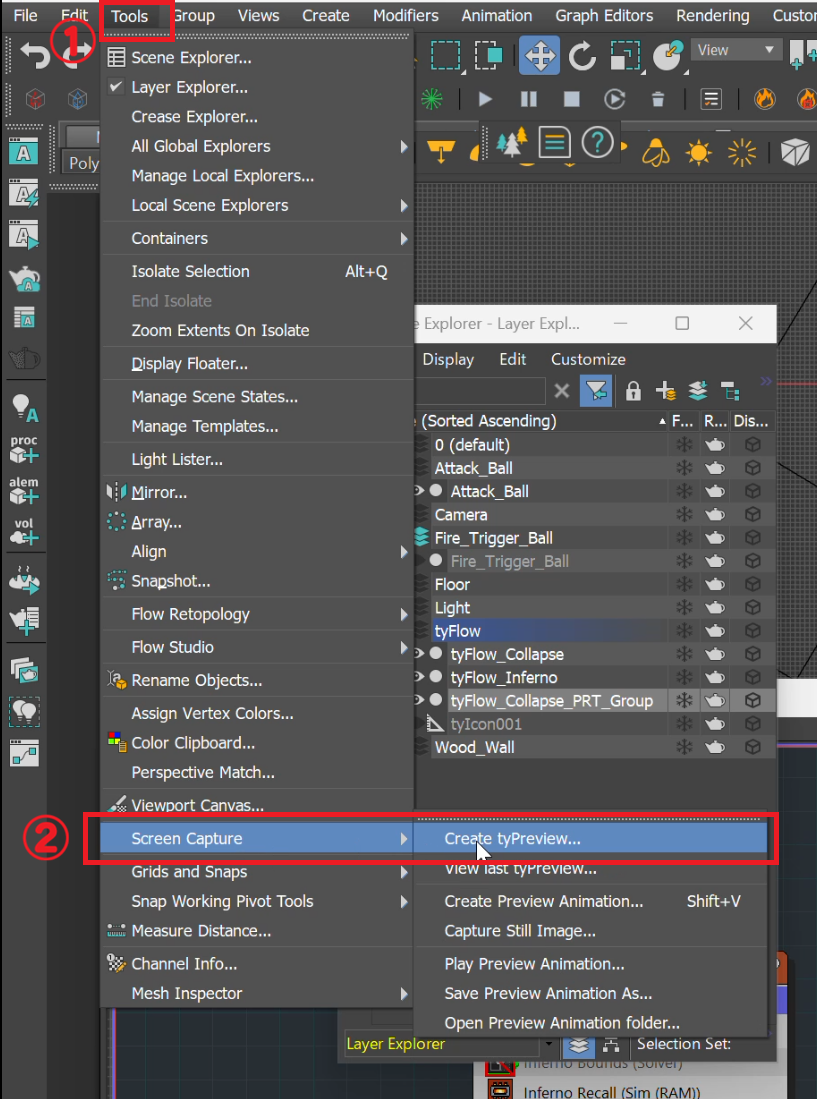

①のToolsから②のScreen Capture > Create tyPreviewを選択します

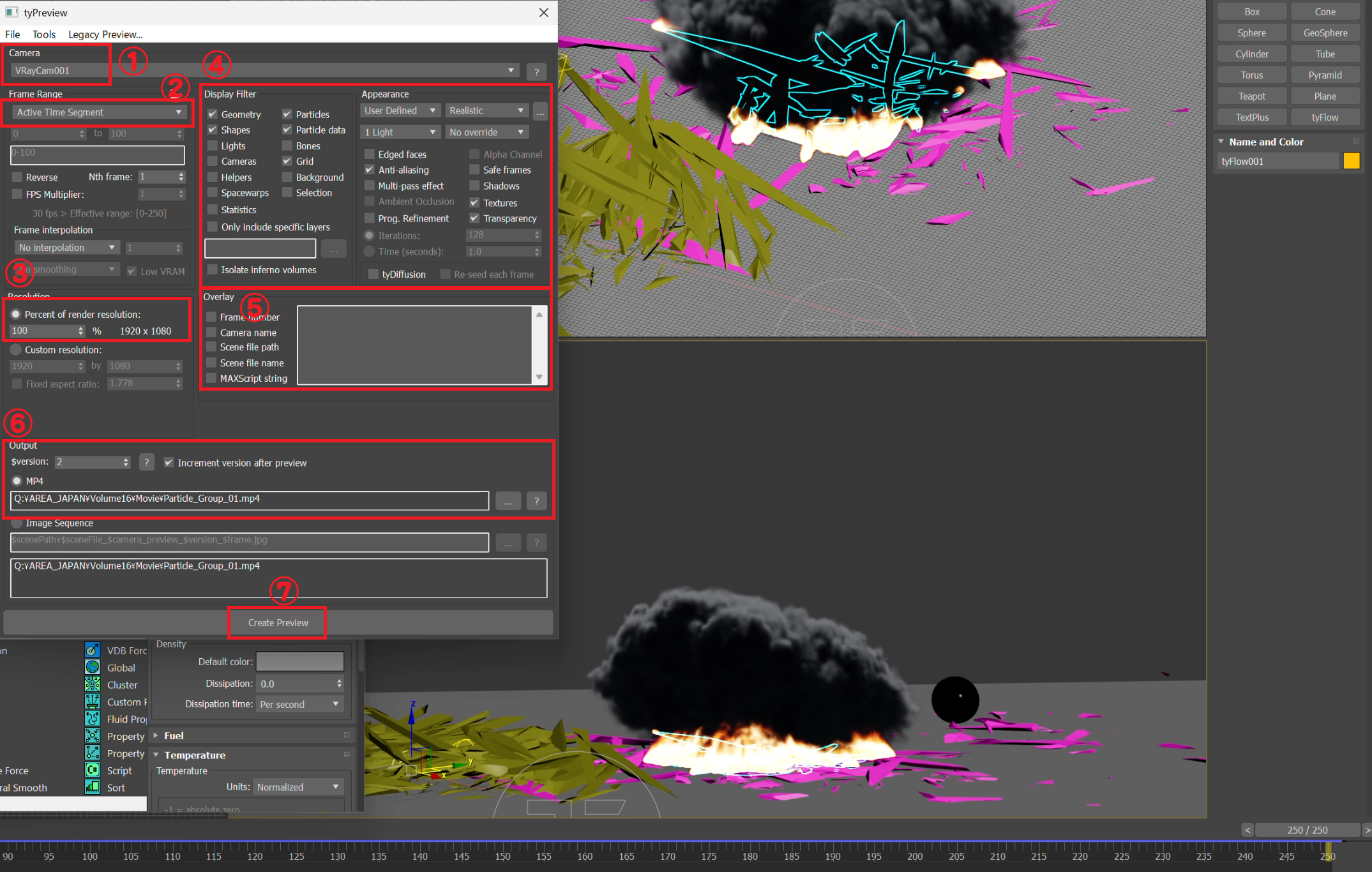

tyPreviewのセットアップ画面です。
以前の回でも少し触れておりましたが、項目を少し説明させて頂きます。

①カメラを選択

②Frame Range

③解像度

④Displayのモードを設定します
　ClayモードやWireモードなどDisplay Preferenceで設定するものは基本的に入っております

⑤フレームナンバーやカメラの名前などをオーバーレイで書き出したムービーに記載出来ます

⑥出力先やファイル名を設定します

⑦各種設定後、Create PreviewボタンをクリックするとViewportのキャプチャが開始されます

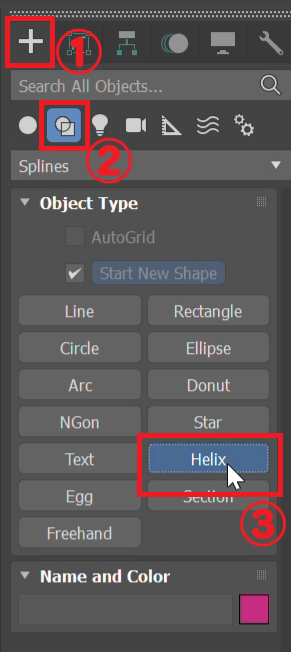

①Createタブを選択します

②Shapesを選択します

③Helixを選択します

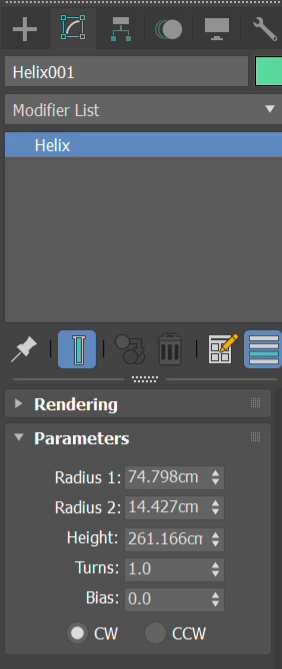

作成したHelix001の各数値はこのようにしました。
こちらの数値は任意で構いません。

Helix001の配置座標はこのようにしました。
こちらの数値も任意で構いません。

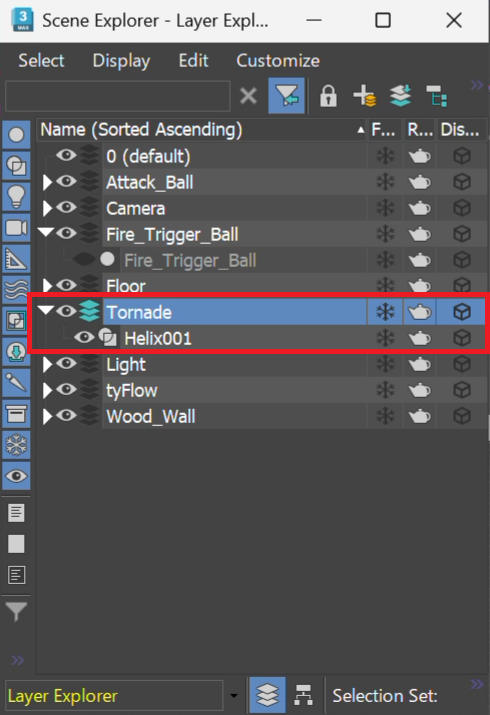

Tornadeレイヤーを作成しHelix001を格納しました。

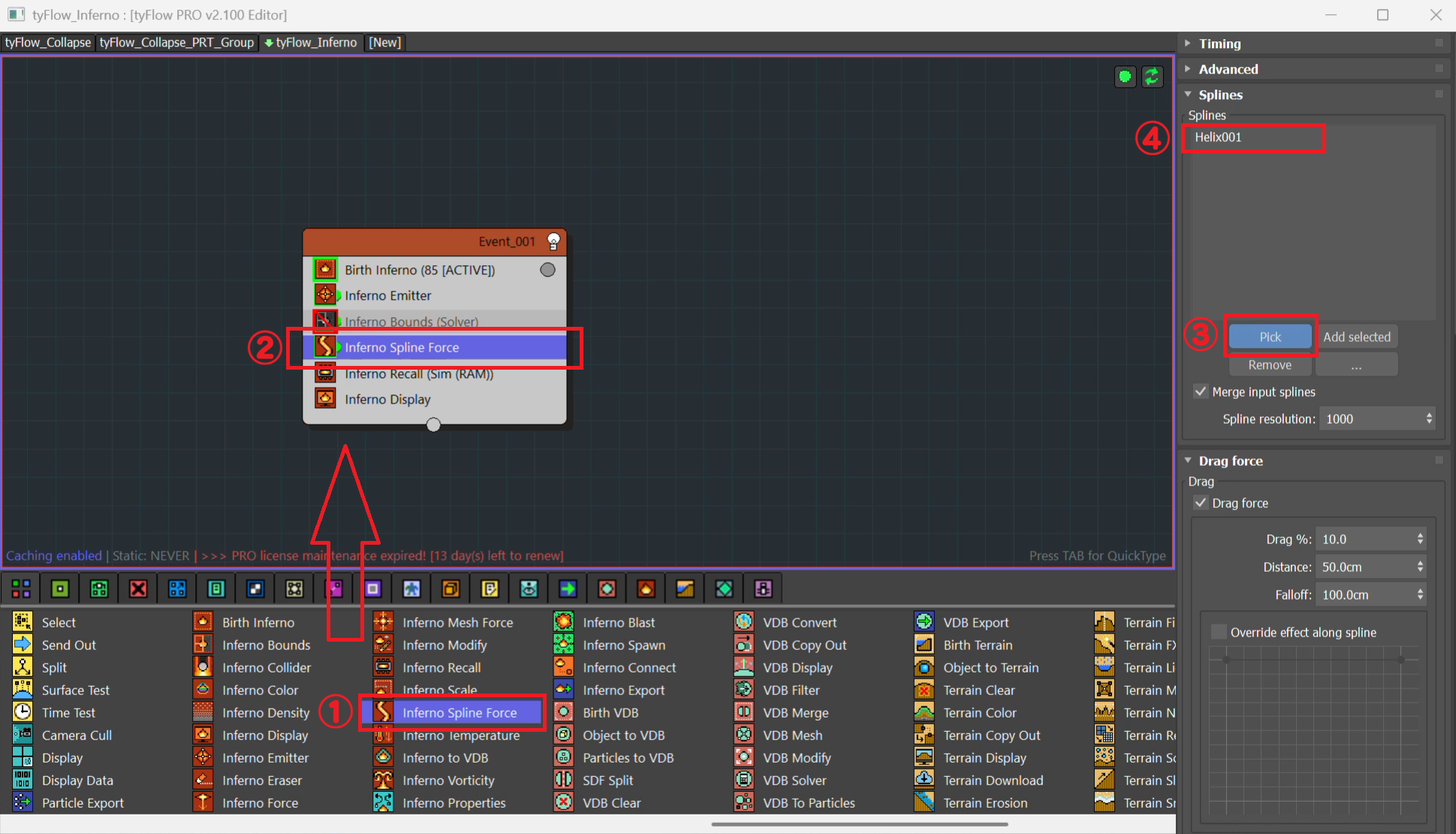

①Inferno Spline Forceを選択します

②Event001 Inferno Boundsの下にドラッグ＆ドロップします

③SplinesリストのPickボタンをクリックします

④Helix001を選択しリストに登録します

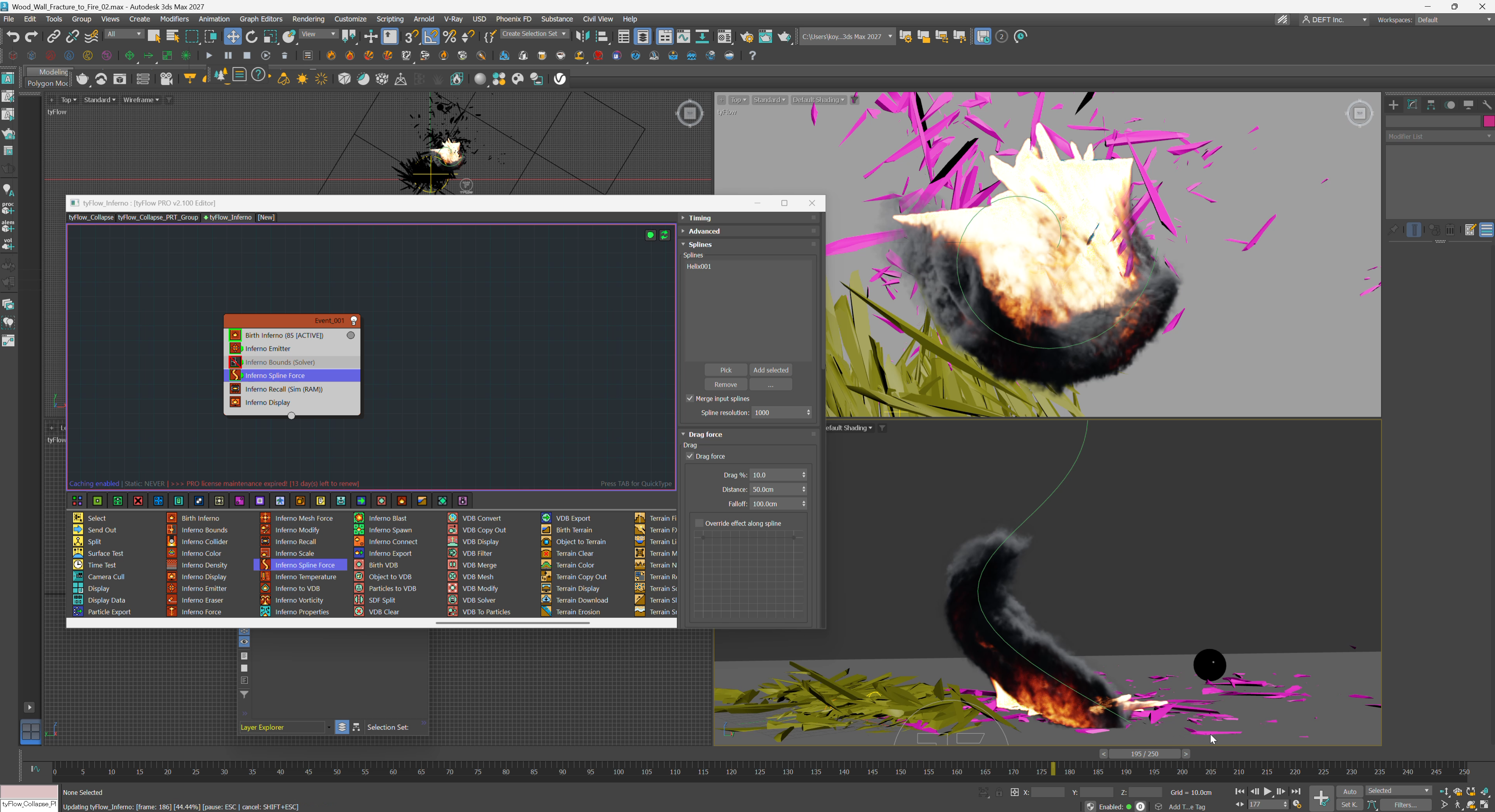

タイムスライダを動かすと炎がHelix001に沿って上昇していくのが分かりますね！

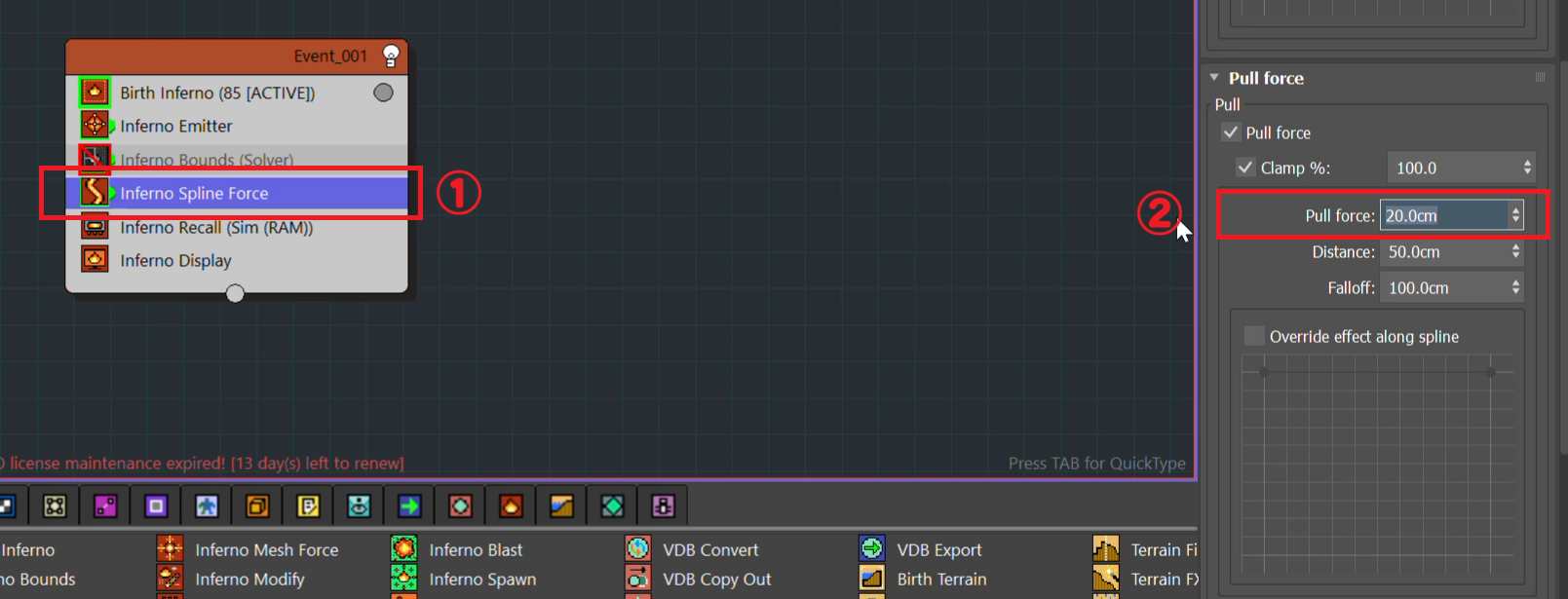

①Inferno Spline Forceオペレーターを選択します

②Pull forceロールアウトのPull forceを10cmから20cmに変更します

Pull forceはSpline上の最も近い点に向かって流体を内側に引き込む力の値となります。

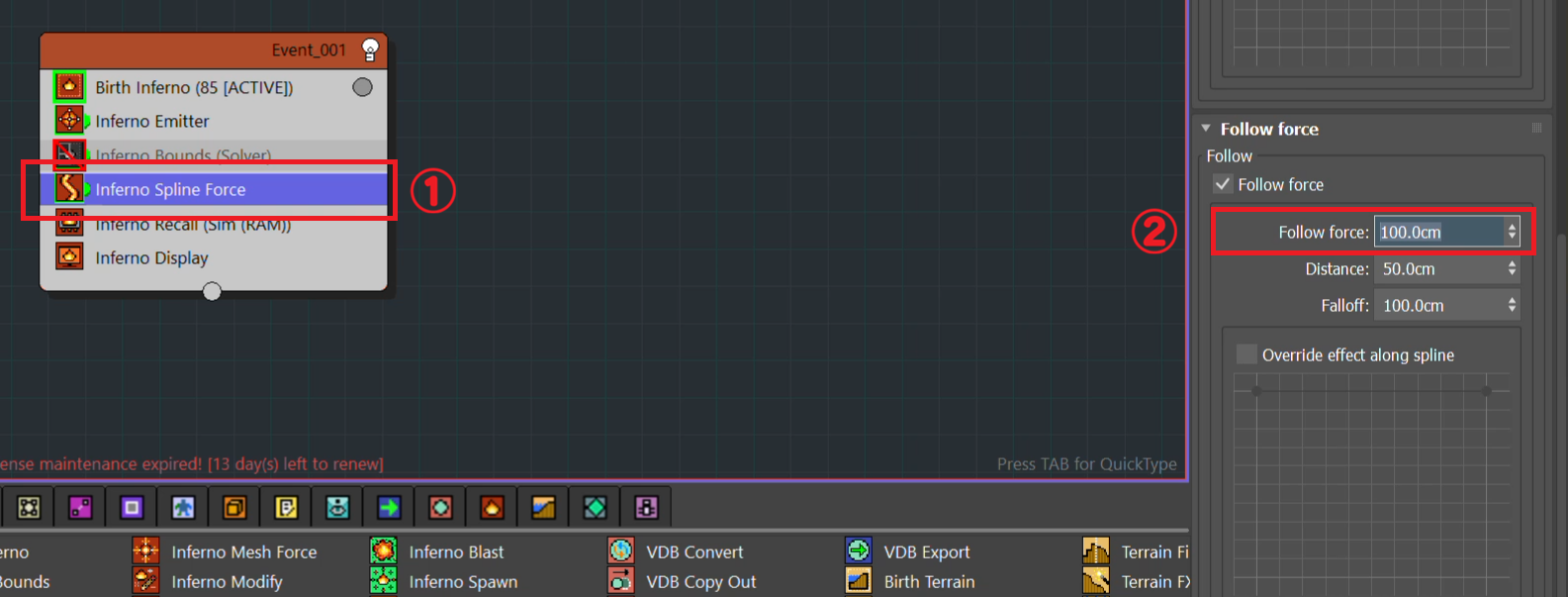

①同じくInferno Spline Forceオペレーターを選択したままとなります

②Follow forceロールアウトのFollow forceを10cmから100cmに変更します

Follow forceはSplineに沿って追従する力の強さとなります

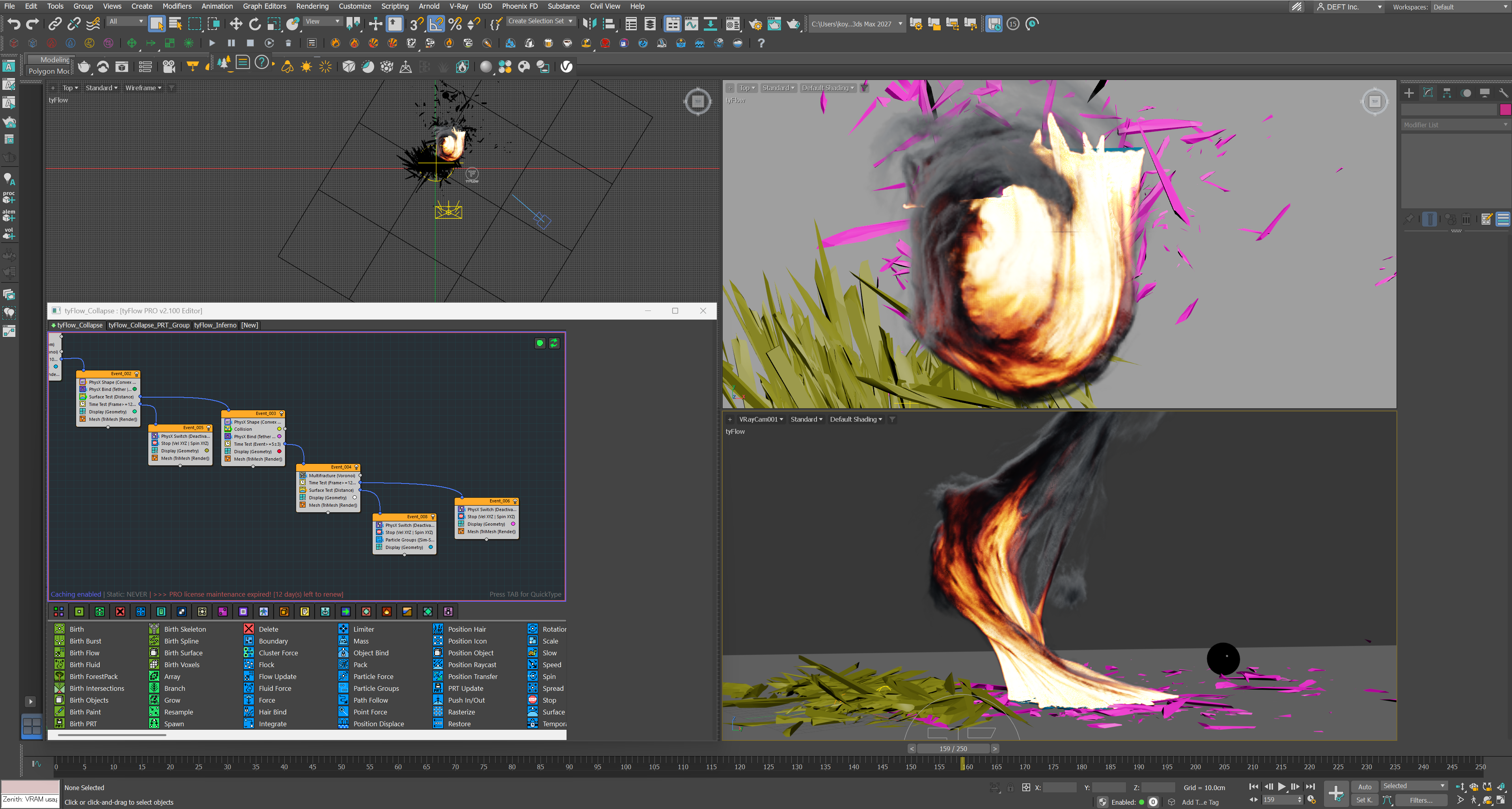

迫力がありそうな炎になったので一度tyPreviewで書き出します。

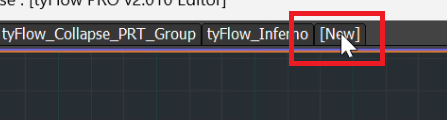

tyFlow EditorのタブからNewをクリックして新しいtyFlowを作成します

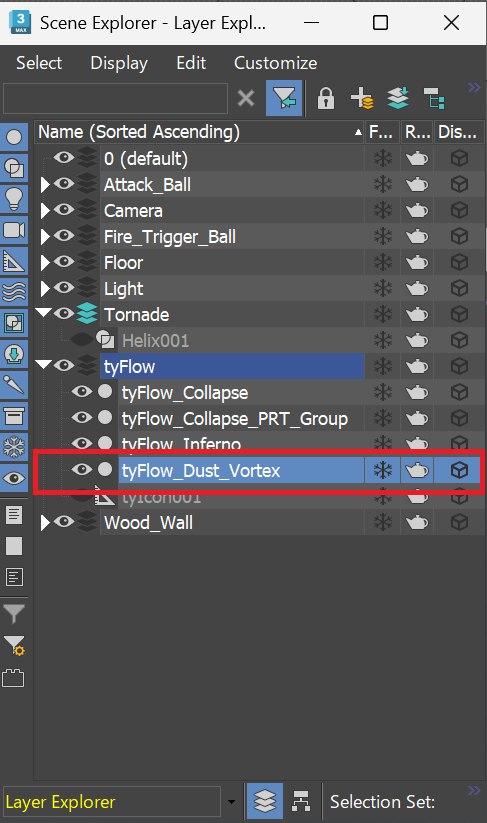

新しいtyFlowの名前をtyFlow_Dust_VortexとしtyFlowのレイヤーに格納しました。

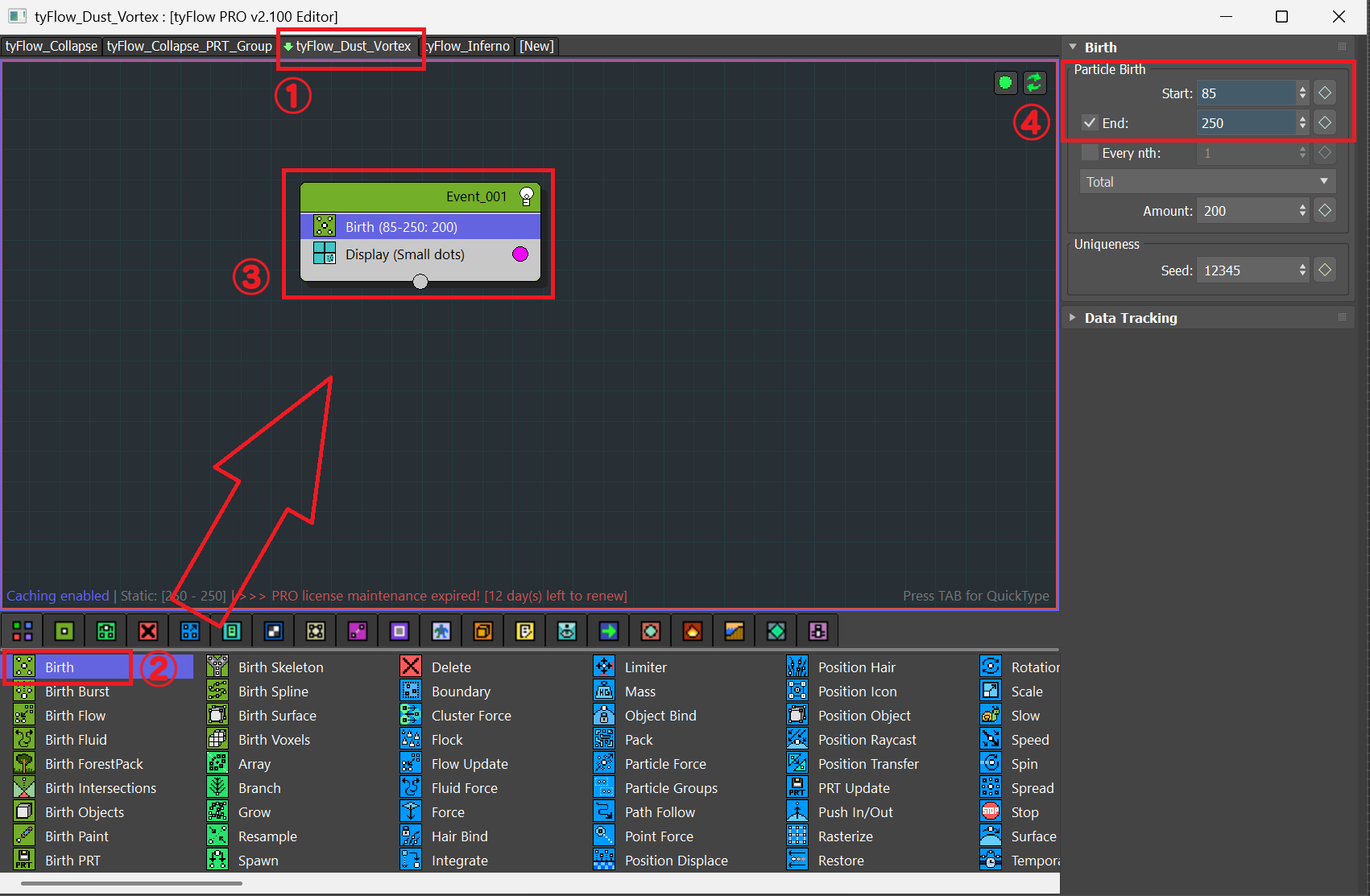

①tyFlow EditorのtyFlow_Dust_Vortexタブを選択します

②Birthオペレーターを選択します

③ウィンドウにドラッグ＆ドロップします(Event001は自動作成されます)

④BirthロールアウトのParticle Birth欄のStartを85 Endを250に設定します

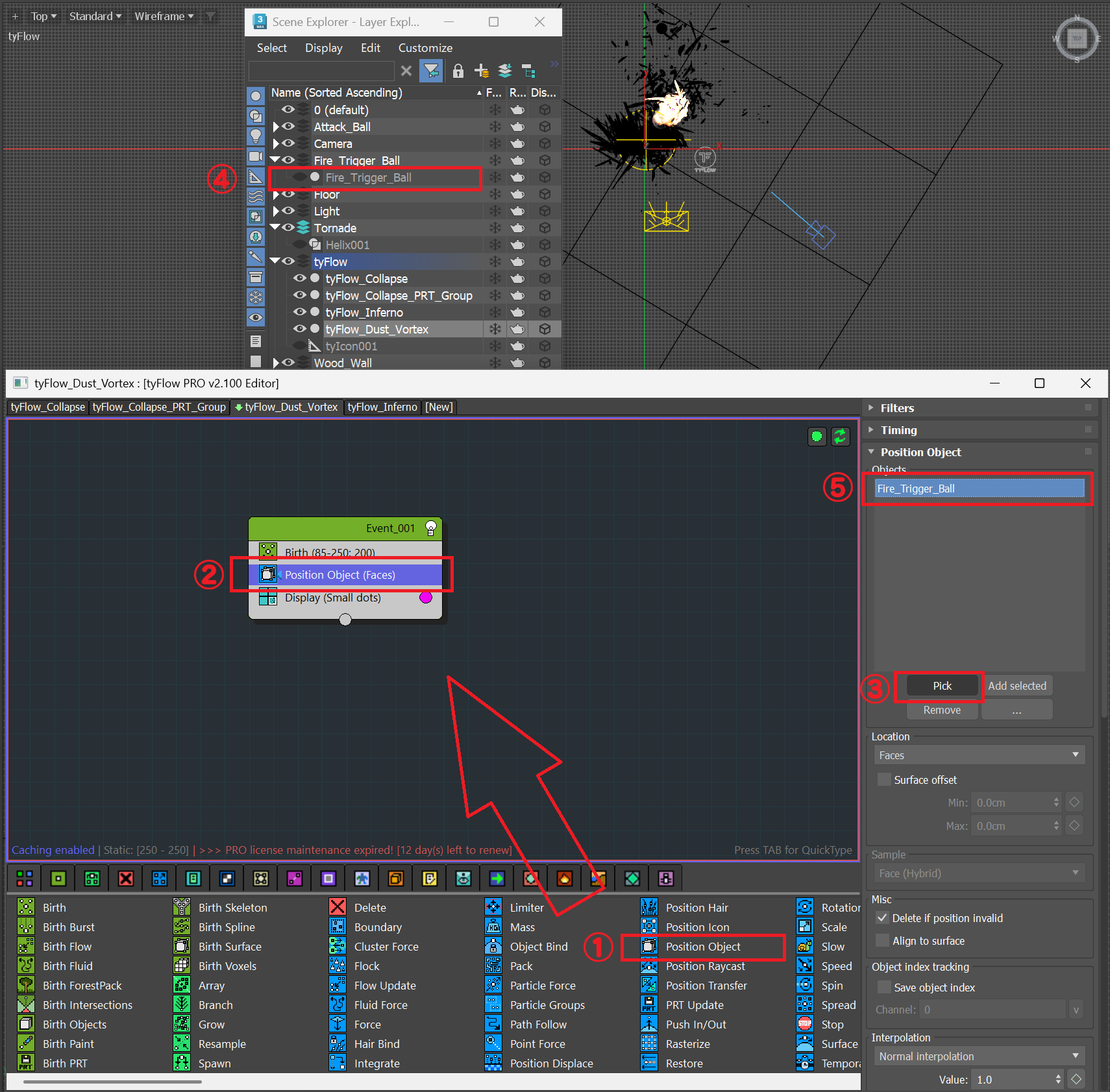

①Position Objectオペレーターを選択します

②Event001のBirthオペレーターの下にドラッグ＆ドロップします

③ObjectsリストのPickボタンをクリックします

④Scene ExplorerのFire_Trigger_Ballを選択します

⑤ObjectsリストにFire_Trigger_Ballが登録されます

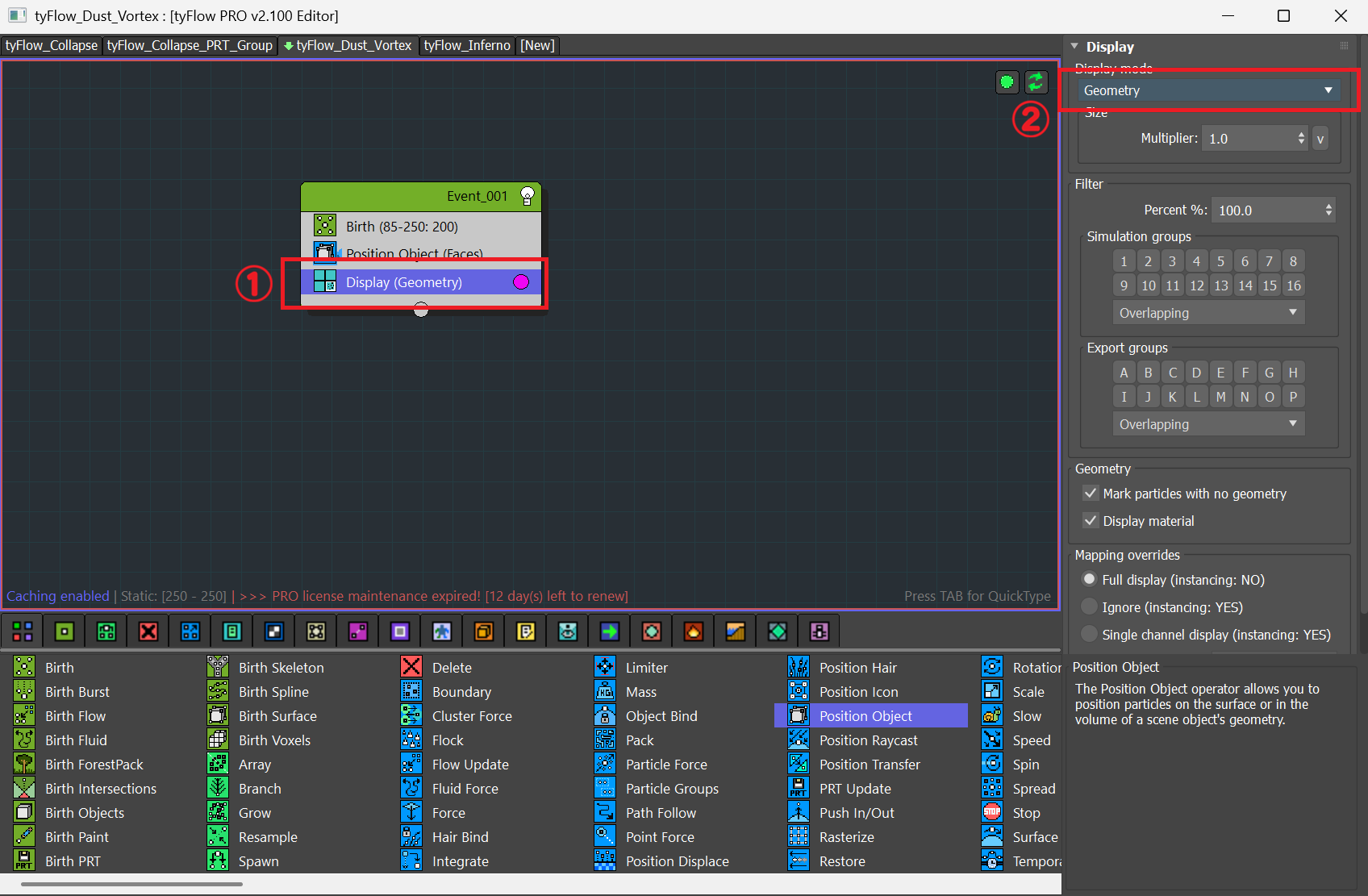

①Event001のDisplayオペレーターを選択します

②Display modeをSmall dotsからGeometryに変更します

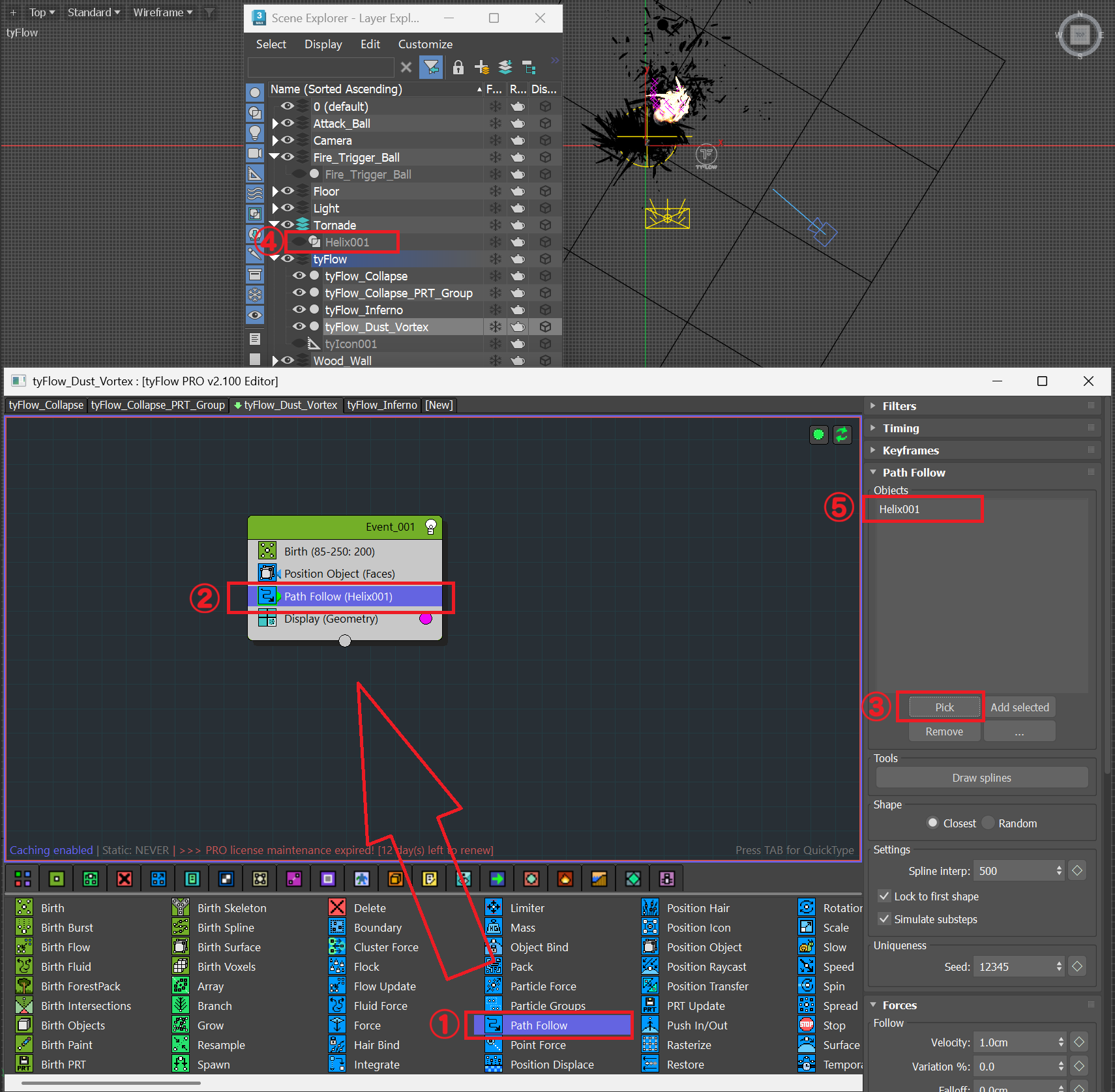

①Path Followオペレーターを選択します

②Event001のPosition Objectオペレーターの下にドラッグ＆ドロップします

③ObjectsリストのPickボタンをクリックします

④Scene ExplorerのHelix001を選択します

⑤ObjectsリストにHelix001が登録されます

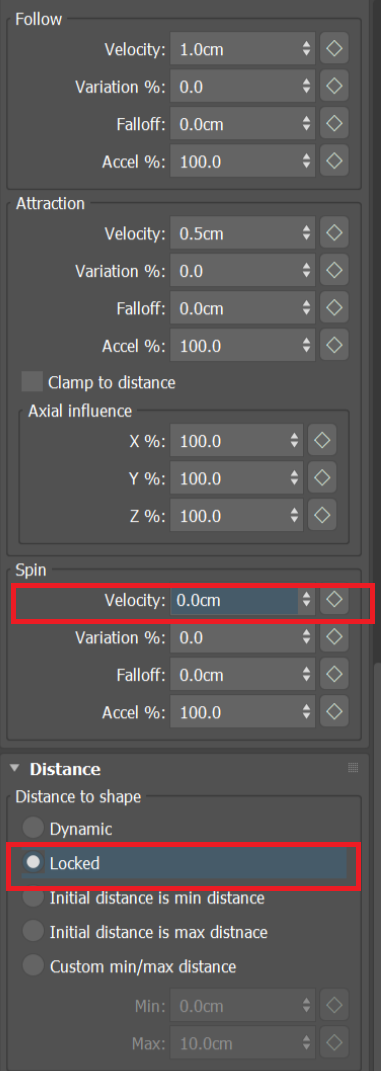

続いてObjectsリスト(Path Followロールアウト)の下部にある、Forcesロールアウト内のSpin項目のVelocityを0.00cmにします。
Distanceロールアウト内のDistance to Shape欄のLockedにチェックを入れます。

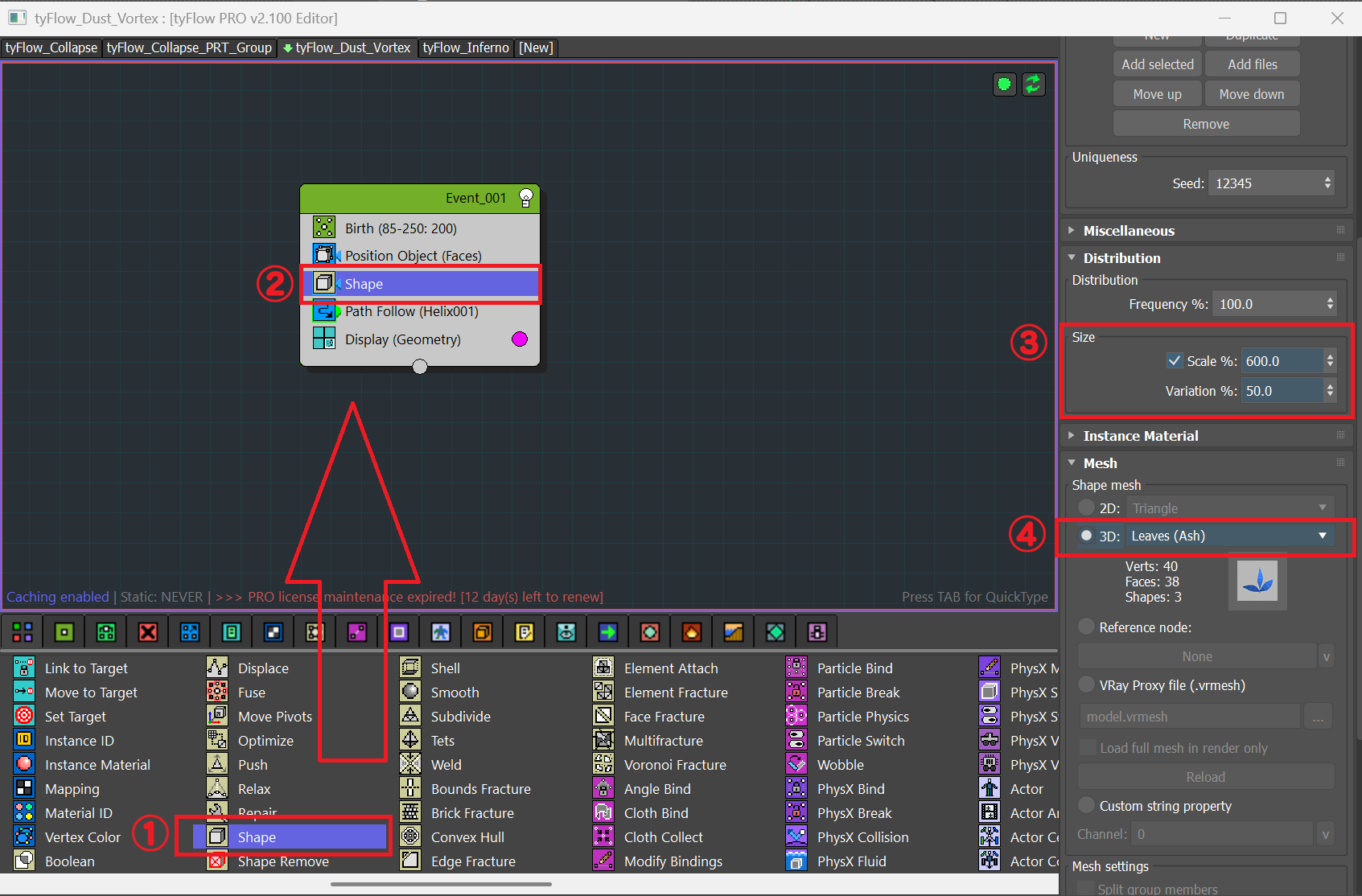

①Shapeオペレーターを選択します

②Event001のPosition Objectオペレーターの下にドラッグ＆ドロップします

③SizeのScaleにチェックを入れて、Scaleに600.0％の数値を入れてVariationは50.0％にします

④Meshロールアウト内のShape meshは3Dにチェックをし、Leaves(Ash)を選択します

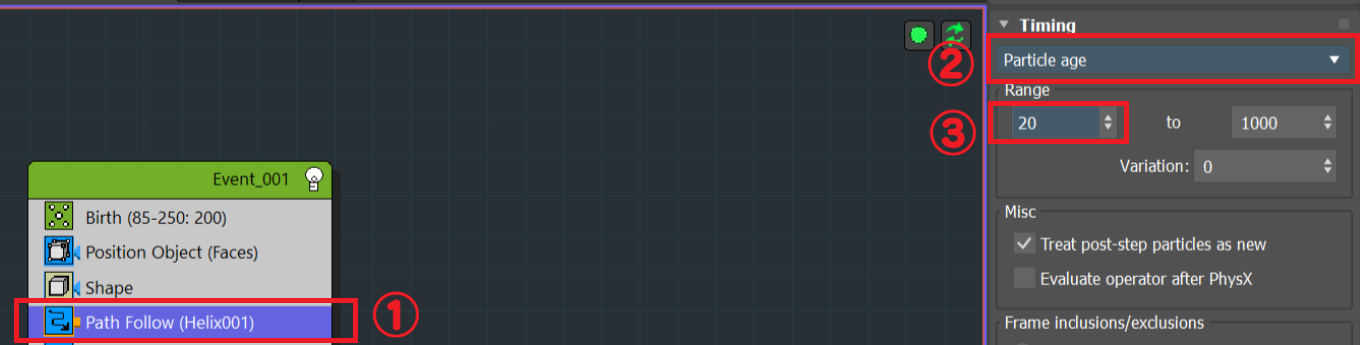

①Path Followを選択します

②TimingをContinuousからParticle ageに変更します

③Rangeを20 to 1000に変更します
パーティクルが発生して20フレーム後からPath Followが行われる設定です。

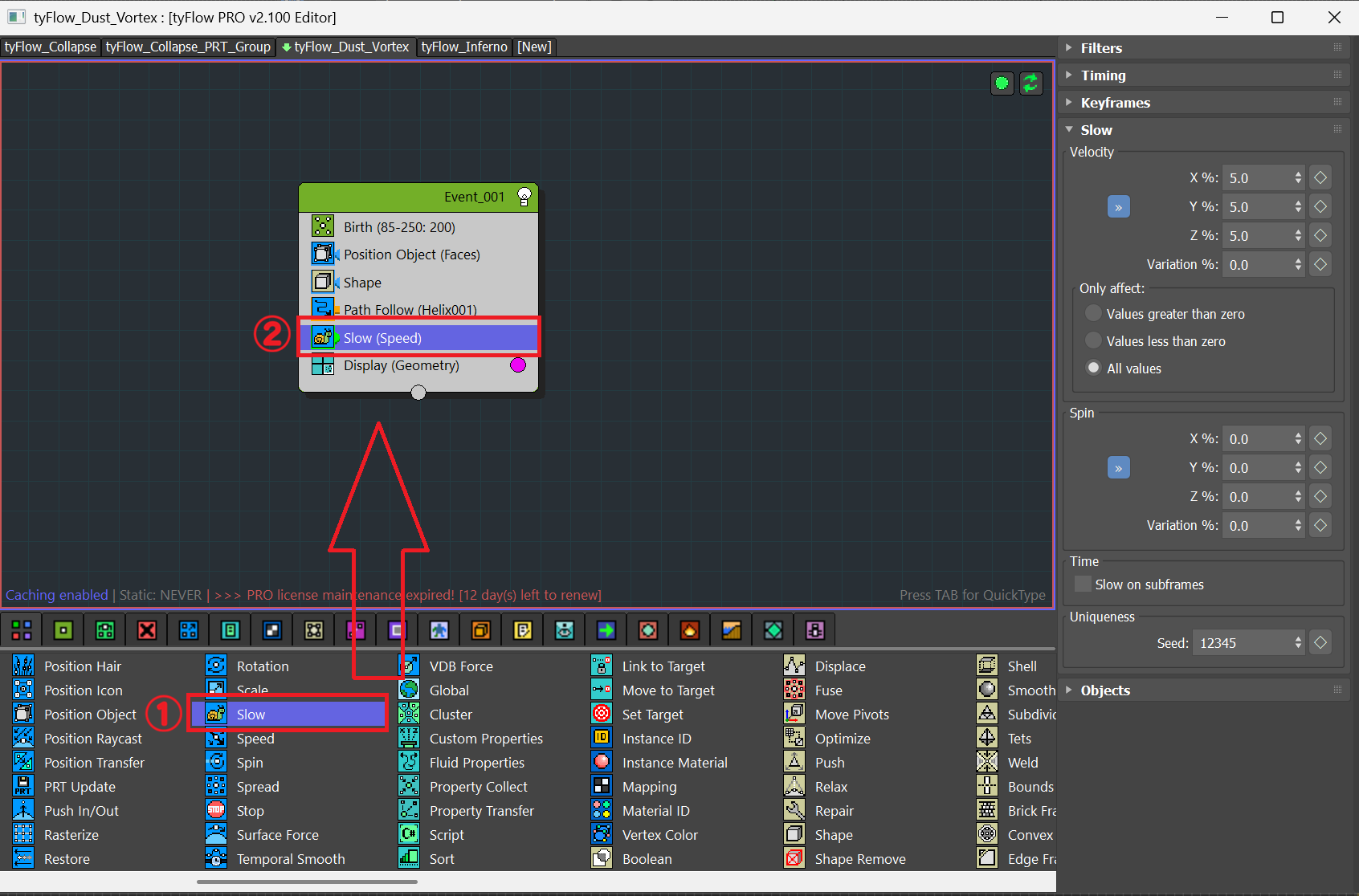

①Slowオペレーターを選択します

②Event001のPath Followオペレーターの下にドラッグ＆ドロップします

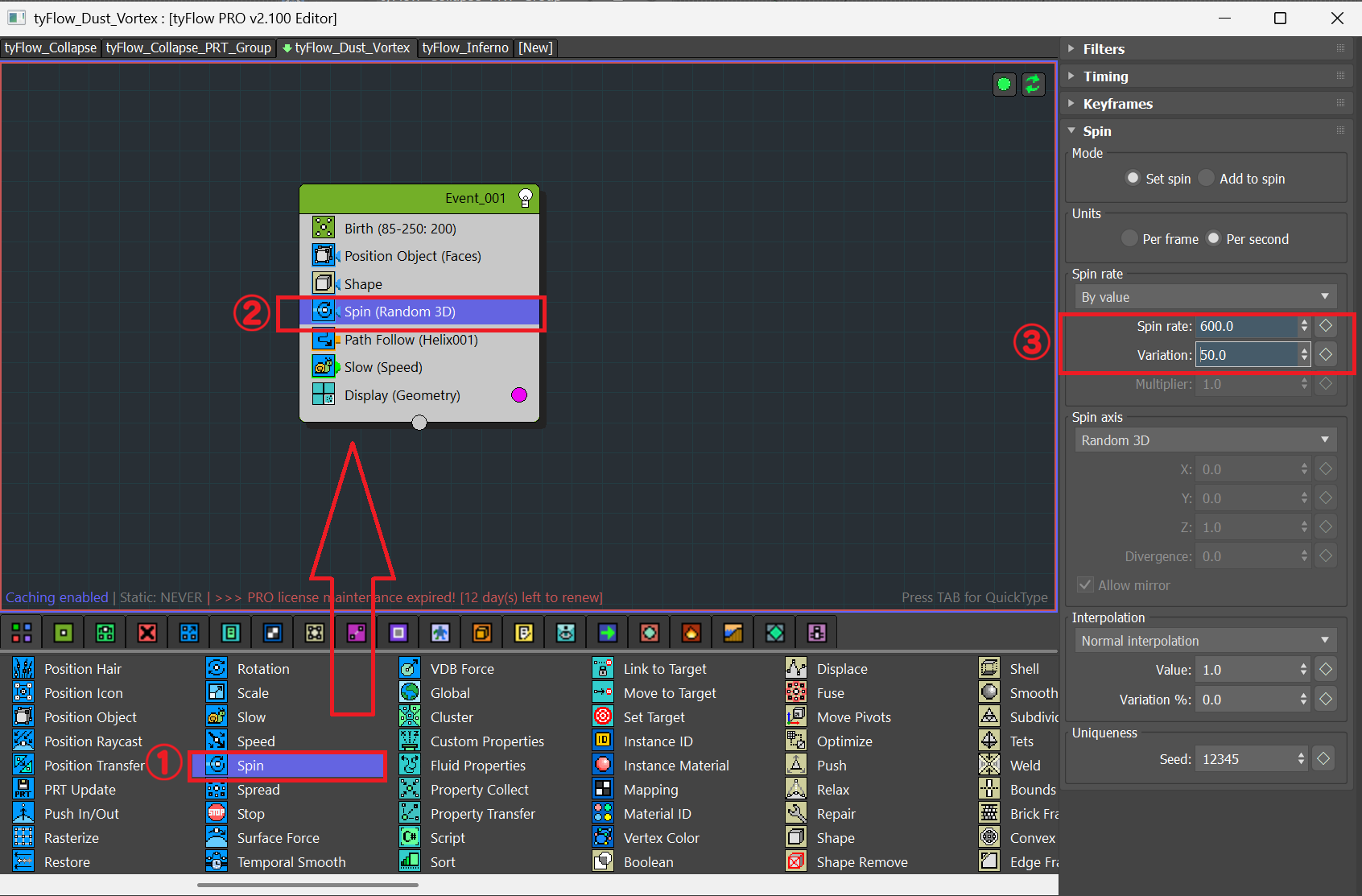

①Spinオペレーターを選択します

②Event001のShapeオペレーターの下にドラッグ＆ドロップします

③Spinロールアウト内、Spin rateを600.0に変更しVariationを50.0に変更します

以上で炎のトルネードに合わせて塵が渦を巻きながら上昇していくセットアップが出来ました。

一度tyPreviewで確認してみましょう！

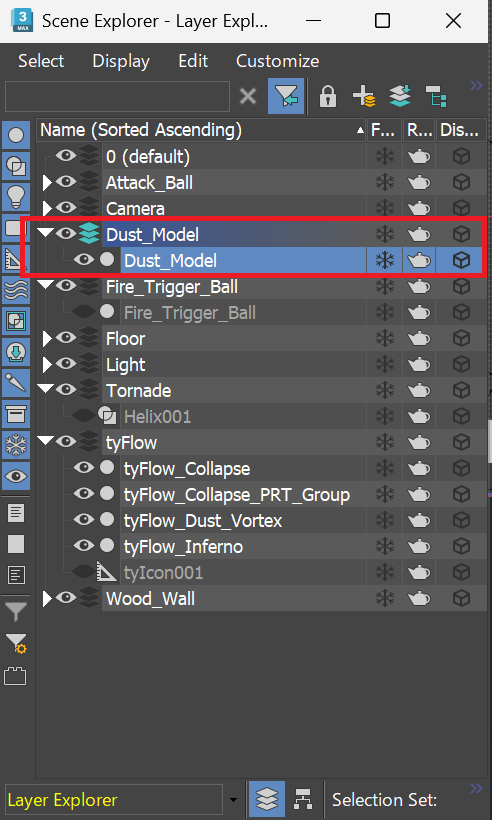

作成したPlane001をDust_Modelにリネームし、Dust_Modelレイヤーに格納しました。

tyPreviewを書き出しておきます。

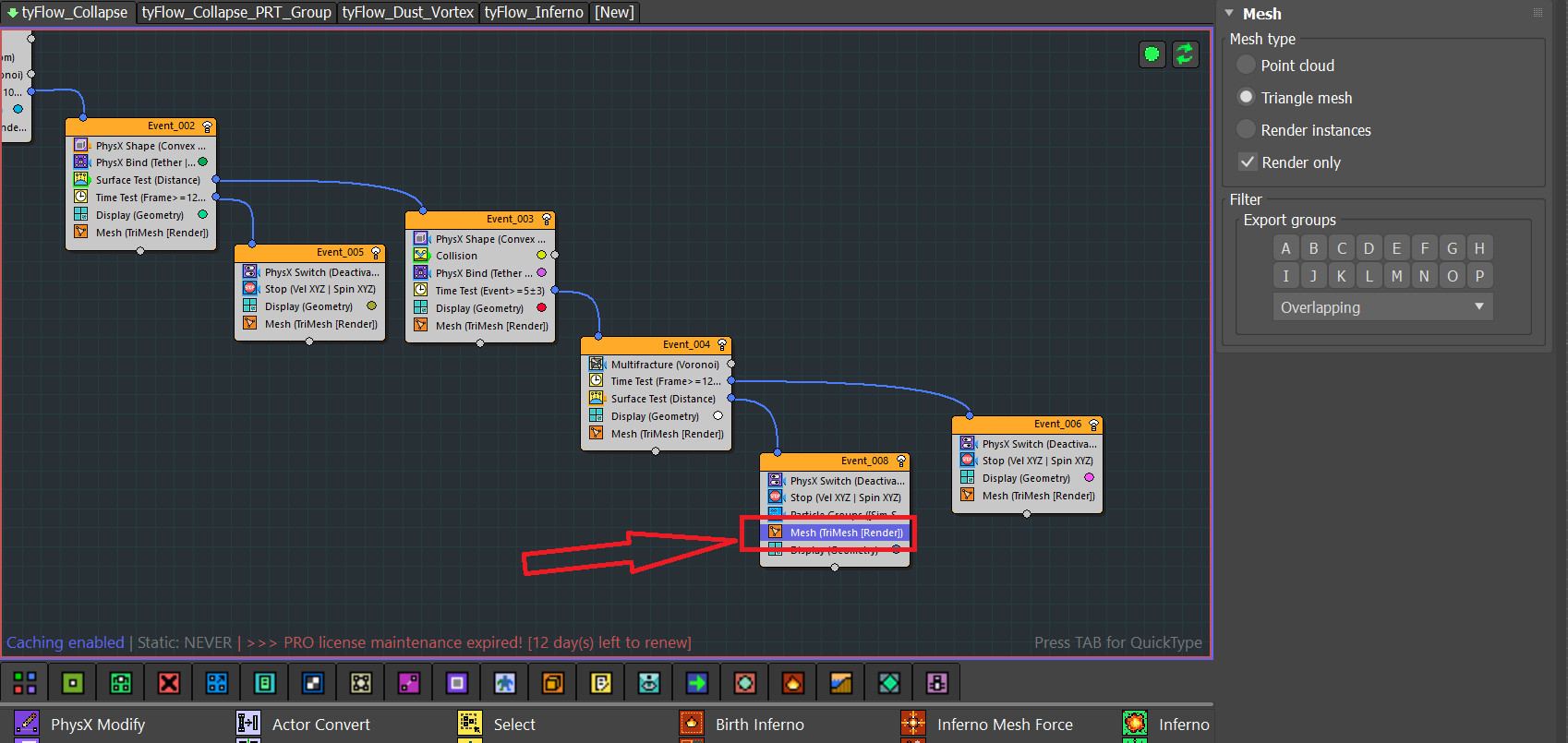

シーン内のtyFlow(tyFlow_Collapse)のEvent007を今回作成したのでMeshオペレーターを追加します。

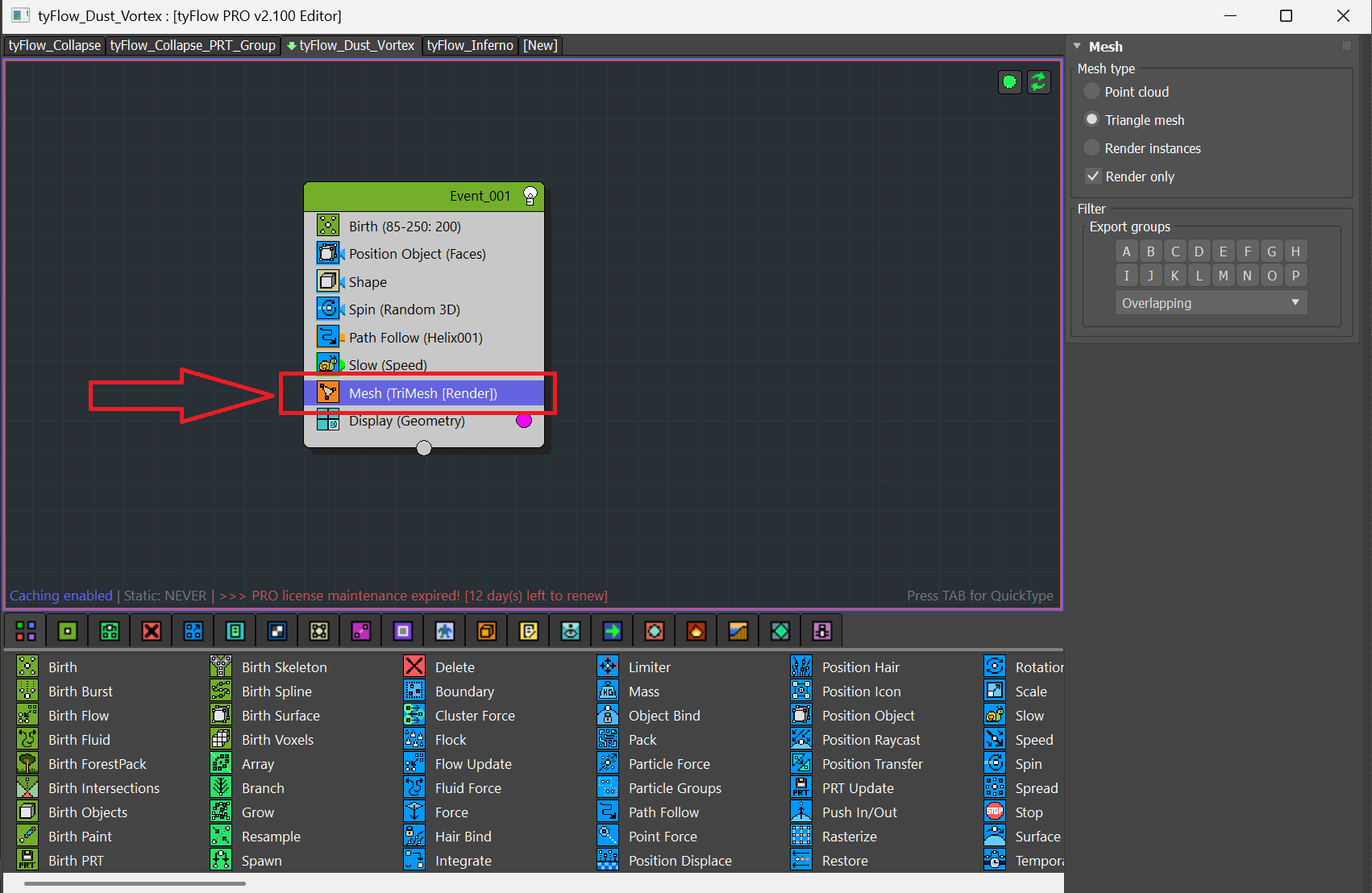

tyFlow(tyFlow_Dust_Vortex)も今回作成したのでMeshオペレーターを追加しておきます。

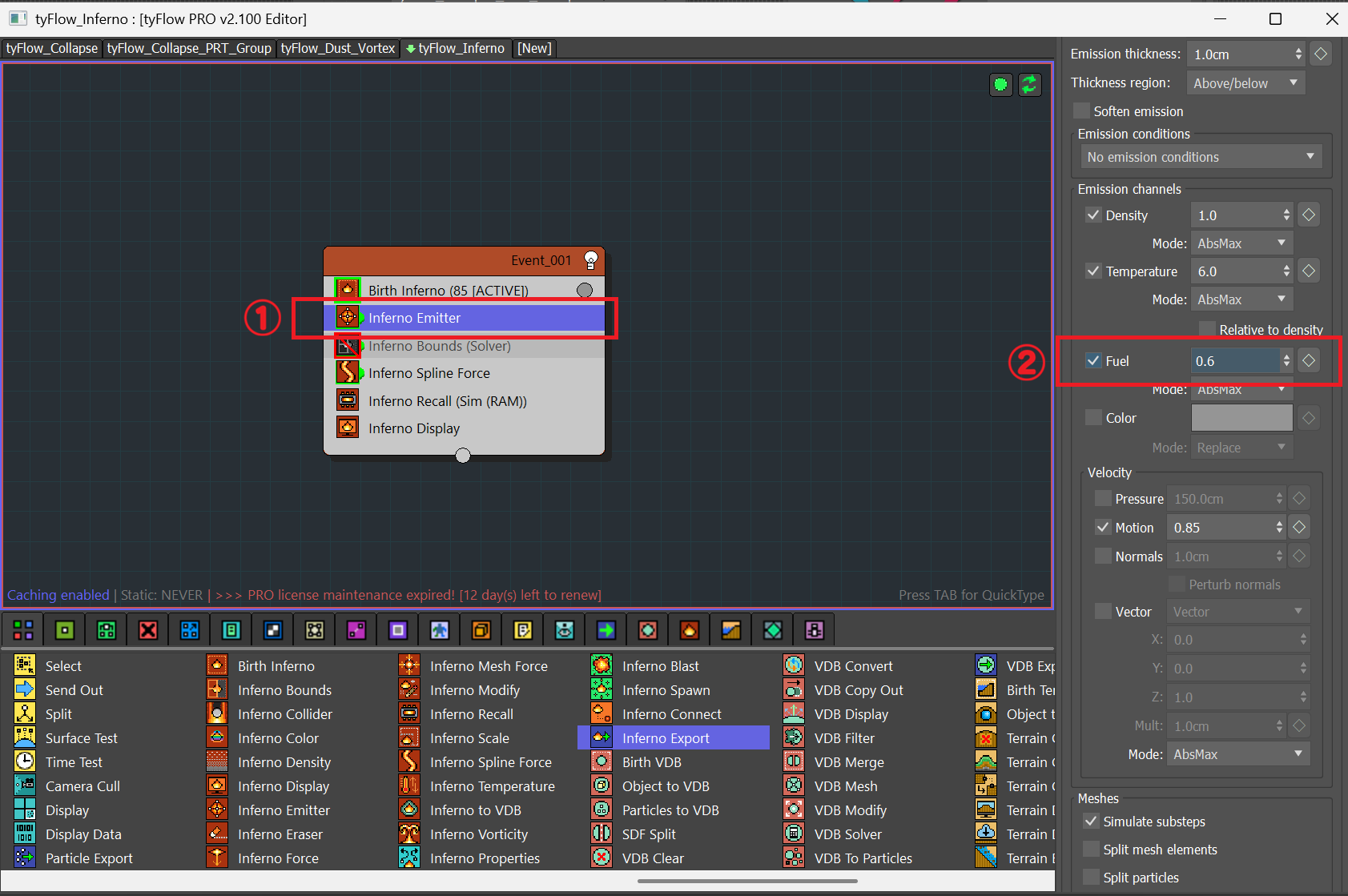

①Inferno Emitterオペレーターを選択します

②Fuelにチェックを入れて、数値を0.6に変更します

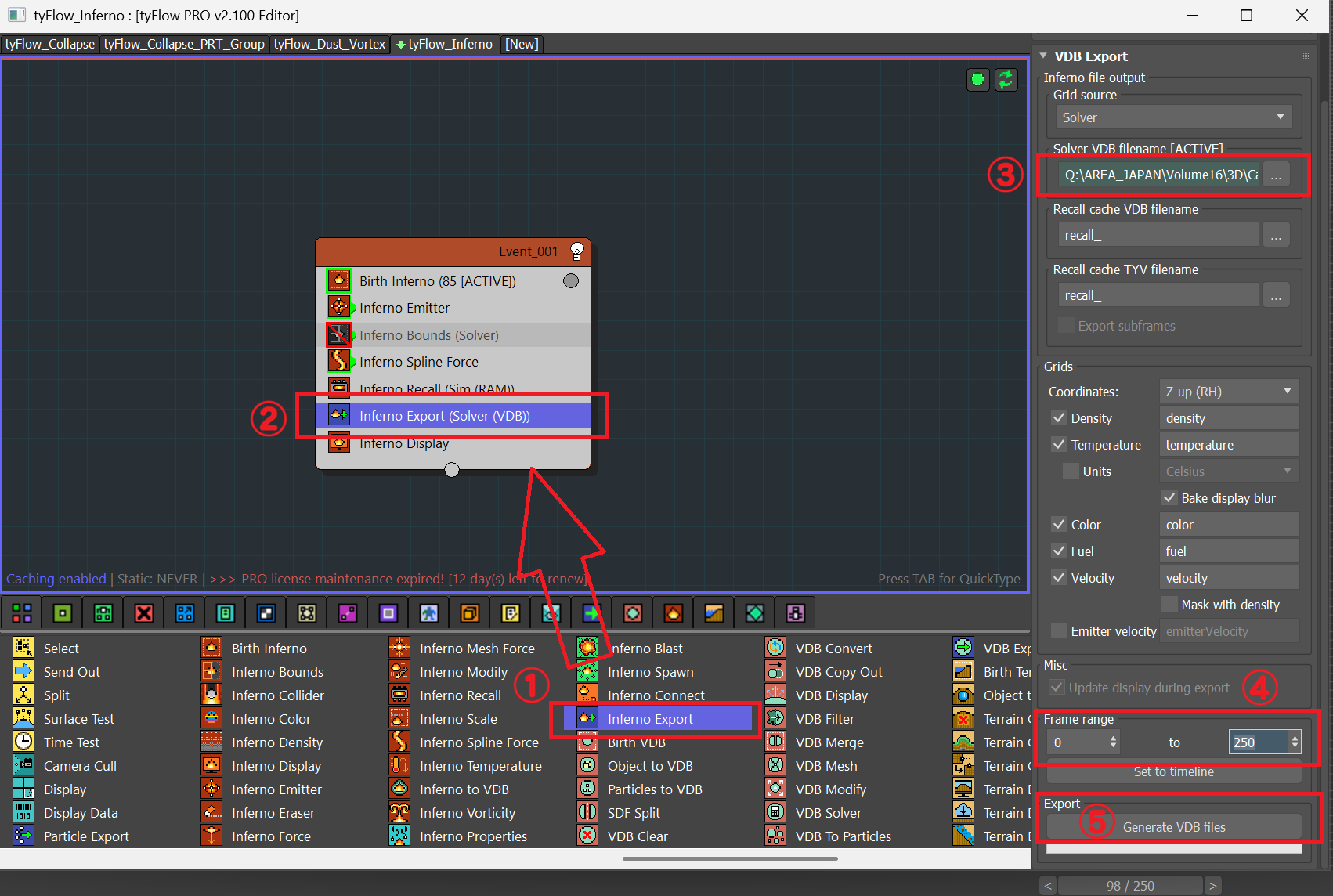

①Inferno Exportを選択します

②Event001のInferno Recallオペレーターの下にドラッグ＆ドロップします

③Solver VDB filenameと出力パスを設定します

④Frame Rangeを0 to 250に設定します

⑤Generate VDB filesをクリックして書き出します

Complete画面が出たら書き出し完了です！

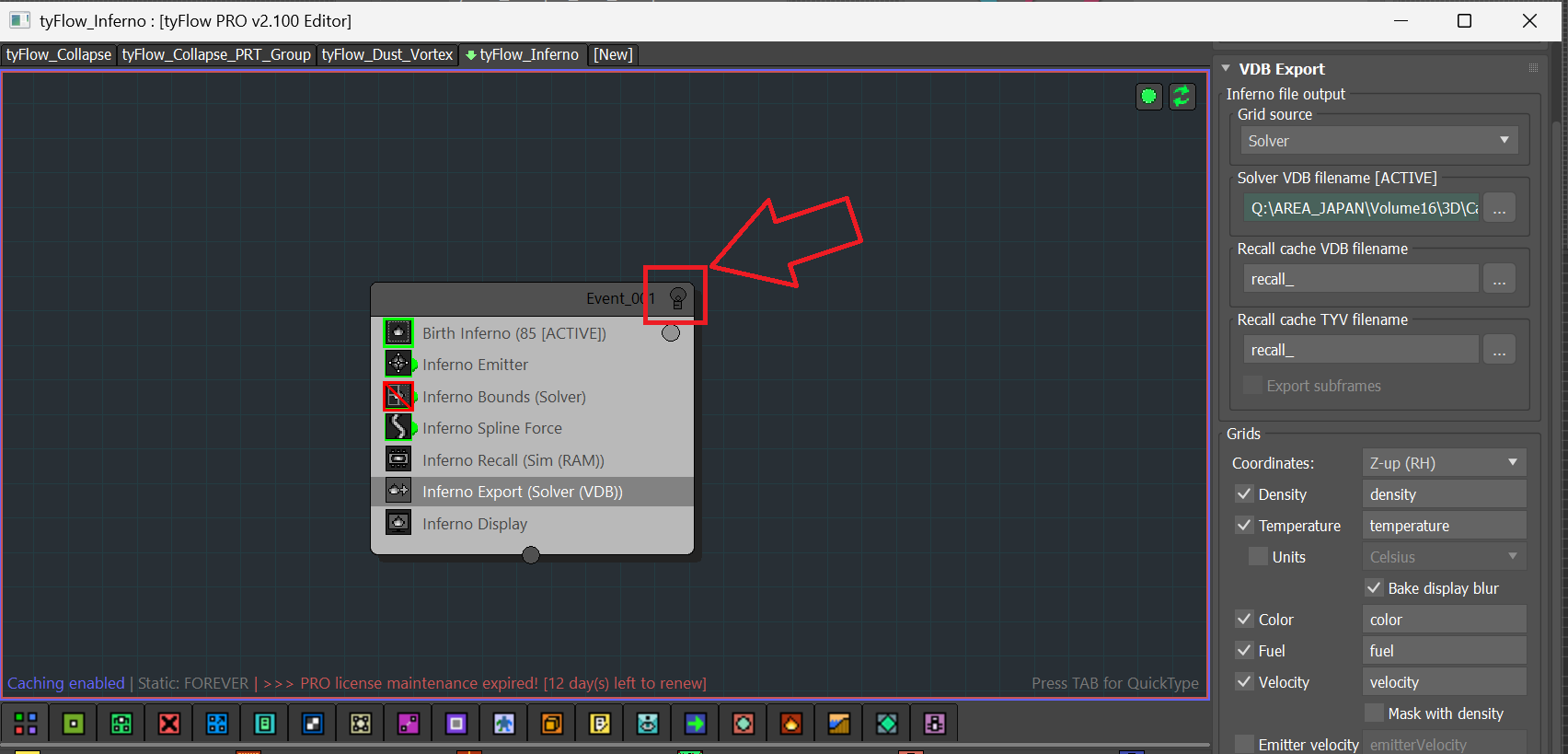

tyFlow_Inferno内のEvent001をオフにします。

書き出したVDBの読み込み方法やレンダリング設定は、第14回のコラム内のStep05をお読み頂ければと思います。

最後にレンダリングした動画をご覧くださいませ。
