概ね前編にて地形生成の作り方はtyFlowのオペレーターにより、様々なアプローチで狙いの地形が表現出来ることをお伝え出来たかと思います。

それらを踏まえて、冒頭の動画のような地形を作成していきましょう！

地形生成をする前に、重要なポイントがいくつかあります。

キャラクターを広い背景に配置したい場合、キャラクターはUnit set upをcm(センチメートル)で作成している事が多くあると思います。

とはいえ、背景制作はUnit Scaleを大きく設定した方がセットアップしやすい為、初期のセットアップでアプローチが大きく異なります。

今回使用するプラグインの特性を見てみましょう。

・tyFlow Terrain
　デフォルト設定の山並みとディテールにおいてはSystem Unit Setup がkm(キロメートル)推奨っぽい

・キャラクターのアセット
　cm(センチメートル)が多く見受けられる

・建物のアセット
　cm(センチメートル),m(メートル)が多く見受けられる

・Forest Pack Pro
　cm(センチメートル)
　km(キロメートル),m(メートル)をシステム単位設定にしていた場合、Forest Pack Proを配置する際にForest Pack Proのリスケールアラートが出る

このようにプラグイン、各アセットを配置する際の設計を考えなくてはなりません。

今回は最初にcm(センチメートル)でセットアップして、箱庭のような感覚で見え方重視で進めます。

最後はtyFlow側推奨と見られるkm(キロメートル)設定で作成していきます。

システムユニット設定は各プロダクションや個人的な見解やルールの下でご理解頂ければ幸いです。

先述通りUnitsetupをcm(センチメートル)で進めていきます。

シーンにtyFlowを配置します。

tyFlow Editor内にBirth Terrainを配置します。

Birth TerrainのSetup UIのResolutionを変更します。

Default値は1024ですが、2048に変更します。

Terrain ScaleのDefault値が250.0cmになっております。

Terrain Scaleを25000.0cm(250Meter)に設定します。

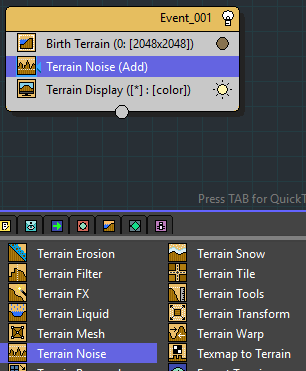

Terrain Noiseオペレーターを追加します。

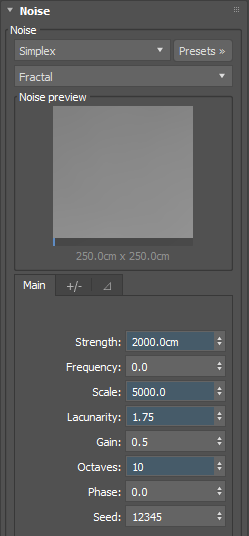

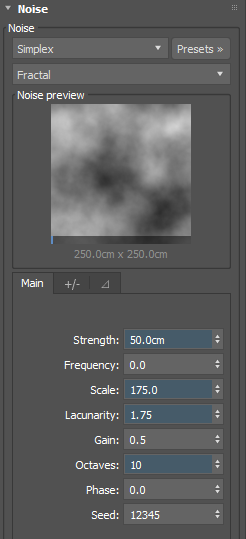

Terrain NoiseのDefault値は画像のような設定になっております。

Strengthを2000.0cm
Scaleを5000.0
こちらに変更しております。

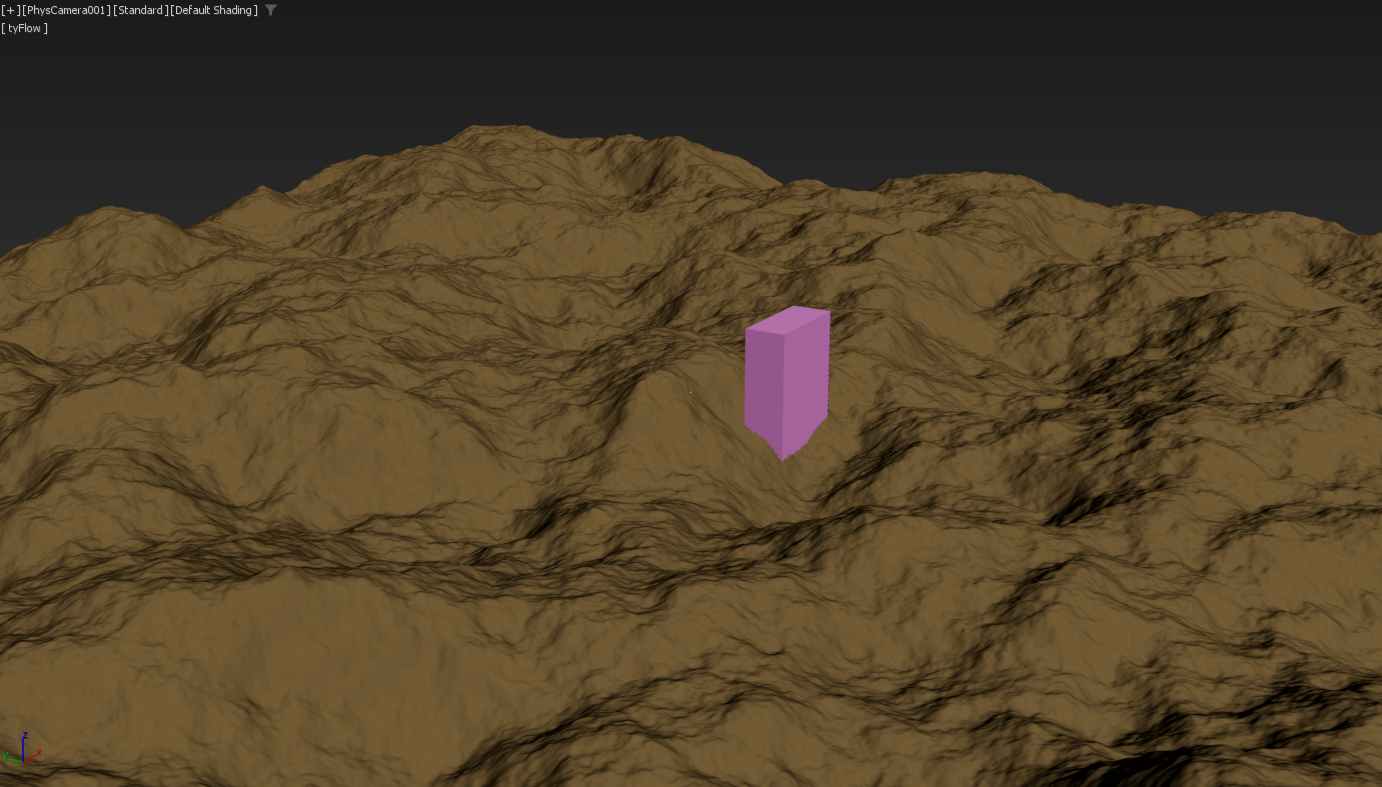

ビューポート上はこのようになっております。

25000.0cm(250m)四方の地形が生成され、Terrain NoiseのStrength2000.0cmにより、おおよそ標高2000.0cm(20m)の山並みが表現されております。
※ピンク色のボックスは高さ2000.0cm(20m)のボックスです。

Terrain Erosionオペレーターを追加します。

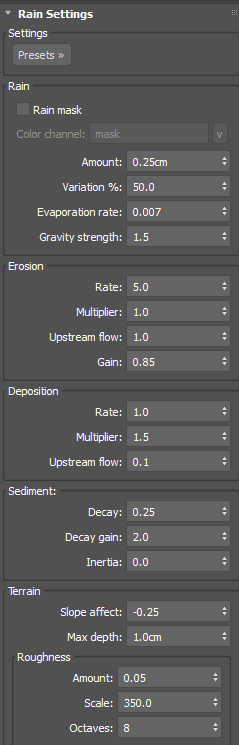

Terrain ErosionのDefault値はこのようになっております。

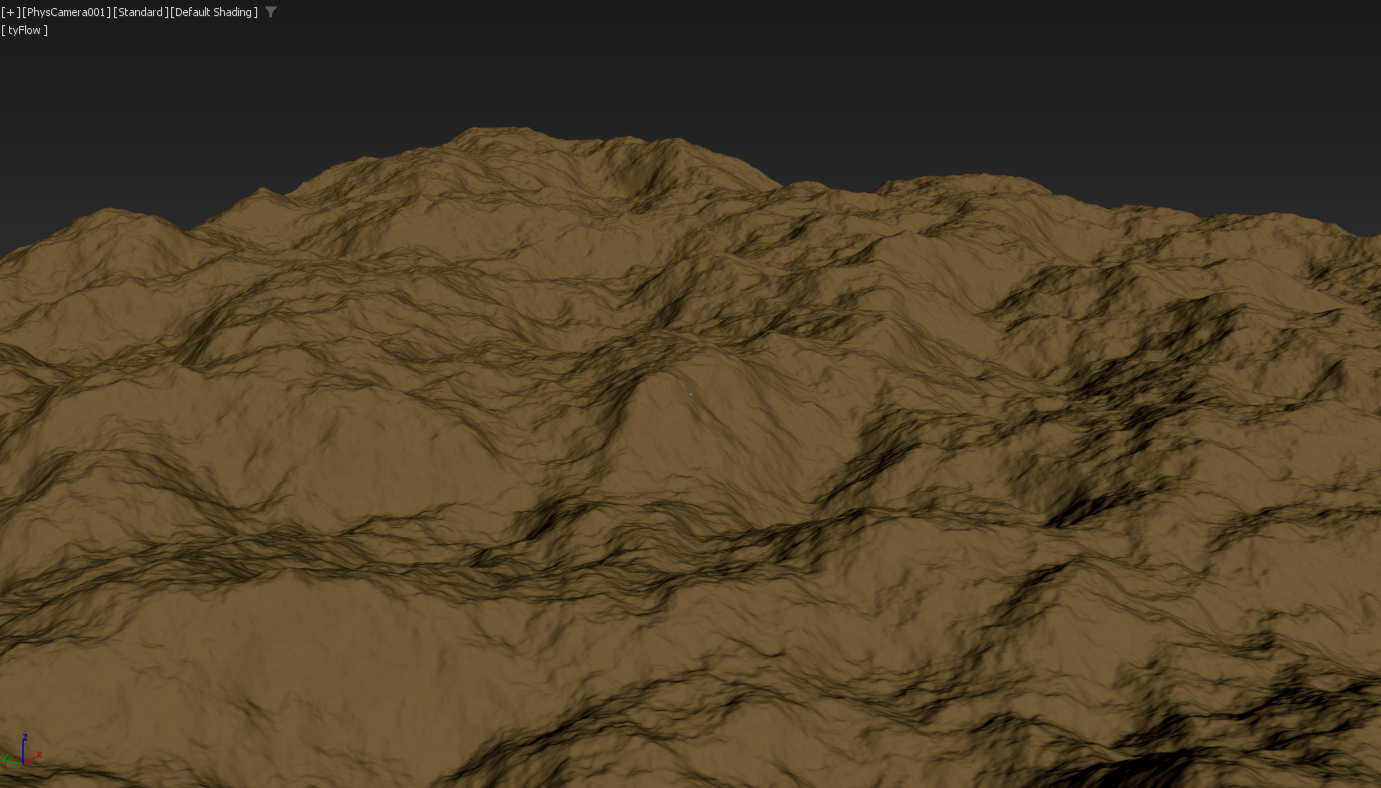

Erosionを追加した状態ですが、前編のような雨の侵食効果がみられません。
これは、tyFlow Terrainのデフォルト設定と、先述しているcm(センチメートル)設定によってデフォルト設定が効果的に出ていない為となります。

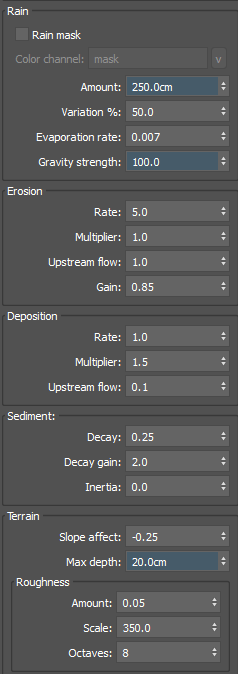

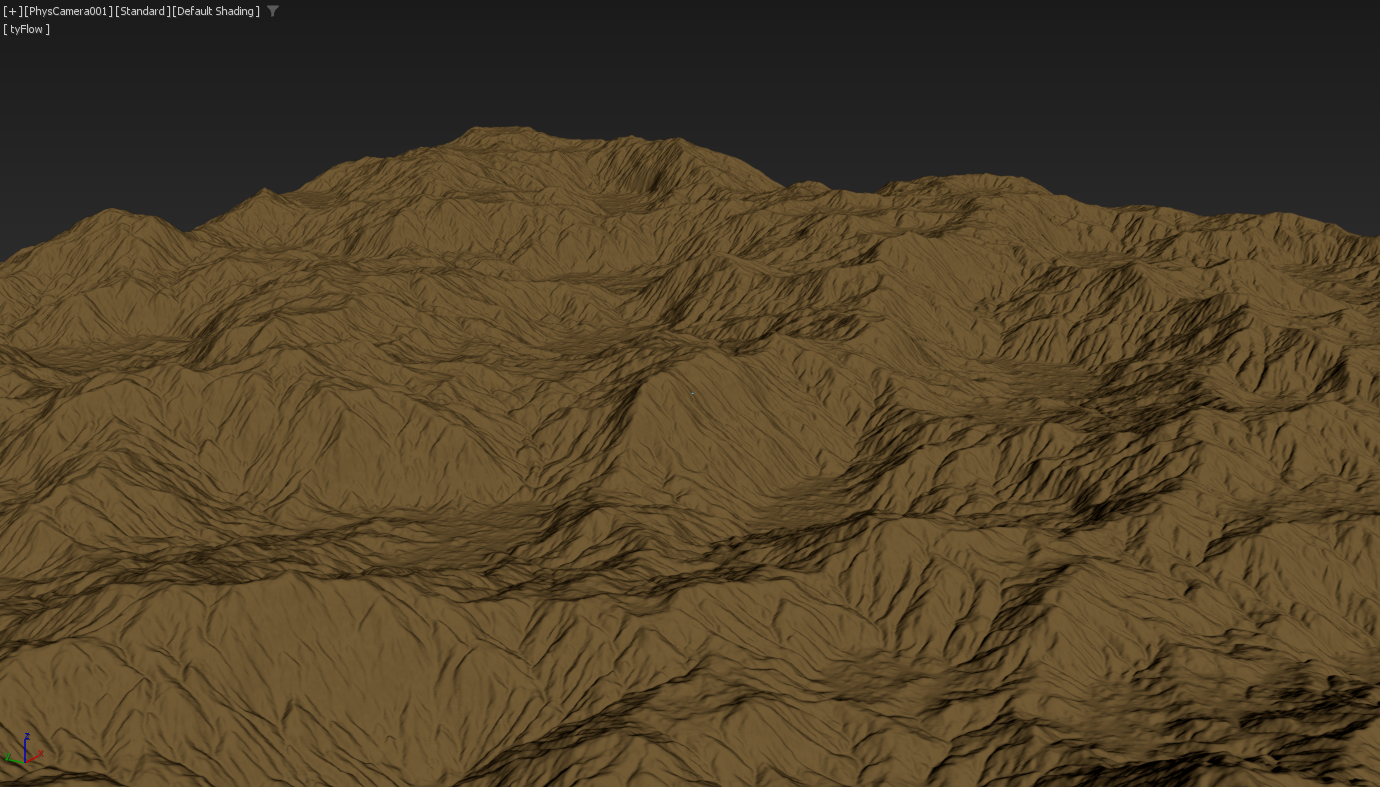

サイズに関わるAmountやGravity、Max depthなどを各々数値変更しております。

侵食らしさが出ました。
このように、キャラクターや背景アセット、Forest Pack Proなどのシステム設定cm(センチメートル)に合わせた形でtyFlow Terrainを作成する場合は、Default設定から大きく逸脱して背景を表現していくことになります。

メモ

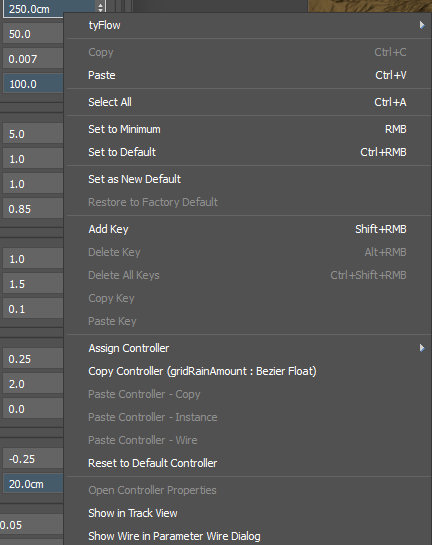

各数値を調整し初期設定がわからなくなった場合は、画像のように数値のボックスを右クリック→ポップアップウィンドウからSet to Defaultを選択すると初期の設定数値に戻す事が出来ます。

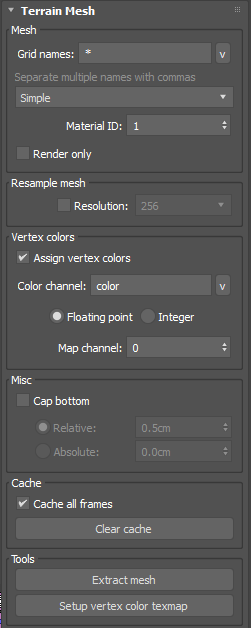

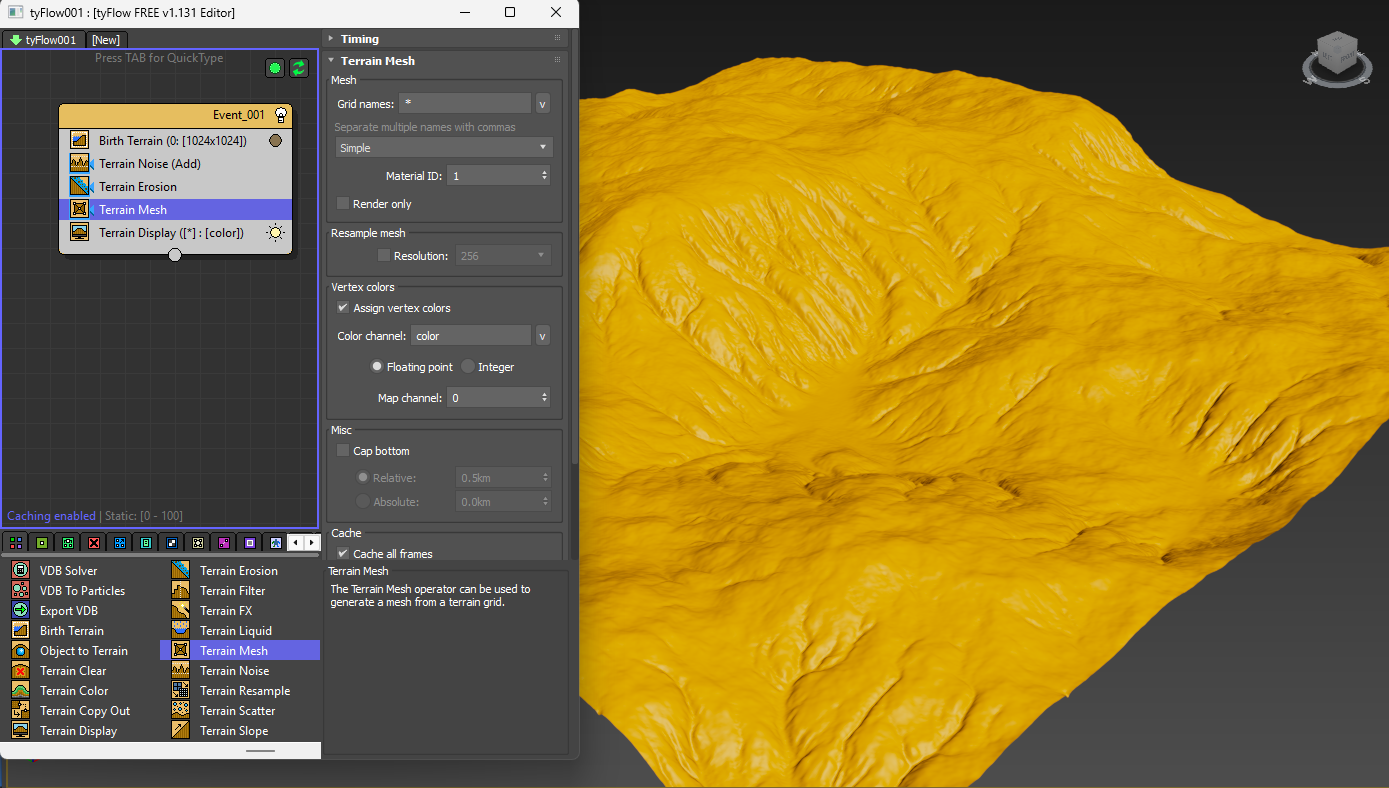

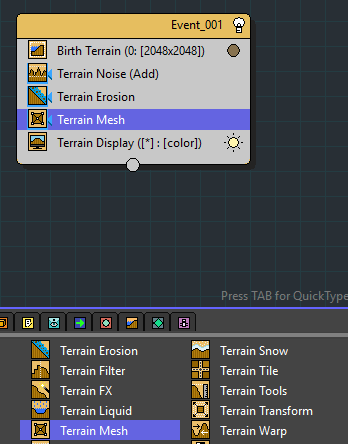

Terrain Meshオペレーターを追加します。

tyFlow Meshオペレーターを追加すると、CGシーン内にメッシュとして認識する事が出来ます。
Render onlyにチェックを入れると、レンダリングのみメッシュとして取り扱われ、CG内のメッシュとして認識する事が出来ないのでご注意ください。

Forest Packのアイコンをクリックします。

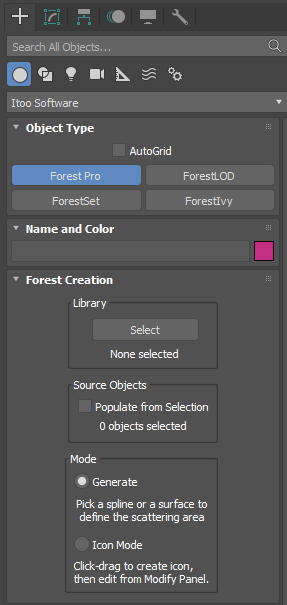

作成パネルにForest Packの作成UIが表示されます。
LibraryのSelectをクリックしてください。

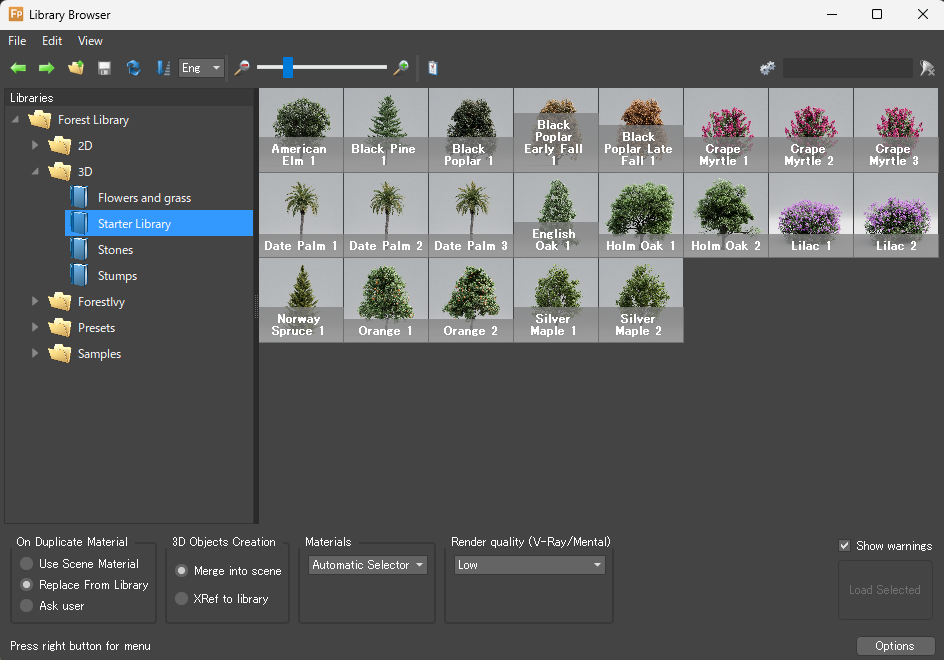

Library Browserが表示されます。
左のフォルダエクスプローラーの3Dを開いてStarter Libraryを選択すると右に植樹する樹木のアセットが表示されます。

Library Browserの下部にMaterialのスロットがあるので、ここからV-Rayを選択します。

今回は遠景に使用するのでLowを選びます。

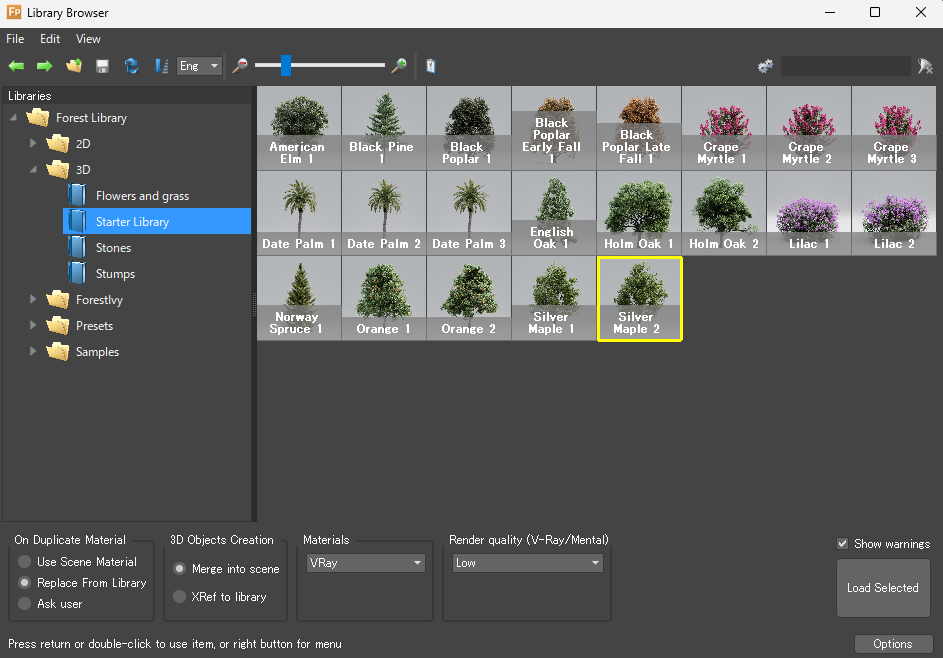

この状態にして樹木から１つ選びます。
今回は「Silver Maple 2」を選択しました。
選択すると右下部に「Load Selected」ボタンが押下出来るようになるので、ボタンをクリックします。
押下すると画面上は変化が起きないのですが、この状態で植樹したいメッシュを選択します。
※冒頭のForest Packの紹介動画をご覧いただければお分かり頂けるかと思います。

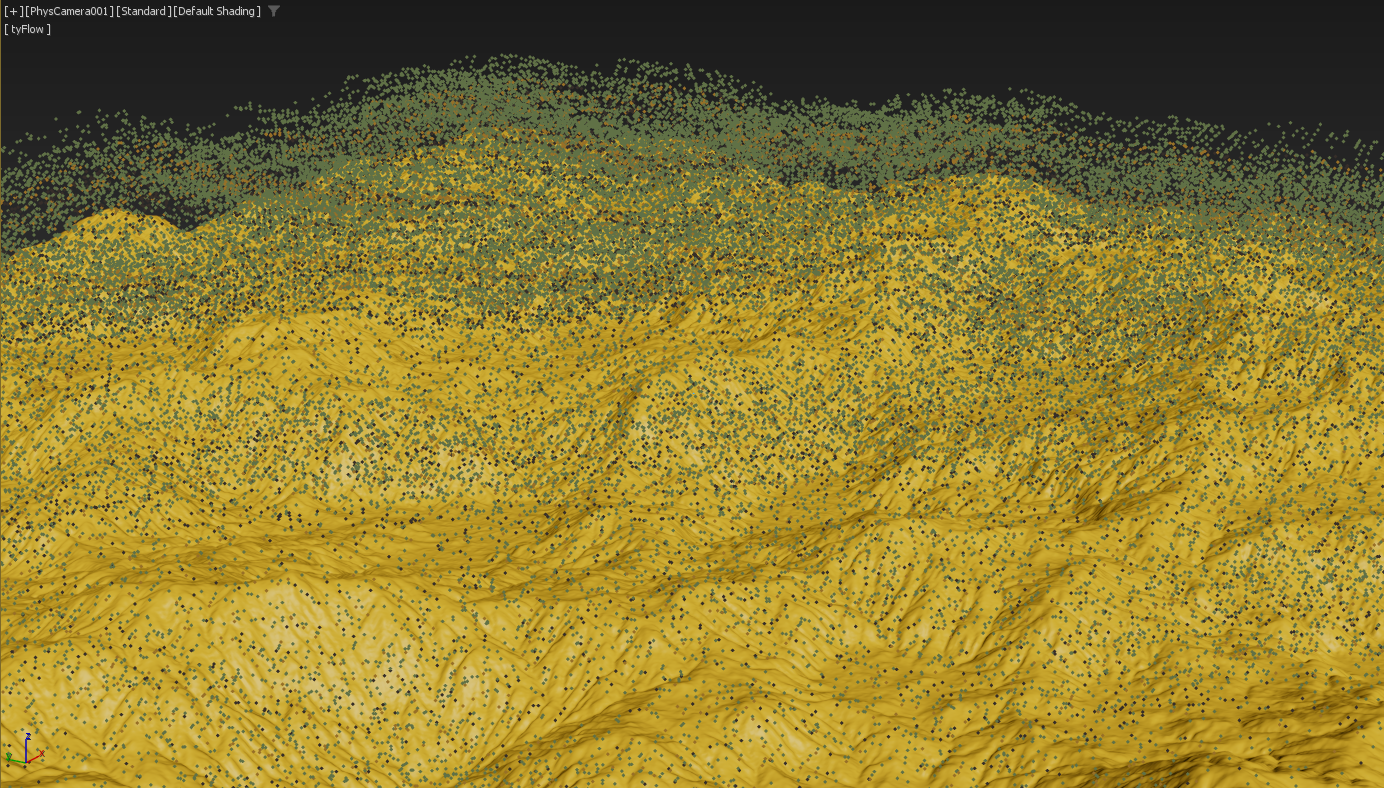

画面に変化が現れました！

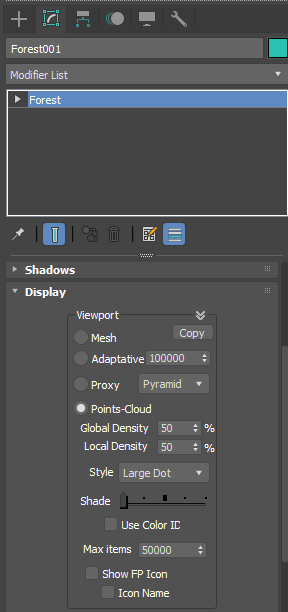

シーンに配置されたForest Packを選択し修正パネルに移動します。
Displayの項目がありますので、Viewportの欄からProxyを選びます。

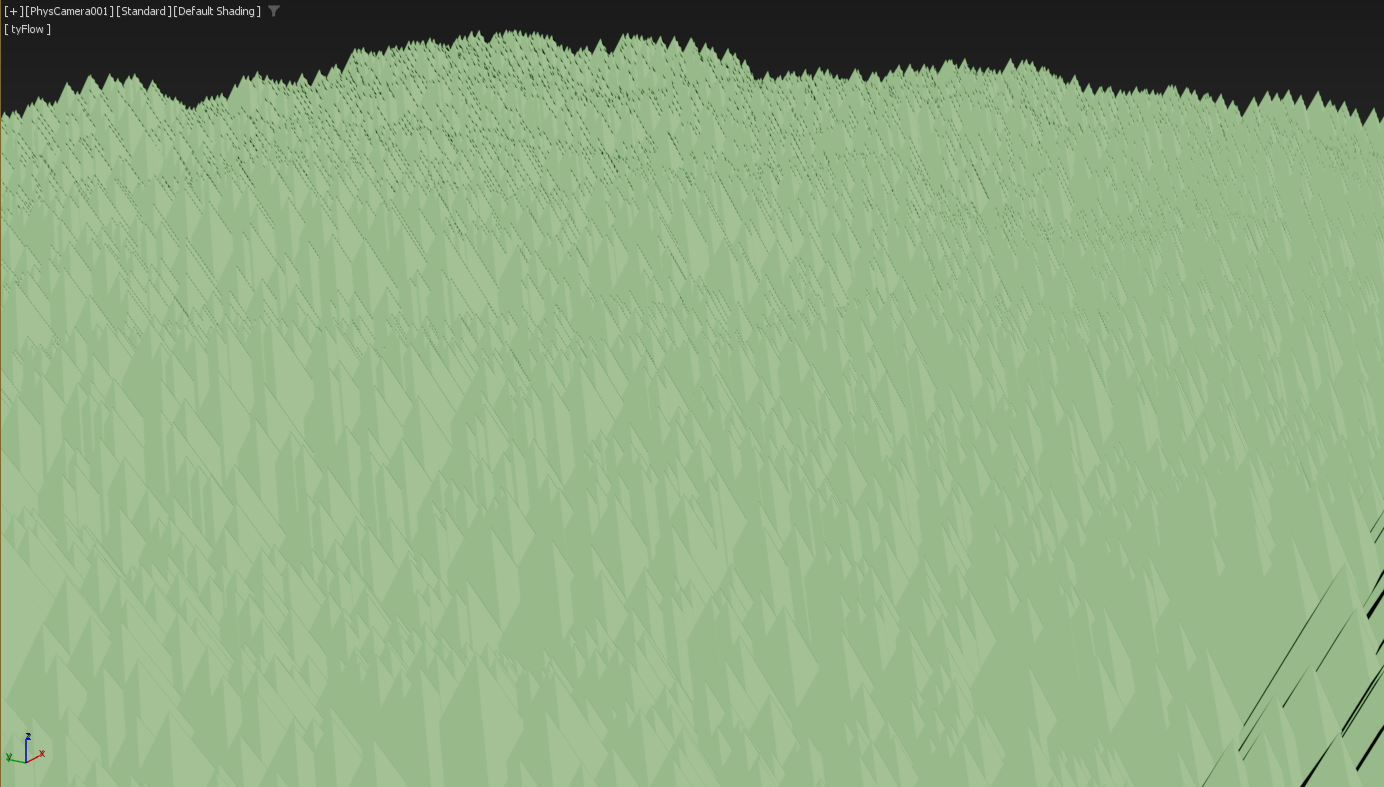

ビューポート上にピラミッド形状のProxyが配置されます。

Proxyのタイプも形状を選べますが今回は植樹しているので、木の形に近いPyramidのまま進めて参ります。

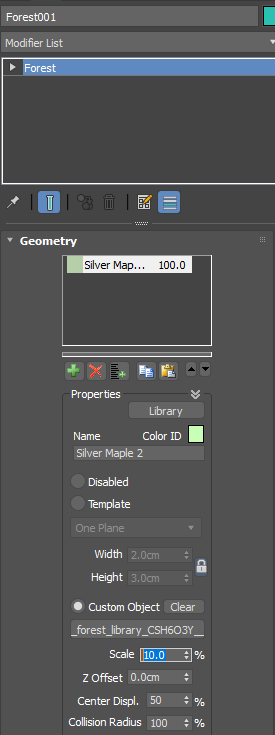

今回はcm(センチメートル)で設定し、標高20メートルの山並を作成しておりますので、箱庭感覚で樹木のサイズを1/10にしてみましょう。

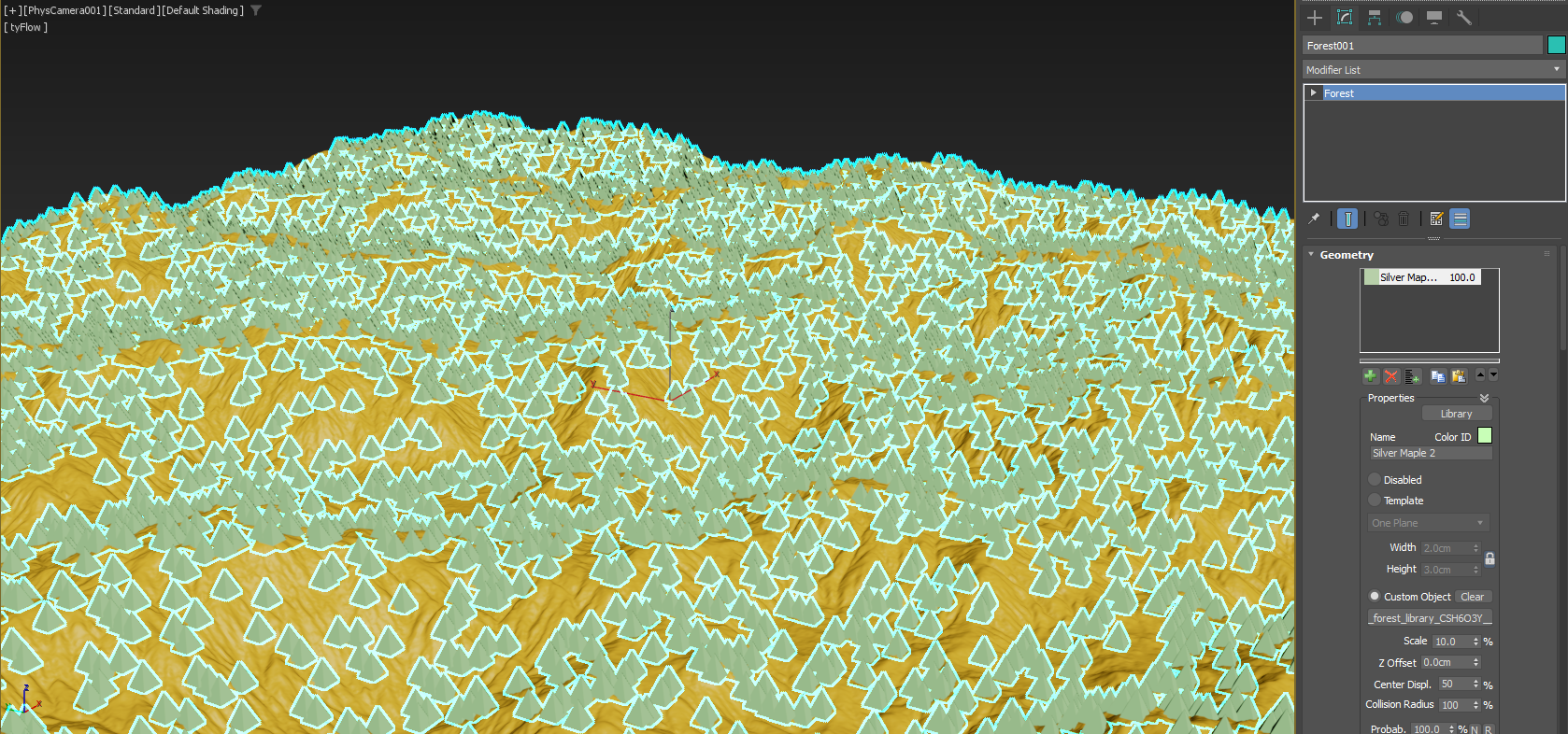

いい感じのサイズ感になってきたかと思います。

一度レンダリングしてみましょう。
V-Rayレンダラーに設定し、V-Ray SunLightを配置します。
Physical Cameraで露出を設定して、レンダリングしてみます。

レンダリングされましたが、森林の密度感までとは行かないようです。

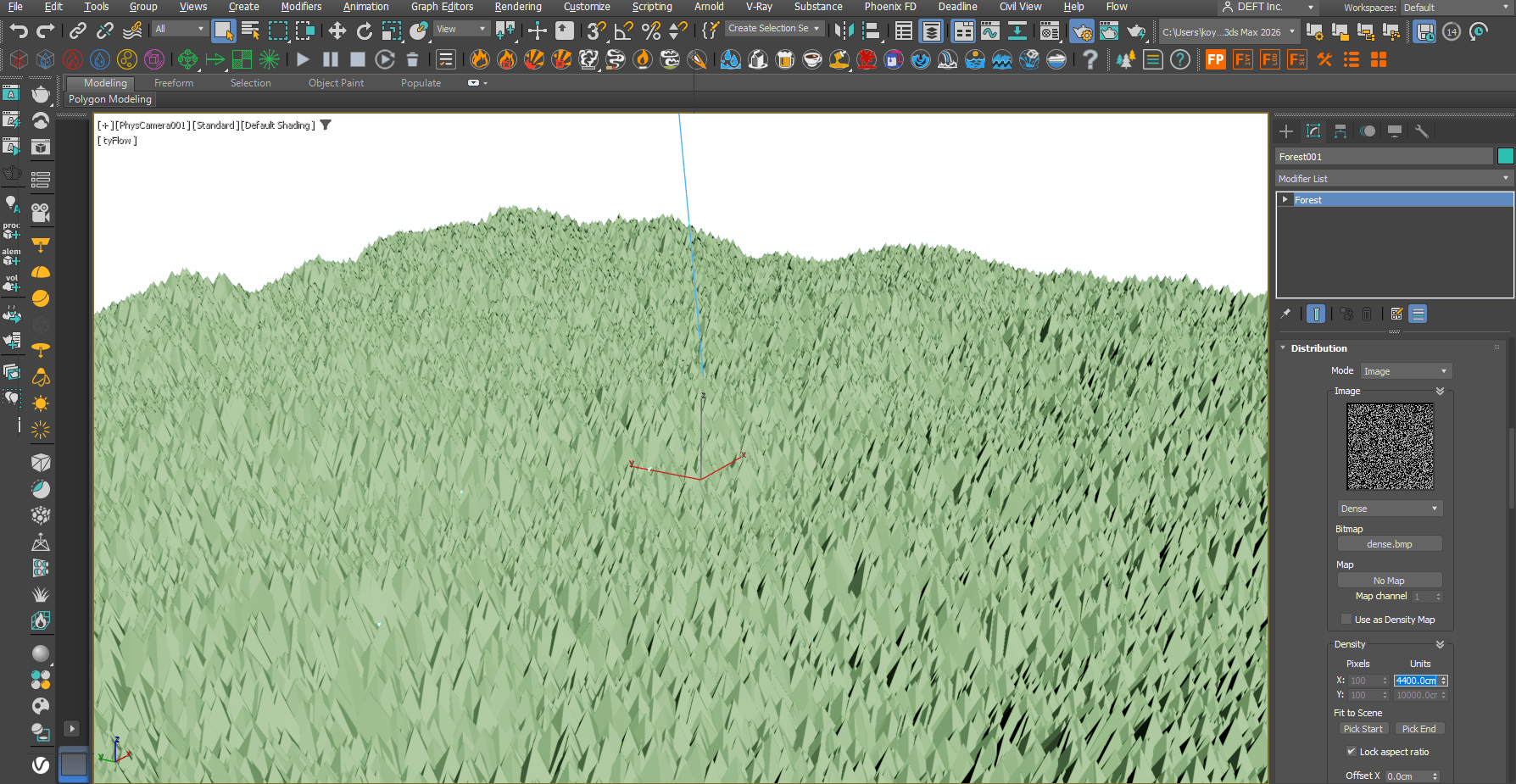

Forest PackのDensity(密度)を4400cmにしてみました。

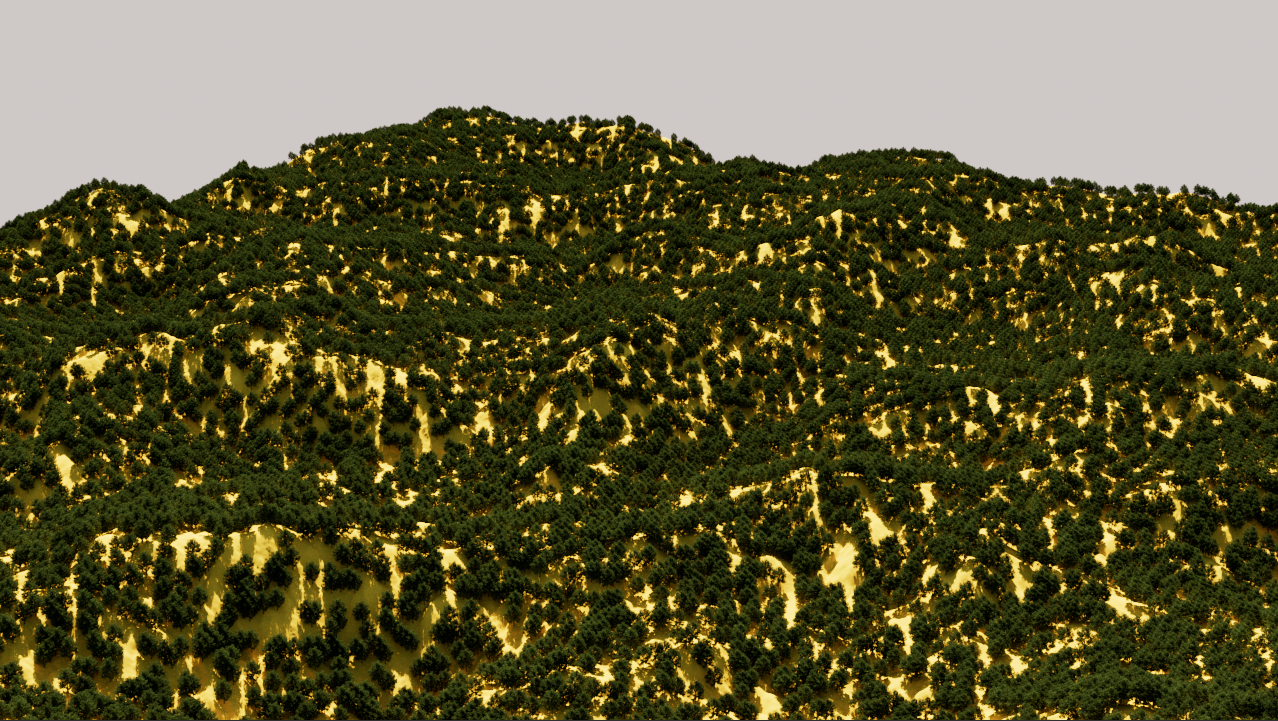

レンダリングするとこのような結果になりました。
木の密度が出て良い山並みが表現出来ました！

カメラポジションを下げてレンダリングしてみました。
木の近くに寄るとより立体感が増しますね！

今回は多々あるプロジェクトでcm(センチメートル)アセットが多い状況がある前提にて、システムユニットを合わせてセットアップ致しました。

アセットモデルも同様のcm(センチメートル)アセットを読み込み、次のような動画を作ってみました。

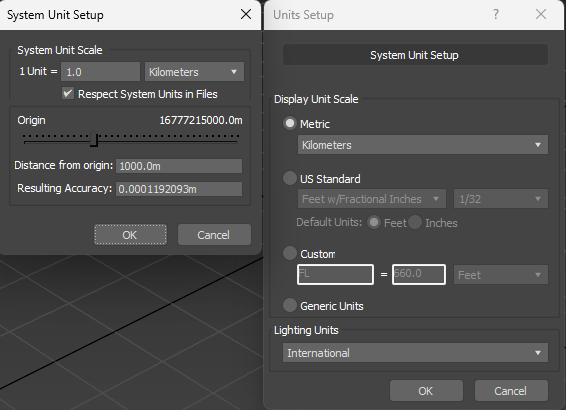

システムユニットをkm(キロメートル)に設定します。

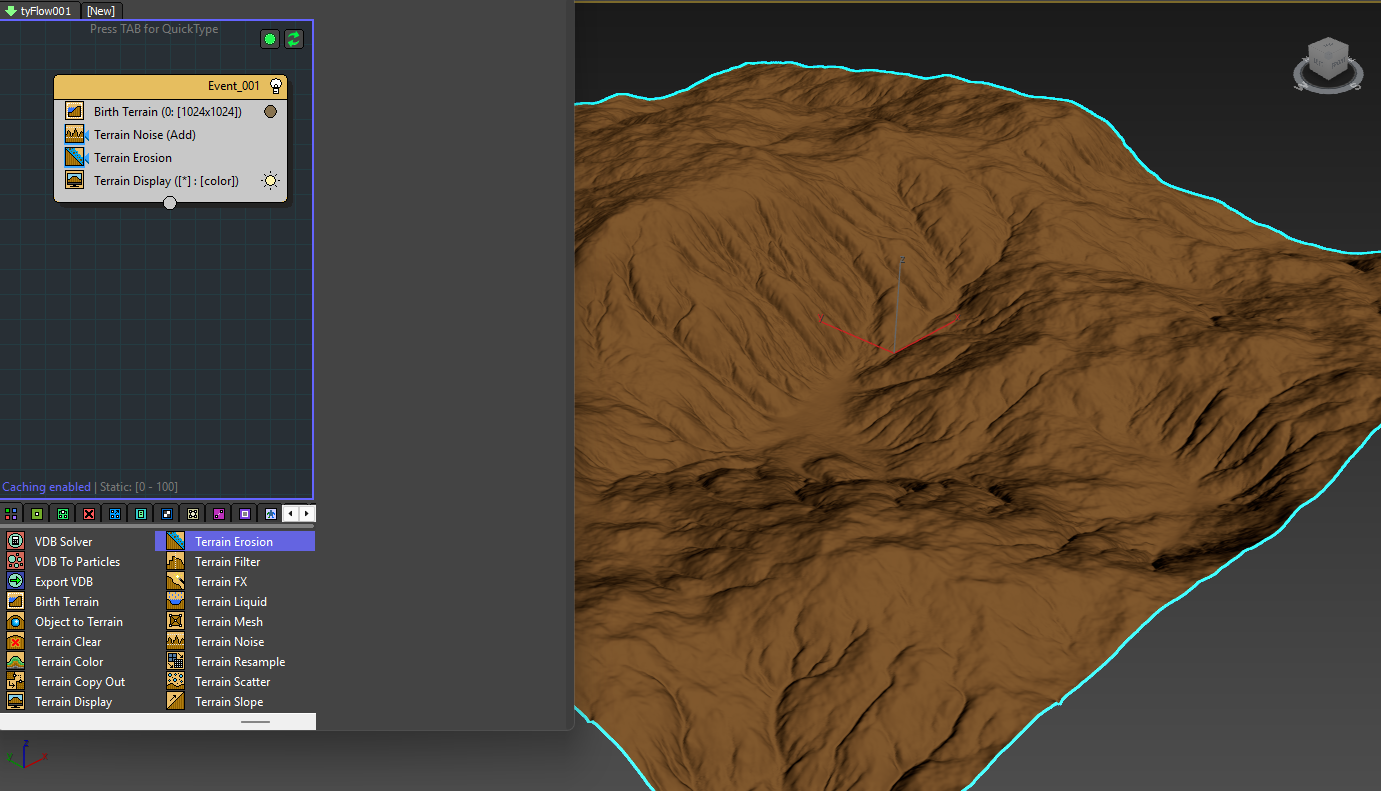

tyFlowをシーンに配置し、Birth Terrain→Terrain Noise→Terrain Erosionとオペレーターを入れてみてください。
※Terrain DisplayはBirth Terrainを入れた時点で同時にセットアップされます。

もういい感じですよね！
とはいえ、250km四方の山並みとしては標高が40kmぐらいありそうなので、cm(センチメートル)のようなチューニングは必要になってくるかもしれません。
※標高1,000mの山と仮定すると、4km四方の地形であればちょうど良さそうな気もします。

しっかりリアルに作り込みたい方はデフォルト値から各背景や各アセットによってcm(センチメートル)の時のようにチューニングしてみてください。

Terrain Meshオペレーターを追加します。

Forest Packを配置します。
基本的にはcm(センチメートル)の時と同じですが、再掲させて頂きます。

Forest Packのアイコンをクリックします。

作成パネルにForest Packの作成UIが表示されます。
LibraryのSelectをクリックしてください。

Library Browserが表示されます。
3DからStarter Libraryを選択すると右に植樹する樹木のアセットが表示されます。

Library Browserの下部にMaterialのスロットがあるので、ここからV-Rayを選択します。

今回は遠景に使用するのでLowを選びます。

この状態にして樹木から１つ選びます。
今回は「Silver Maple 2」を選択します。

選択すると右下部に「Load Selected」ボタンが押下出来るようになるので、ボタンをクリックします。

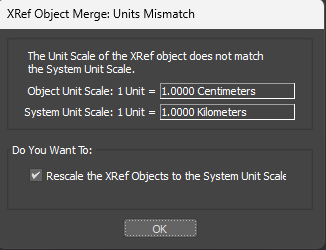

ここでcm(センチメートル)のフローと異なりXRefオブジェクトとシステムユニットのミスマッチエラーが表示されます。
Rescaleを施さなかった場合、ビューポート上に木が表示されなくなる事がある為、Rescaleにチェックを入れてOKを押します。
アラートウィンドウが閉じてビューポートに戻りますので、ビューポート上でtyFlowの地形メッシュをクリックします。

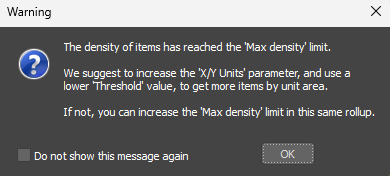

次に密度の警告が表示されます。
やはり広大な土地との兼ね合いと各プラグインのデフォルト値のギャップを感じますね...。

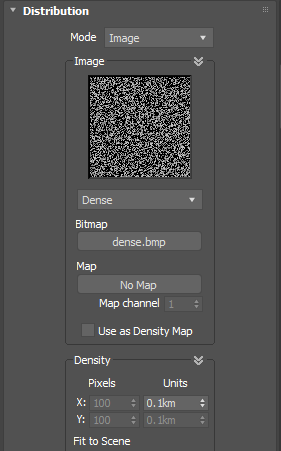

Density(密度)のデフォルト設定です。

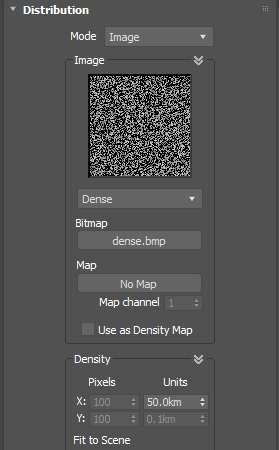

Density(密度)の数値を50kmに変更します。

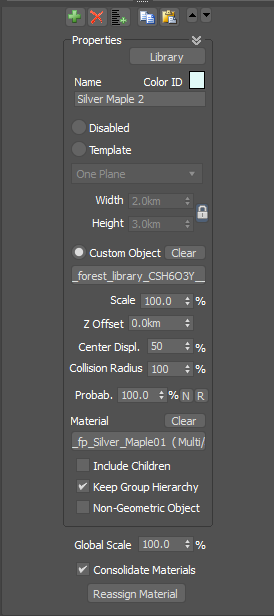

Forest PackのProperties内のobject ScaleやGlobal Scaleデフォルト値はこの数値です。

ObjectのScaleを500%

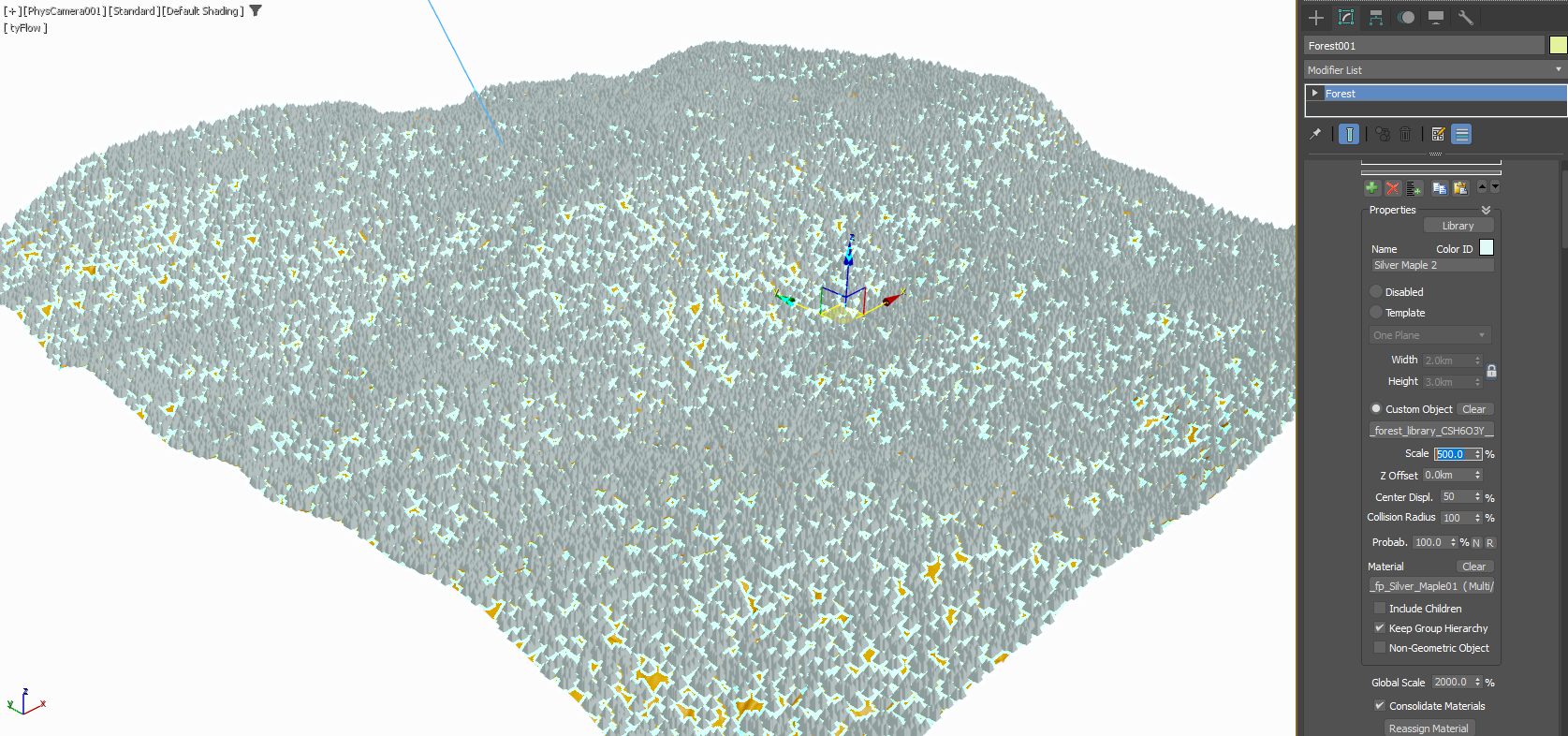

Global Scaleを2000%にしてみました。
ようやく木が敷き詰められ視覚的にも視認する事が出来ました。

このようなチューニングを経てエディットしていくのは困難に感じます。

Density(密度)を微調整し50kmから43.0kmにします。

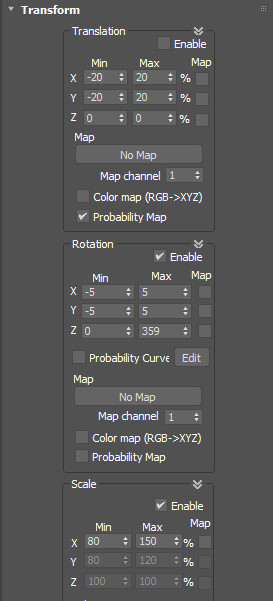

TransformのRotation、ScaleのEnableにチェックを入れ、ScaleのMaxには150%を入れました。

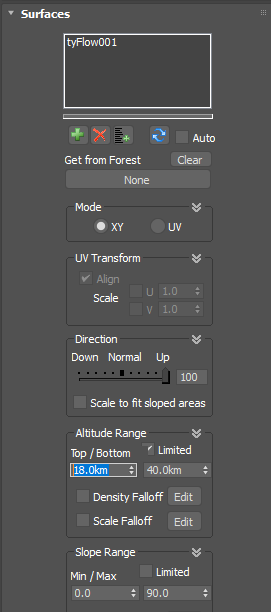

Surface欄のAltitude Range(高度範囲)のTop/Bottom Limitedにチェックを入れます。
左側(Bottom)に18km、右側(Top)に40kmと入力します。

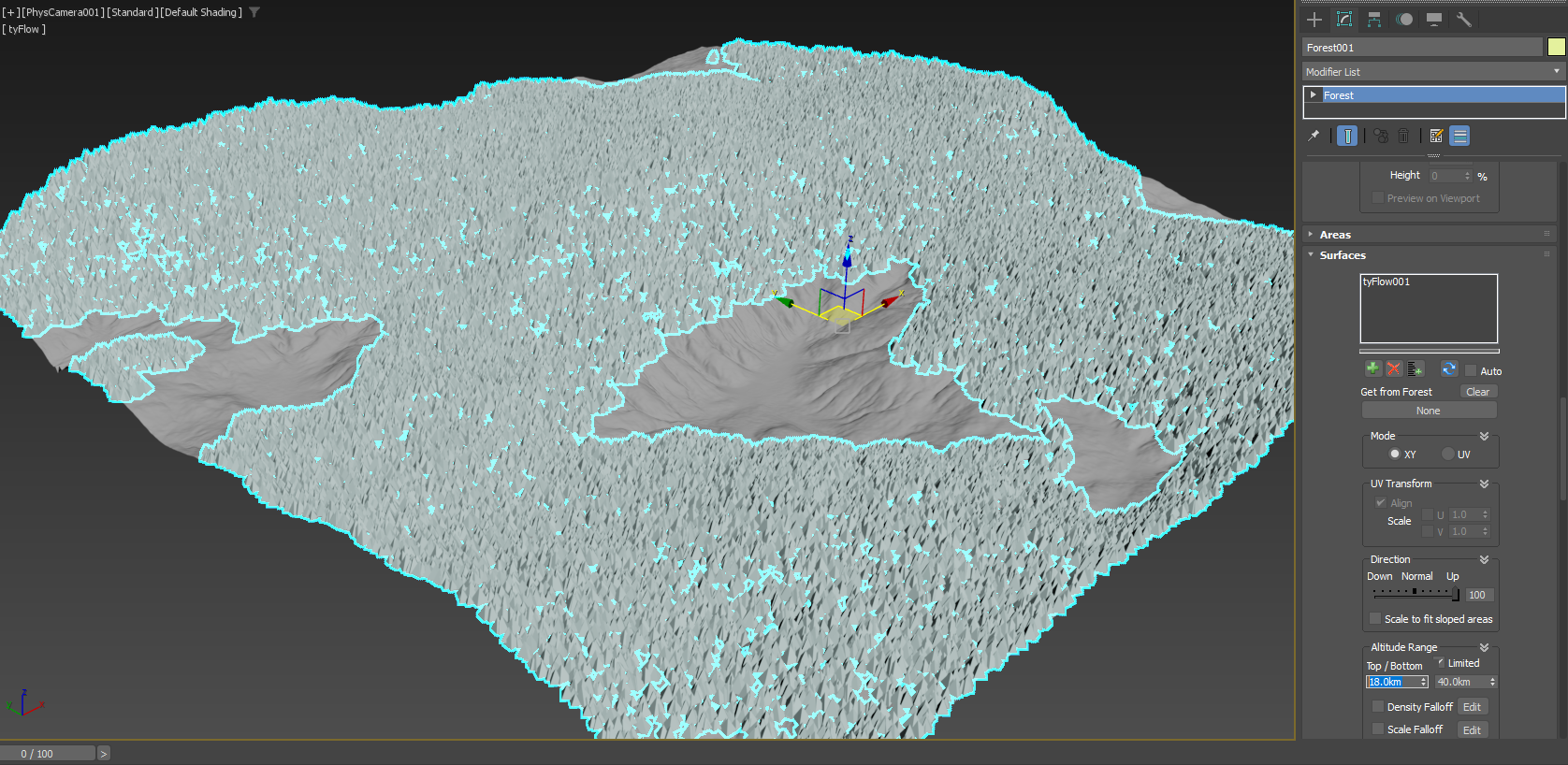

窪みの部分の植樹が無くなりました。
Surfaceは形状に伴った様々な条件付けにより、植樹する範囲をコントロールする事が出来ます。

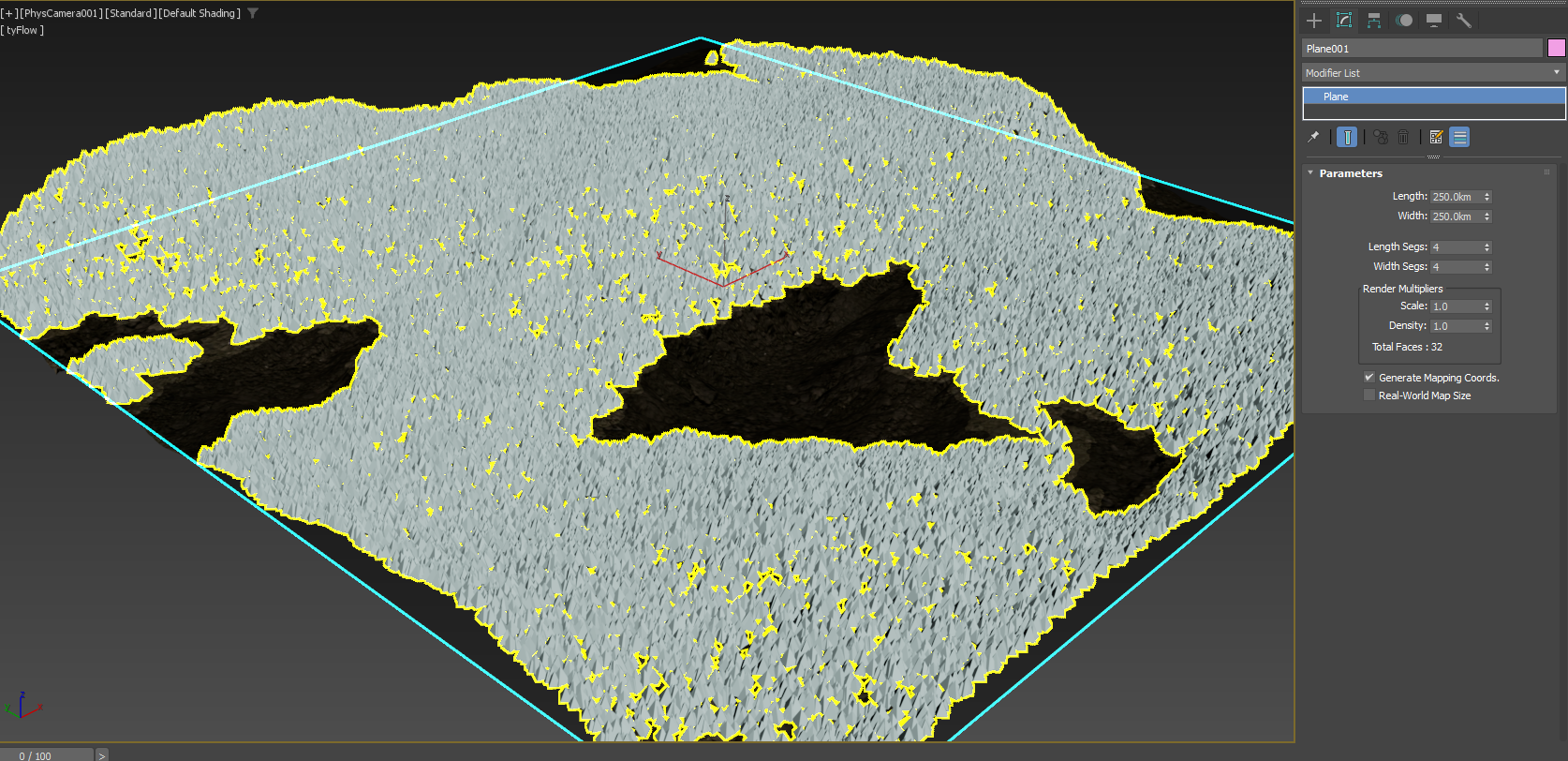

湖表現として木が生えていない窪みにプレーンを配置します。

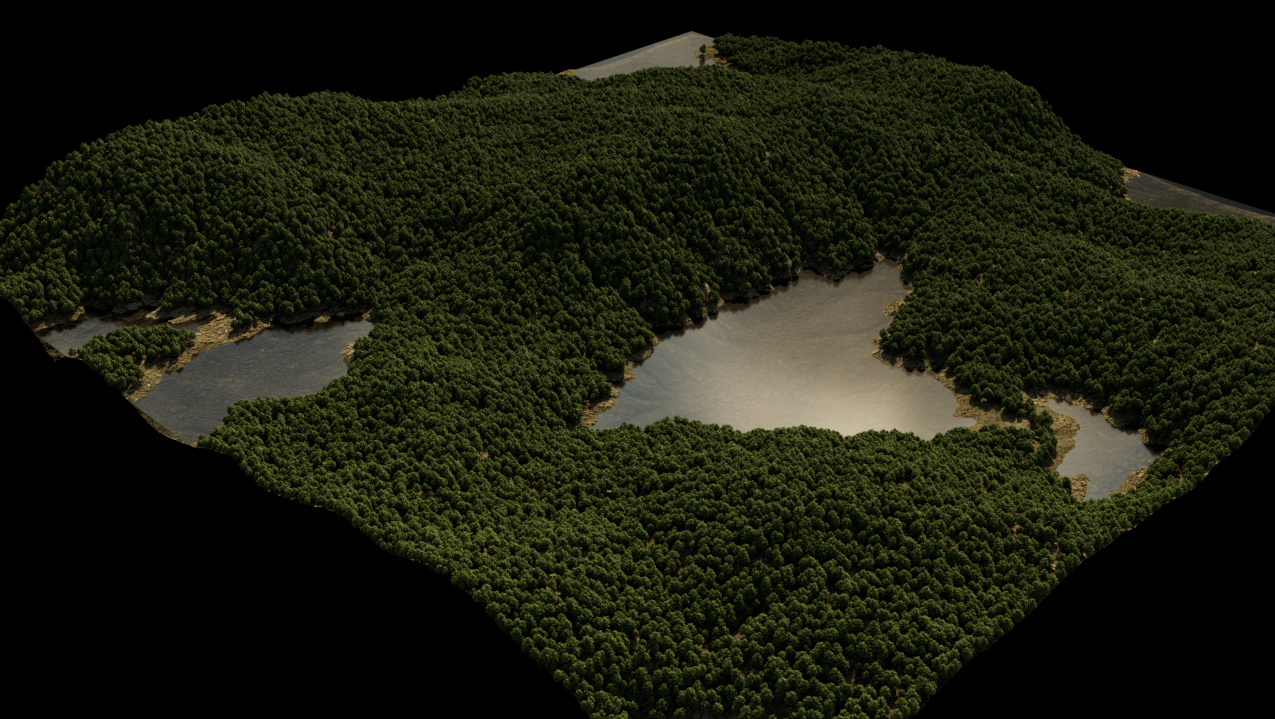

Physical Cameraに置き換えて、V-Ray Dome LightにHDRIを入れてレンダリングしてみました。
いい雰囲気になってきましたね！

カメラアニメーションをつけてレンダリングしてみました。
