光学シミュレーション

これまでの3DCGツールでは、ライトに物理的な輝度を設定することができましたが、どの程度部屋や対象物が明るくなったかは見た目（RGB画像による可視化）で判断するしかありませんでした。
そのためオフィスや作業場、車内空間などがどの程度の照度になっているかを物理的な数値で知ることは出来ませんでした。

照度や輝度を知るためには、光学シミュレーションソフトを使用する必要があります。
照明に輝度、照射範囲などを設定して、特定の距離での照度や輝度をシミュレーションすることができます。
しかし、このようなソフトは光学に関する知識が必要なため使いこなすのが難しく、またソフトウェアの価格が非常に高額です。そのようなことから、主な使用者は照明開発分野の方々になります。

Autodesk VREDは、照度／輝度を数値化することができ、可視化と同時に光学シミュレーションを行うことができます。
制作は従来の3DCGと変わらず、プロダクトデザイン開発に特化しているため、エンタメ系ソフトよりメニューも少なく、制作は楽かもしれません。
測定マテリアル（測定器を使用して正確なマテリアルを作成する手法）AxFも使用可能なので、より正確な可視化と光学シミュレーションが可能です。

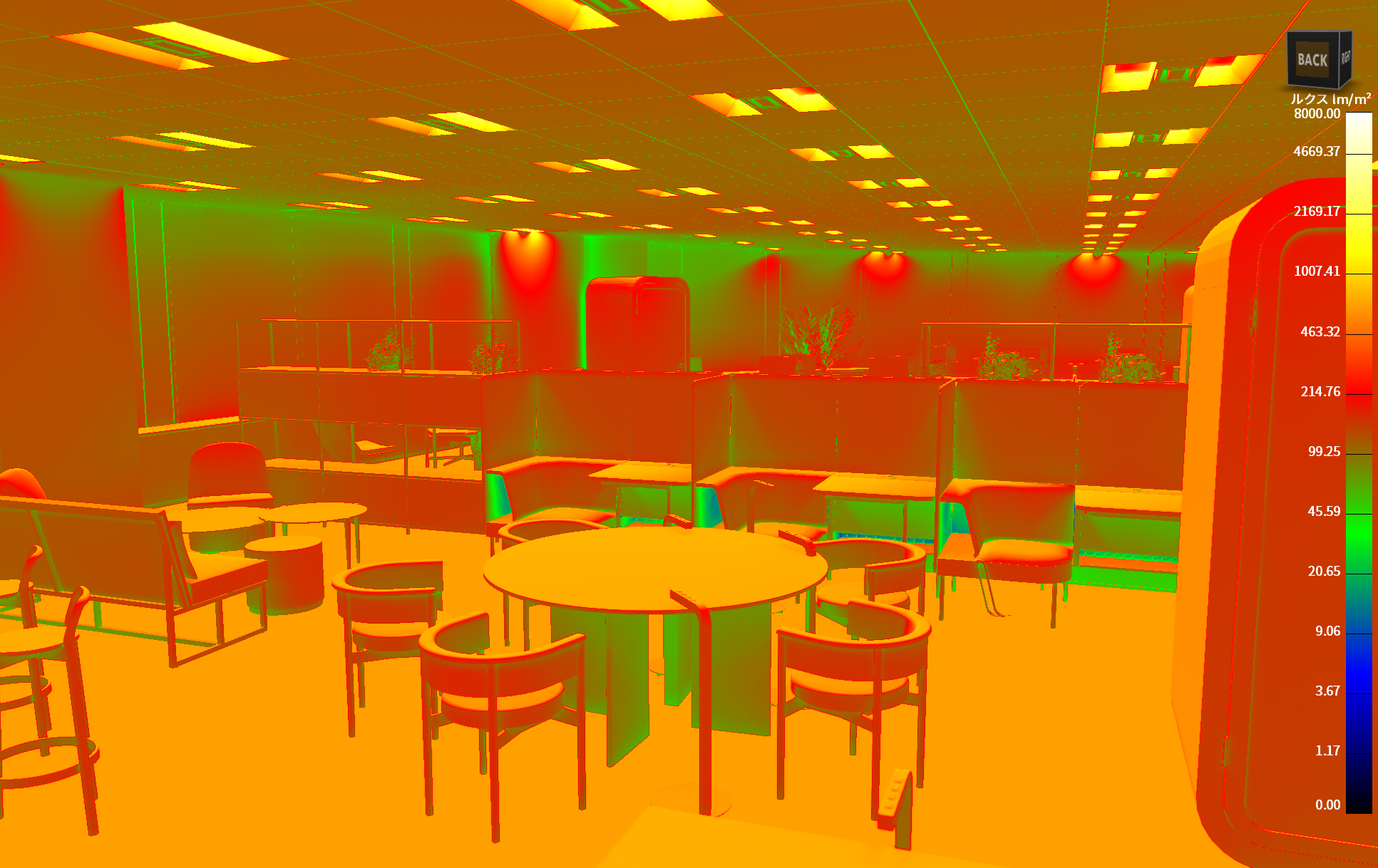

VREDによる照度マップ

光学シミュレーションで競合と差を付ける

例えばオフィスの照明を設計する業務では、健康的に業務ができる明るさが必要です。
JIS に「屋内照明基準（Z9125）」がありますが、
・事務室：750lx
・会議室：500lx
・休憩室：100lx
・廊下：100lx
など色々なシーンの推奨照度（ルクス）があり、これに合わせて設計するには現物を測定するか、光学シミュレーションを行う必要があります。しかし現物と言っても空間を構築するまでは判断できないため、シミュレーションを行わないと想定と異なる明るさになる危険性があります。

VREDは簡単に照度シミュレーションを行い、同時にイメージ画像も作成できます。
施工後の改修は避けたいですが、これなら小規模な案件でもシミュレーションが可能になります。
プレゼンテーション、設計確認の負担が減り、提案先の安心と信頼も上がるので、コスト削減はもちろんですが、事前シミュレーションを競合との差別化要因として活用できます。

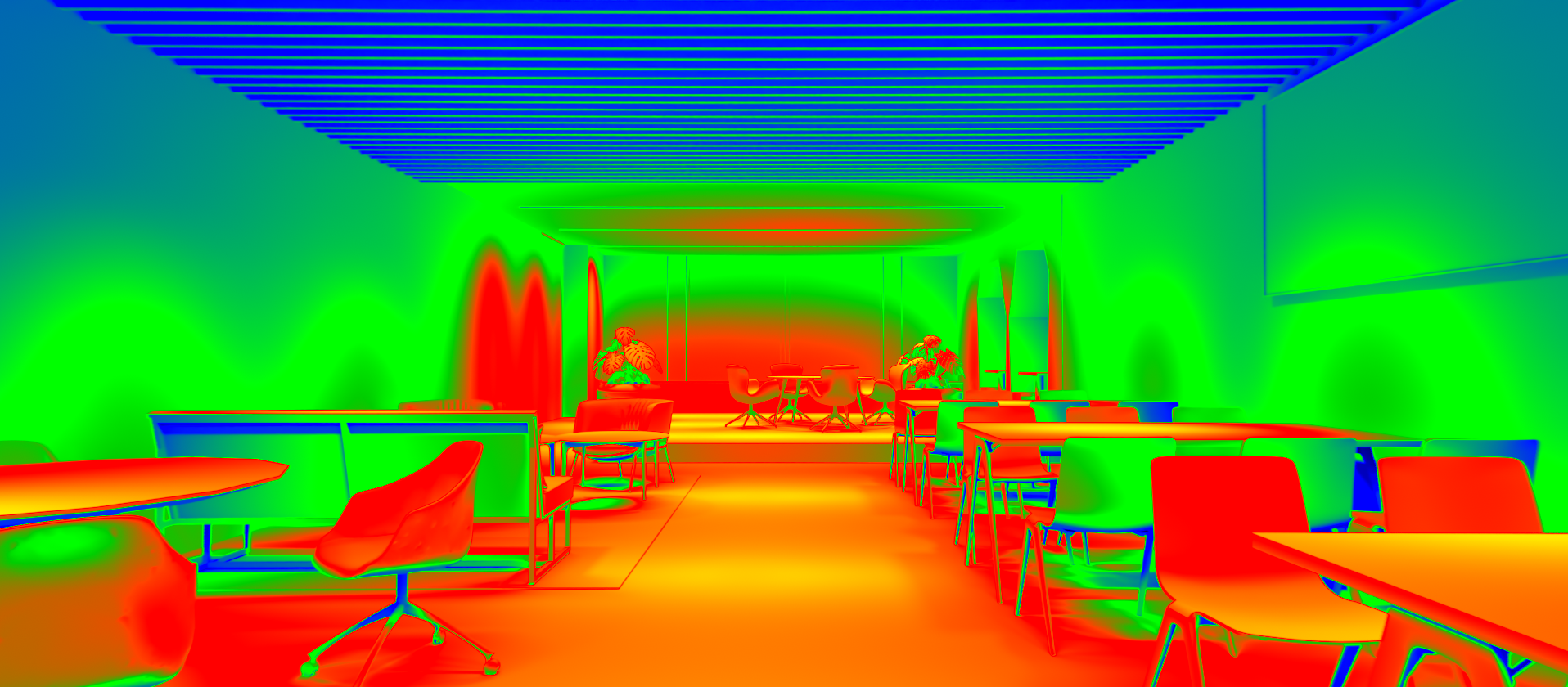

上から照度、輝度、RGB画像

カメラ設定でレンダリングを切り替える

通常のRGB画像から照度や輝度への切り替えは、カメラ設定から行います。

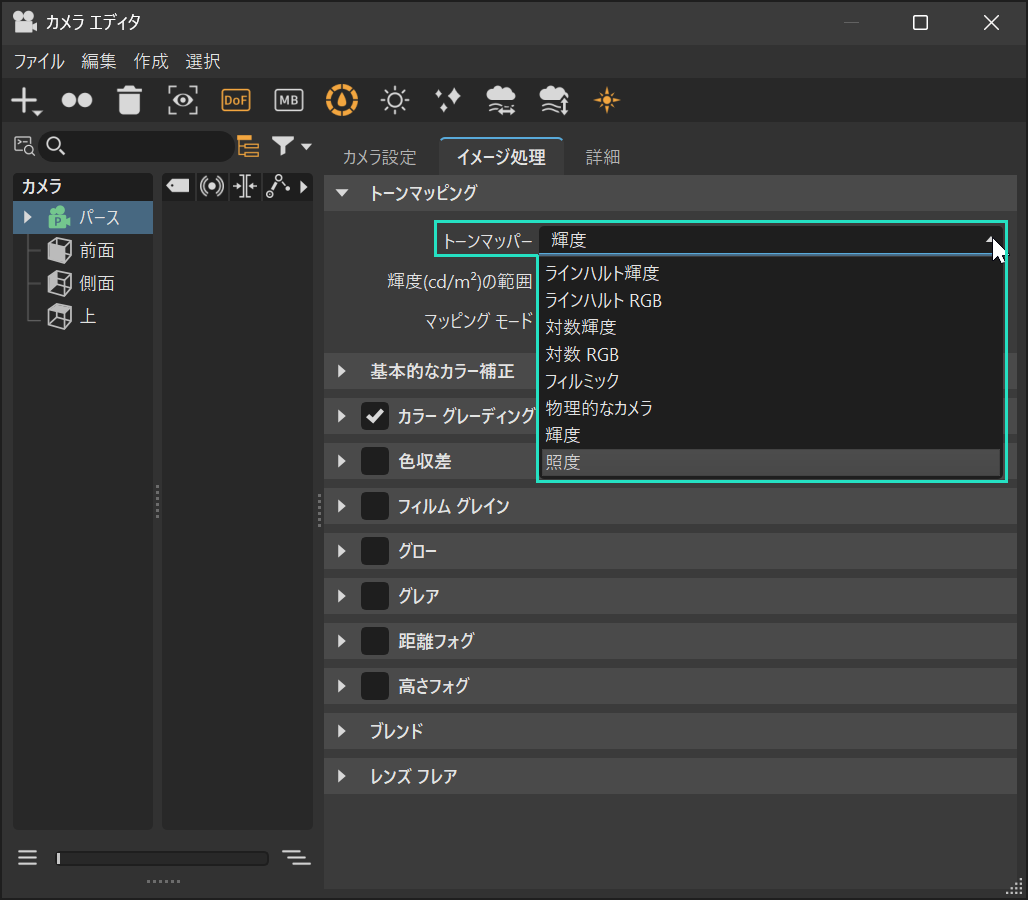

トーンマッピングのトーンマッパーから、輝度／照度を選択するだけで、簡単にシミュレーション画像が生成されます。リアルタイムレンダリングなので、一瞬です！

VREDのカメラ設定で輝度／照度に切り替える

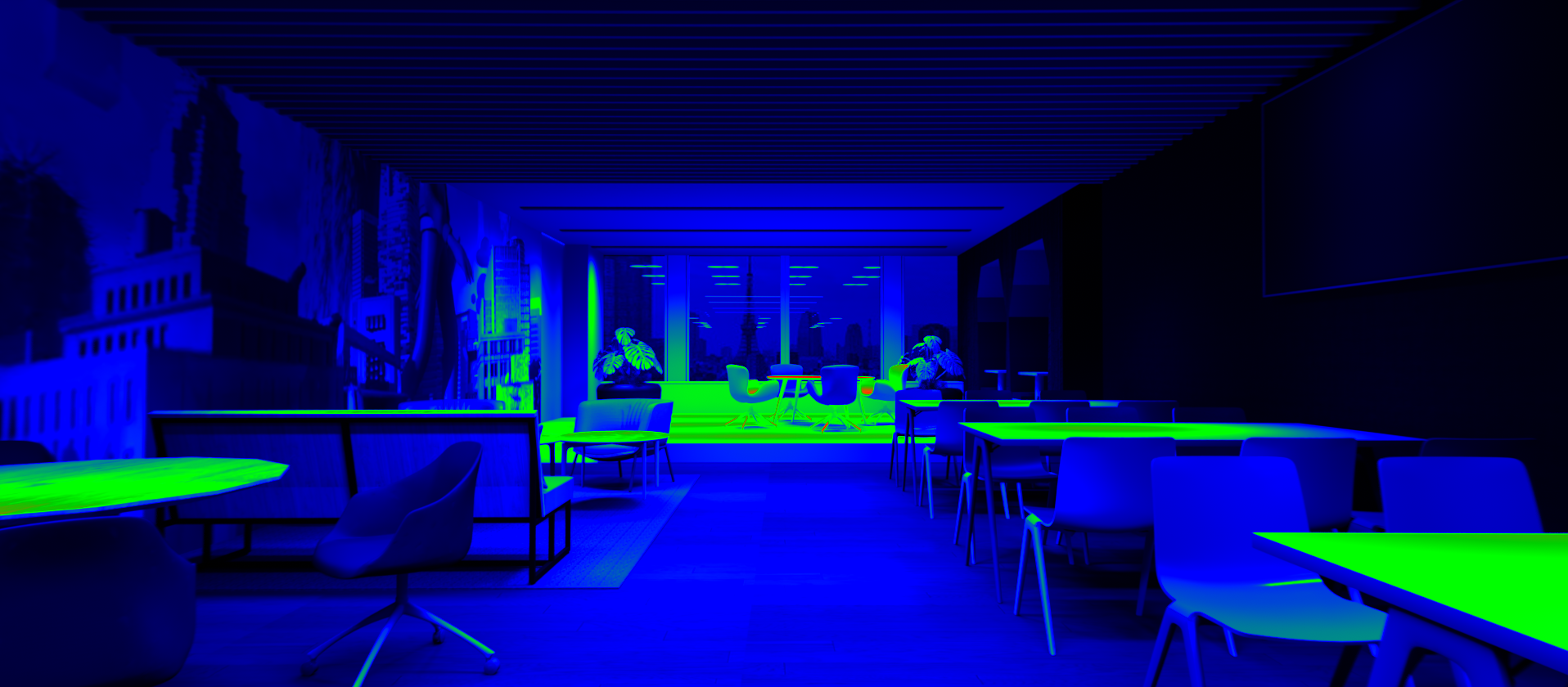

輝度／照度はヒートマップのように表示されます。
画面右側に値を示すバーが表示されます。このバート画像の色を見て値を判断します。

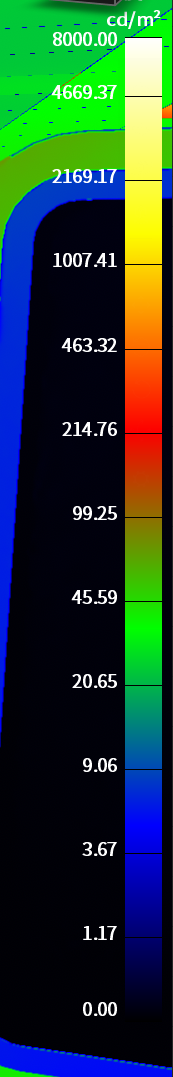

値を色で示すバー

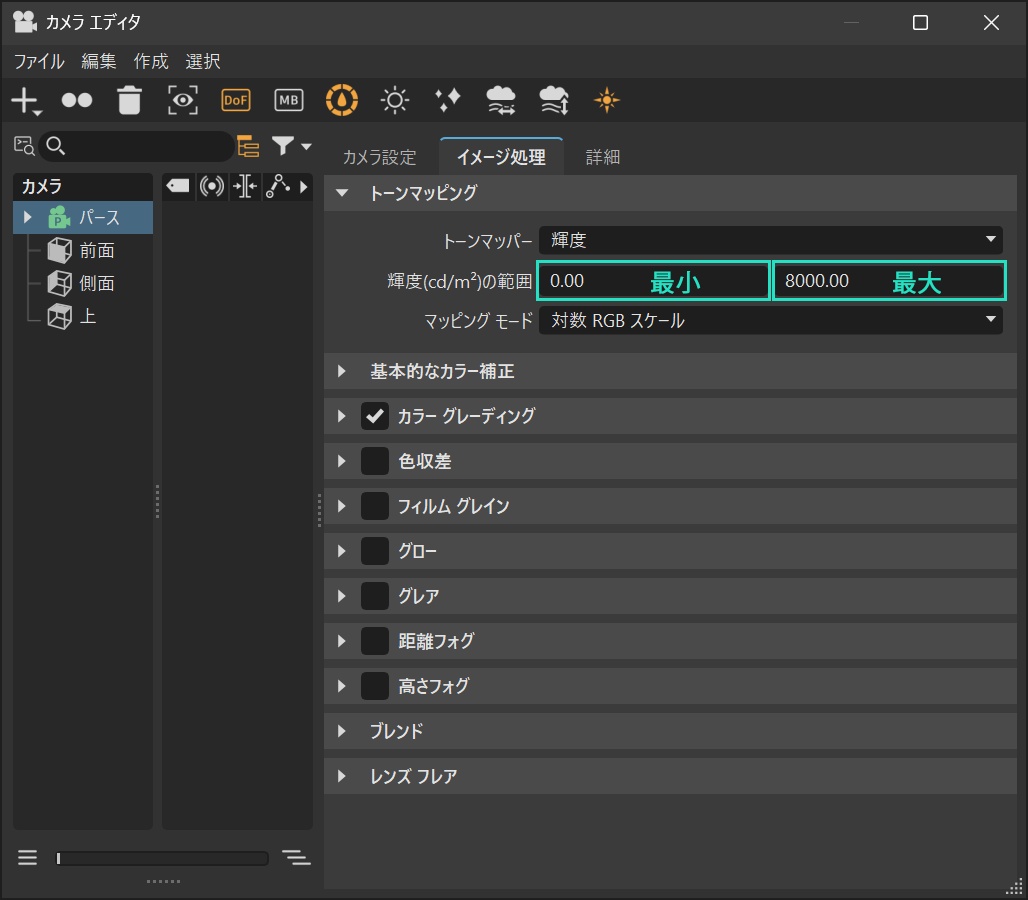

値の範囲はカメラ設定で行います。

値の最小値と最大値を設定する

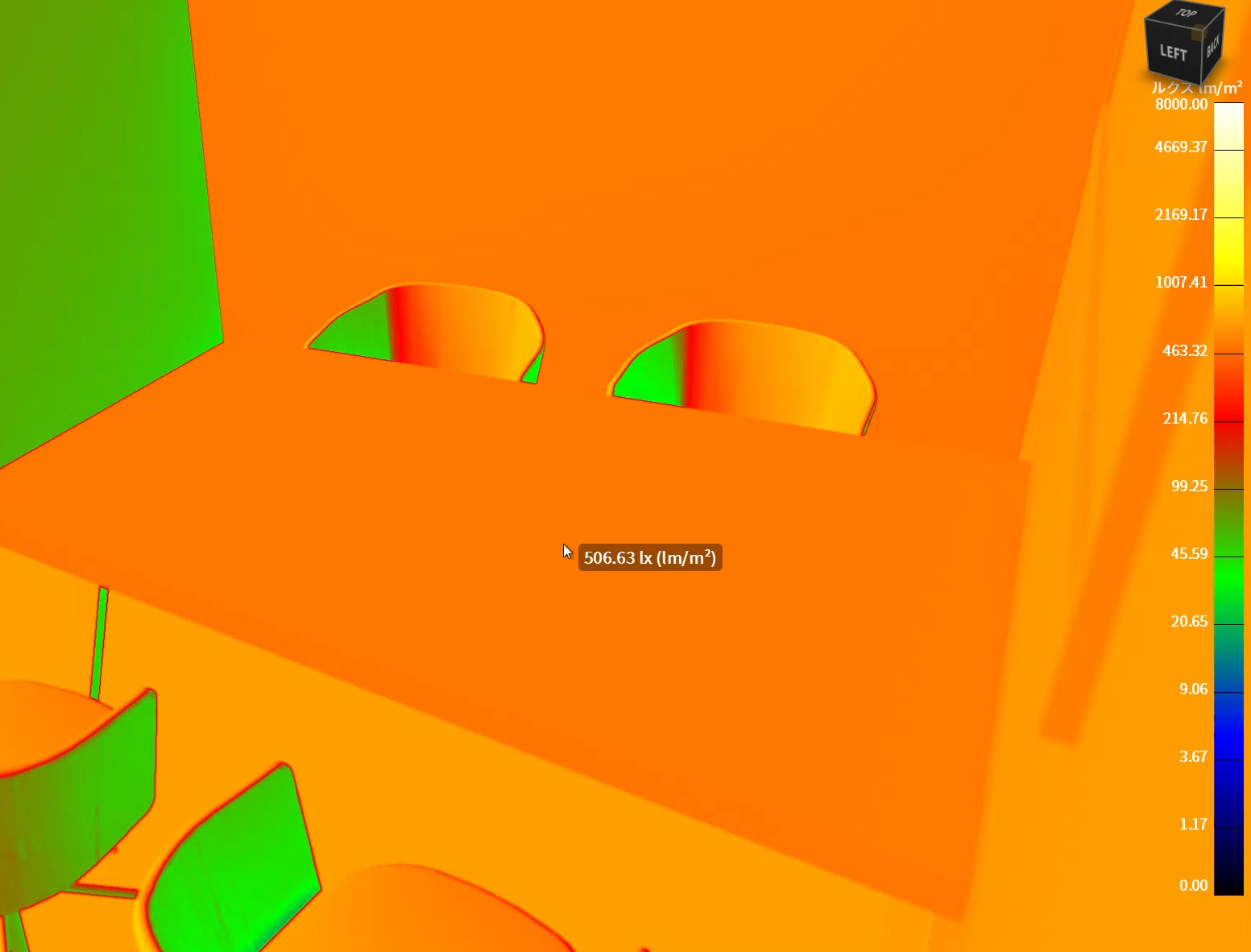

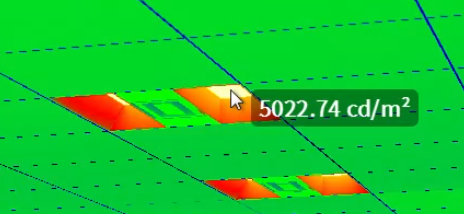

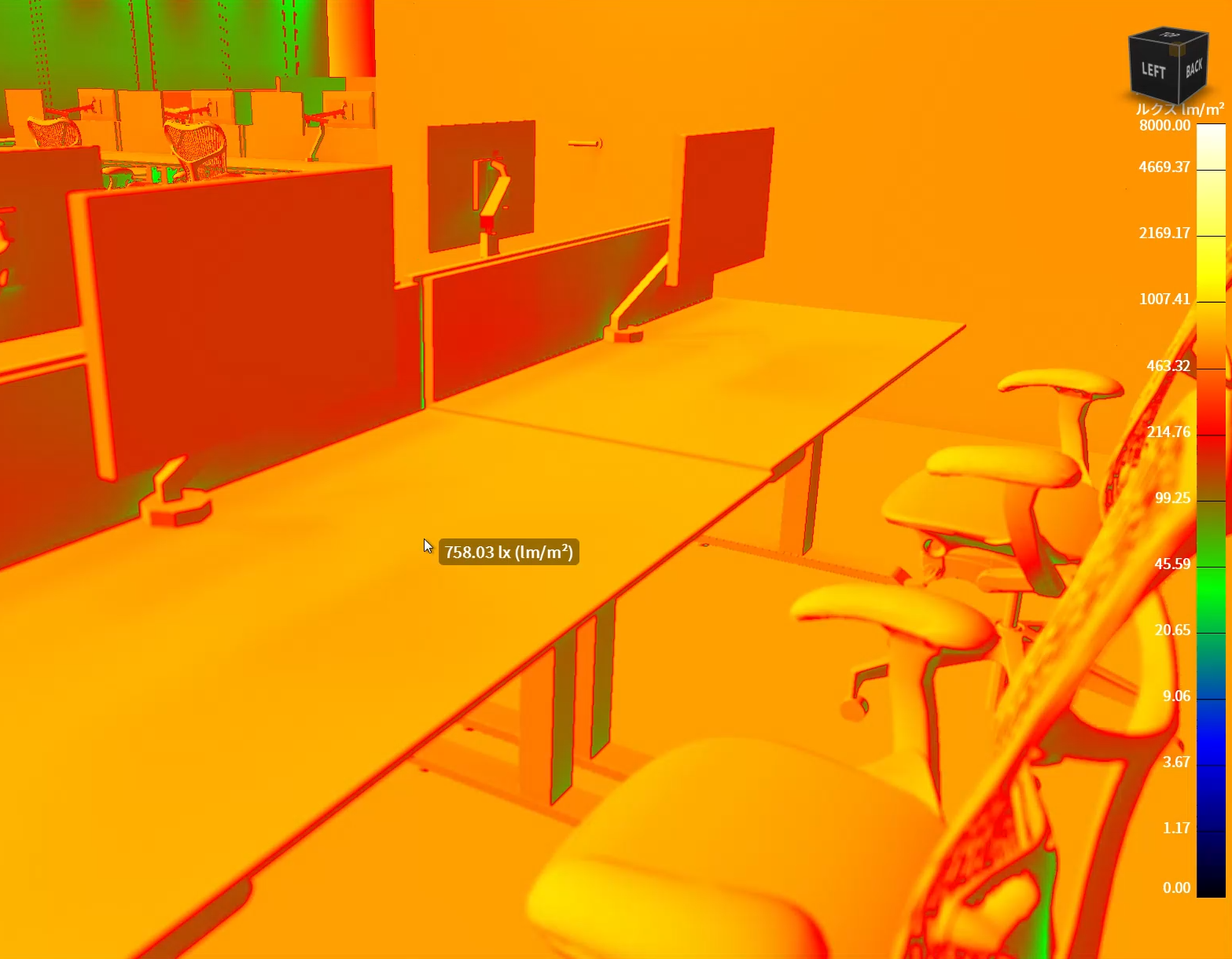

またマウスカーソルを合わせることで、特定箇所の値を知ることが出来ますので、光がどの程度届いているのか？　明るくなりすぎている箇所、暗くなりすぎている箇所などを把握することができます。

照明の輝度値
